【庆祝】初次DIY耳放成功

jack1505

交易区新帖推荐

  第一次没敢做复杂的，选了个比较简单的电路

因为怕乱，布线也基本按照电路图（不太会变通，呵呵）

下面说一点感受：
1、洞洞板焊接并不那么容易，主要是考虑布局合理，连接方便
2、运放很容易被烫坏，一定不要插着IC去焊
3、耳机接口容易接触不良，因为经常插拔，所以要焊牢固
4、也买了发光二级管，但一直弄不亮，就去掉了（不知到什么原因）
5、这个电路如果用一节9V电池虽然也能工作，但音量开到最大会有明显杂音，用两节则完全没问题

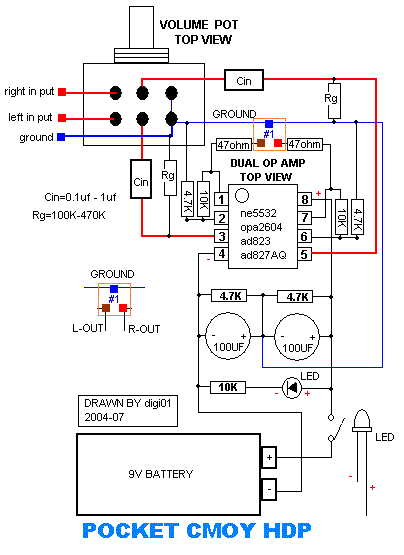

6、digi版主发过两张类似的图，有一个的Rg=1M，我选的Rg=100k～470K那个

jack1505

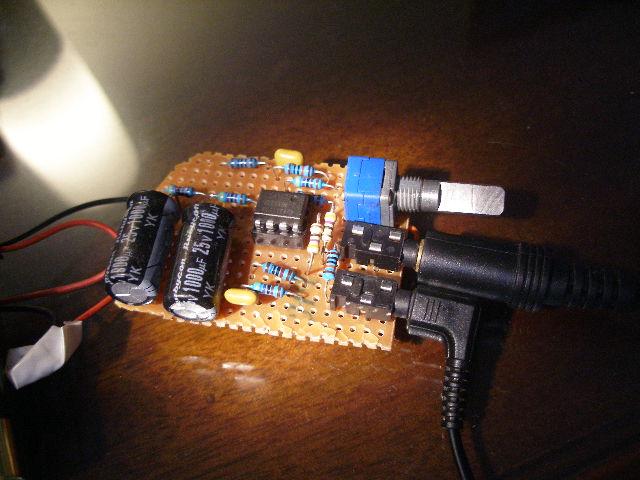

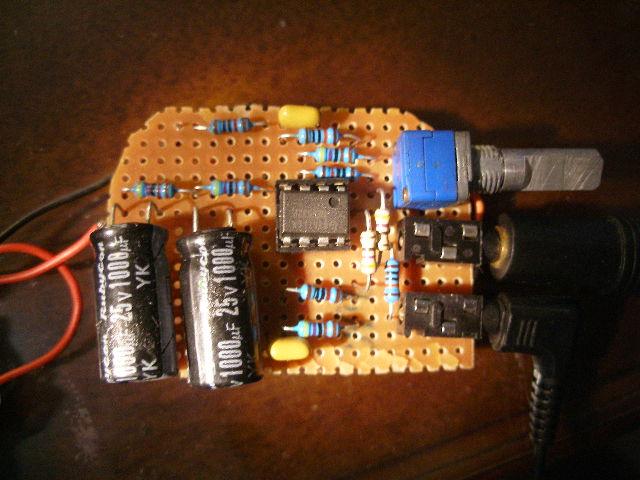

晚上拍的，不是非常清楚

jack1505

再来两张图 [s:39]
串联了两节9V电池，效果要比一节好！

屈臣氏的糖盒也比“渔夫之宝”便宜很多 [s:47]

jack1505

再说一下这个放大器的成本：
1、运放NE5532--2元
2、IC插座--0.2元
3、万能电路板--3.5元
4、电解电容1000uF 25V--1元
5、无极性电容1uF 63V--1元
6、六脚迷你电位器--7元
7、3.5m耳机插孔--3元
8、1/4w电阻--0.1元
9、9V电池连线--1元
10、屈臣氏糖盒--4.9元

上说是零件单价，所有费用加起来不超过40元

我是北京的，零件都是在西四和平安里电子配套市场买到的，有的确实买贵了
因为没在一家买到全部配件，在不同家单买必然贵

digi01

是要庆祝一下。装盒以后就是完整的作品了。这个工序比电路要难搞 [s:47]

牛哥

初次就。。。。？ [s:40]  [s:40]  [s:40]  [s:40]

jack1505

引用第5楼牛哥于2006-06-20 21:57发表的“”:
初次就。。。。？ [s:40]  [s:40]  [s:40]  [s:40]

对阿，就因为是第一次所以才庆祝！[s:48]
以后做多了就麻木了哦 [s:44]

markm

楼主可留下QQ大家交流一下吗?偶是菜鸟...

牛哥

恩，做的不错，一开始都有这个过程，帖子应该加分，鼓励一下。

jack1505

我也是初次接触DIY，经验不多

希望北京的朋友多交流，一起提高

[ 本帖最后由 jack1505 于 2011-7-21 11:47 编辑 ]

jack1505

引用第8楼牛哥于2006-06-20 22:57发表的“”:
恩，做的不错，一开始都有这个过程，帖子应该加分，鼓励一下。

谢谢牛哥！您的支持给了我莫大的鼓励，我会继续努力的！

gogodalls

引用第2楼jack1505于2006-06-20 17:00发表的“a”:
再来两张图 [s:39]
串联了两节9V电池，效果要比一节好！

屈臣氏的糖盒也比“渔夫之宝”便宜很多 [s:47]

哈哈,恭喜楼主.我用的是屈臣氏的密炼川贝枇杷糖,说实话是不太好加工,但它比渔夫之宝厚,元件比较好布置.

jack1505

引用第11楼gogodalls于2006-06-21 15:54发表的“Re:a”:

哈哈,恭喜楼主.我用的是屈臣氏的密炼川贝枇杷糖,说实话是不太好加工,但它比渔夫之宝厚,元件比较好布置.

没错，屈臣氏的盒子比较厚，我用的锥子扎孔，再用螺丝刀一绞，就是一个规矩的园孔！
毛边再用偏口钳和螺丝刀修正一下

你也把做好的成品上个图吧，一起交流！

gogodalls

引用第12楼jack1505于2006-06-22 11:45发表的“Re:Re:a”:


没错，屈臣氏的盒子比较厚，我用的锥子扎孔，再用螺丝刀一绞，就是一个规矩的园孔！
毛边再用偏口钳和螺丝刀修正一下

.......

gogodalls

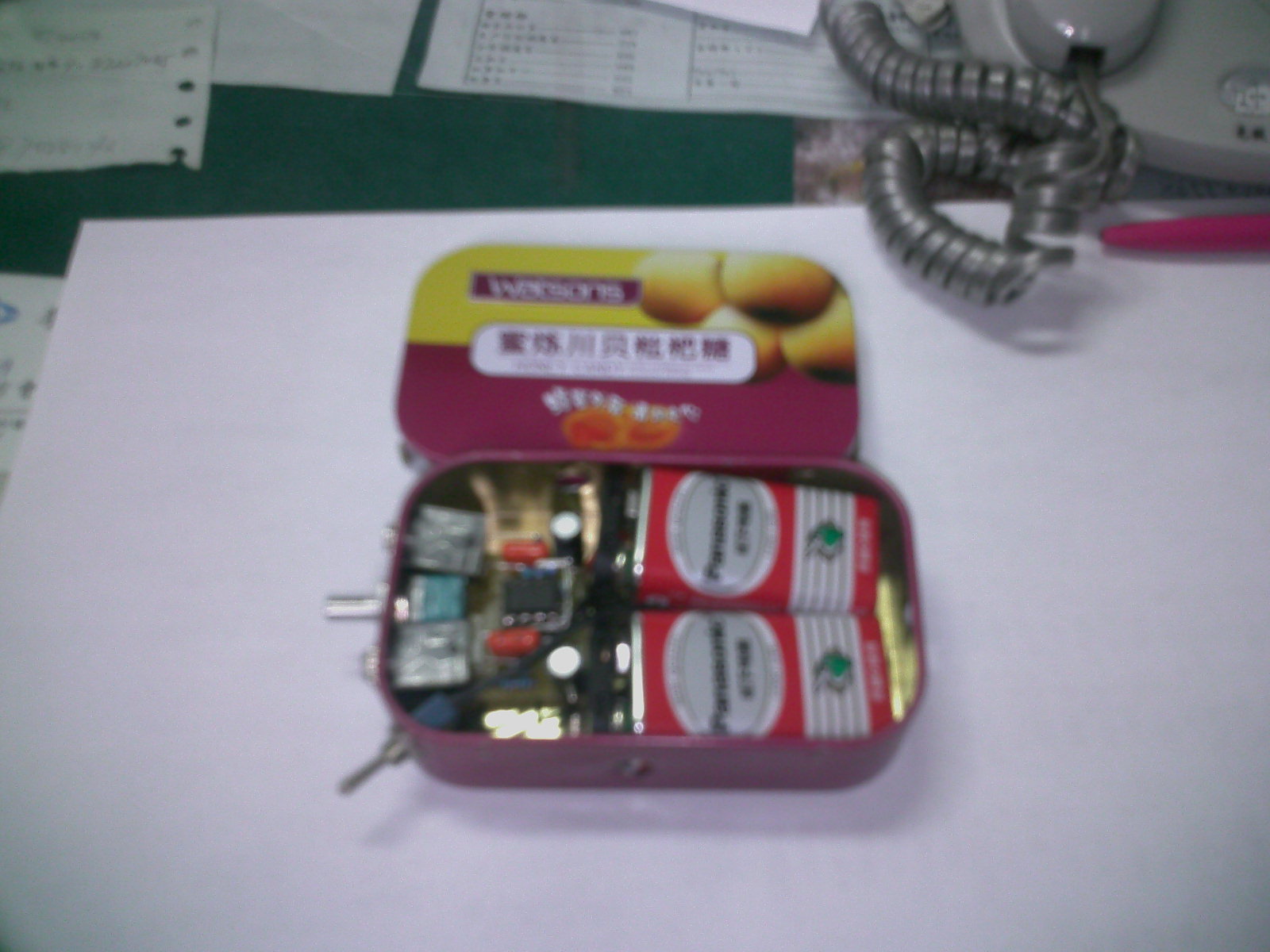

手机拍的不是很清楚,请点击看大图
