由于一直对主板集成的声卡平平无力的低音谨谨于怀，几次尝试加换独立声卡，均因没钱买好声卡而罢手，终于有一天想着加一级放大或许能够增加一下能量感吧？（偶用耳机，SONY的MDR-V150，学生没钱买好的）。在耳机论坛找到好几个耳放的电路图，最钟情运放+K216/J77，不过成本较高，而且在看了DIGI01前辈的糠果盒的CMOY耳放，大流口水，加上对47，CMOY，RA1电路的对比了解，最终决定用47线路+糠果盒！

    电路的制作均一路顺风，就是那个铁盒子难整，不知道DIGI01前辈怎么弄得那么漂亮，
    手上有很多个陶封的大S的NE5532，还有新买的飞利浦的NE5532，还分别有几对LM833，LF353，在试听过程中，均用陶封的5532。

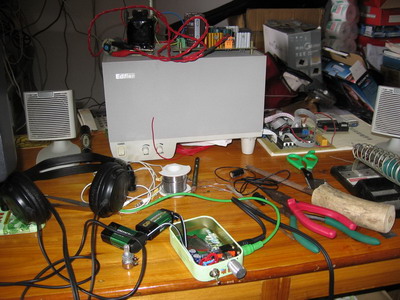

    在选择电路之前，听说NE5532推低阻效果不好，但实际完成了听起来还不错，对比只用集成声卡输出的声音，就是能量充沛了很多，特别是低音扎实了很多，不过高音反而好像有一点点衰减。在试听过程中，用了两个耳机，一个是SONY的MDR-V150，阻抗24欧的，另一个是同学的好像是仿苹果的入耳式的耳机，用万用表测是22欧，估计标称值也是24欧的。这个耳机低音特别好，可能由于是入耳式的结构。

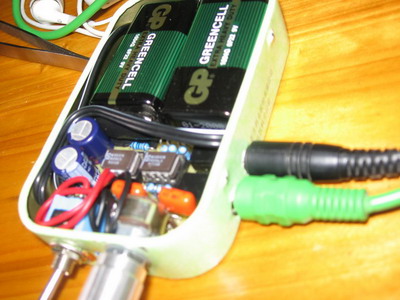

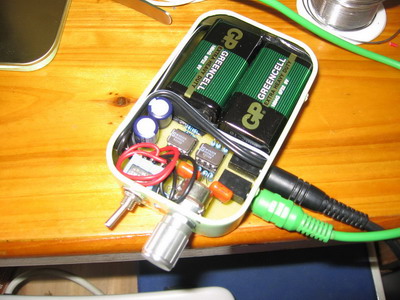

     终于，期待了N久的低音终于有了，整个耳放的噪音很低，基本上听不到（当然电位器外壳要接地处理），电池采用双9伏供电（不是浮地），虽然两个电池有零点几伏的差别，但实际测试两声道的中点电位均控制在几MV的范围内

     第一次详细写制作感受，有说得不对望请各位见谅。（由于是学生哥，没钱买好设备，所以只是自娱自乐一下而已，呵呵，比起HD600之流是只能望其项背了）
     制作上有需要帮助的偶可以提供电路图，PCB图，（protel99se格式），还有那个陶封的大S的NE5532我这有不少，有需要的朋友可以联系购买。

第四维空间

作一下初步的总结

1，PCB使用Protel99SE制作，因为想尽快完成（因为还要实习，等一堆事情要做），所以图就画得马马虎虎了，走线比较凌乱（自身功力还是不够T-T~~），不过实际制作出来，没有自激，噪音很小，基本没有。

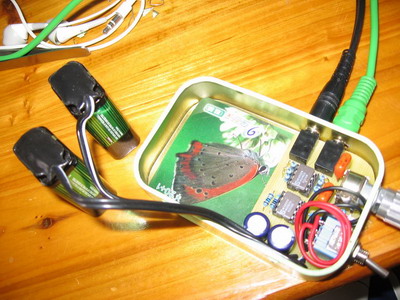

     2，关于双9伏电池的连接方法，我接受子木前辈的在某一个回帖中所建议的使用三线双电源（即两电池的中间连接点接地），在实际测量中，两电池确实存在有零点几伏的电压差，但在输出端两声道均只有几MV的中点偏移电压。
     3，刚才发图之前，把电池去掉了（三元一个，用完了心痛呀），接上了自制的双15伏稳压电源（7815/7915），噪音也基本没有。
     4，改接稳压电源之后，发现低音显得有点肥厚了，有点感觉吃了很多肥猪肉的感觉~难道这就是传说中的NE5532的肥厚的低音？高音还只是一般，说不上好坏，可能是耳机不够档次，耳朵也不够档次~~哈哈~

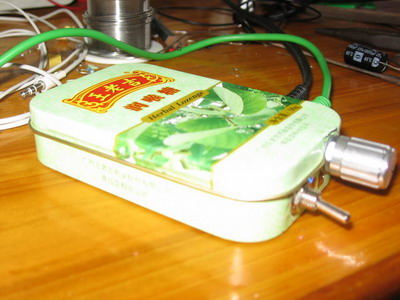

    好了，初步总结到此，总的来说还是带给我之前所想的效果，低音要出得来。现在确实是做到了。不过就是铁盒子的加工工艺着实不行，挖那几个孔最费劲，又生怕把盒子弄花了（花了7。8元买的。。），本来打算做好送人的，但时间赶不上了，所以只能留下学期了真不知道DIGI01前辈怎么弄得那漂亮？羡慕呀。。。

牛哥

看出来,楼主是用心做了这个东西,不错.

最近很少看到这么用心写的帖子了,精华了.

〓伤感列车〓

粗略看了一下PCB,有一只5532做了跟随,如果没有看错,应该是输出接耳机的那只5532.

xiaocainiao_

三线双电源（即两电池的中间连接点接地）?嘛意思？

〓伤感列车〓

引用第4楼xiaocainiao_于2006-08-02 15:15发表的“”:
三线双电源（即两电池的中间连接点接地）?嘛意思？

正电源一根线(假设红线)
中点一根电源线(假设黑线)
负电源一根线(假设蓝线)

这就是三根线.

一般电池有正负两个极,如果我们将A电池的正极与B电池的负极搭接起来那么就会出现上面三根线的现象.

说了那么多其实说的就是双电源.

就这意思.

xiaocainiao_

两节电池串联？那中间点和地线接在一起不就短路了？ [s:28]

digi01

很精致，空间还有很多，可以规划上外接电源插座和虚地电路。

cruller

引用第6楼xiaocainiao_于2006-08-02 15:45发表的“”:
两节电池串联？那中间点和地线接在一起不就短路了？ [s:28]

两节电池串联就会有三个结点，分别是正、地、负

xiaocainiao_

地和负之间有什么区别？
地指的是信号地？
负指的是电源负？

信号地不也可以直接和电源负接在一起嘛？

好象水了这么好的帖子了，对不住LZ哦。

第四维空间

引用第2楼牛哥于2006-08-02 11:59发表的“”:
看出来,楼主是用心做了这个东西,不错.

最近很少看到这么用心写的帖子了,精华了.

呵呵,谢谢牛哥鼓励~!!

第四维空间

引用第3楼〓伤感列车〓于2006-08-02 14:59发表的“”:
粗略看了一下PCB,有一只5532做了跟随,如果没有看错,应该是输出接耳机的那只5532.

两个用的都是5532,原理图是用子木前辈的图,但同一声道的运放不是用一个NE5532的,而是一个声道用上了两个IC的同一位置的运放。

第四维空间

引用第9楼xiaocainiao_于2006-08-02 16:53发表的“”:
地和负之间有什么区别？
地指的是信号地？
负指的是电源负？

信号地不也可以直接和电源负接在一起嘛？
.......

不是的，你看看下面的原理图，特别是电源部份。

地就相当于地面，负就相当于地下一楼，正就相当于地上一楼。

信号地直接与电源地相接。

第四维空间

引用第7楼digi01于2006-08-02 16:09发表的“”:
很精致，空间还有很多，可以规划上外接电源插座和虚地电路。

相片不够清晰，其实那些孔钻得很难看的，位置也不很对。
不知道DIGI01前辈做的时候是怎么弄孔的？
请指教一下哦~~

空间是可以放下那些东东，因为本来是想送人的，所以没有把外接电源接口加上，而且因为不是浮地供电的，所以外接电源的话用普通单电源不行，考虑到朋友没有双电源，所以没有装上。

另外那个虚地电路是怎么样的？有没有原理图可提供？谢谢了~~

那些开关还有那个电位器，都是普通型（电位器是小一号的普通型）的，体积较大。本地找不到DIGI01前辈所用的。。。

digi01

引用第13楼第四维空间于2006-08-02 07:53发表的“”:
相片不够清晰，其实那些孔钻得很难看的，位置也不很对。
不知道DIGI01前辈做的时候是怎么弄孔的？
请指教一下哦~~
.......

我用的是王麻子剪刀，中号的那种。基本就靠手感。开小一些的孔然后用什锦锉修细节。
