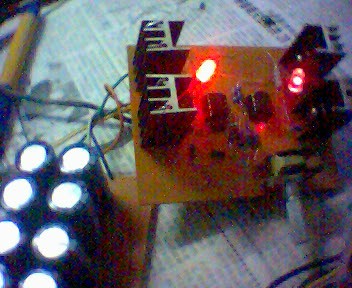

洞洞板单端输出甲类2房,100mA

zj1020 · 发表于 2006-8-5 12:19:01

您需要登录才可以下载或查看，没有账号？注册

x

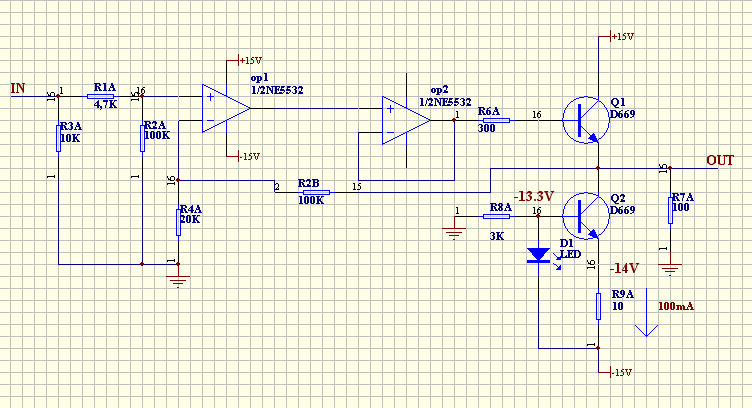

NE5532+D669,静态电流100MA,100欧负载有10Vpp输出,

lain910 · 发表于 2006-8-6 15:55:54

FT，几乎一样啊！LZ考虑下mos吧，驱动电流比较小！
这东西散热确实严峻！尤其是夏天！！

zj1020 · 发表于 2006-8-6 20:46:31

[s:34] [s:34] [s:34]

digi01 · 发表于 2006-8-7 08:10:23

赛扬的散热片够用了吗？

lain910 · 发表于 2006-8-10 10:28:36

100mA，15V 足够了！如果加风扇的话，热阻更低，可以电流更大！！！！

牛哥 · 发表于 2006-8-10 11:05:16

对于1楼的建议，因为NE532的输出电流比较大，没有必要用OP2做缓冲了。

mzygp · 发表于 2006-8-10 17:48:55

猛人啊

zj1020 · 发表于 2006-8-10 21:28:22

有道理,主要为了左右声道分开

nokicao · 发表于 2006-9-19 00:21:08

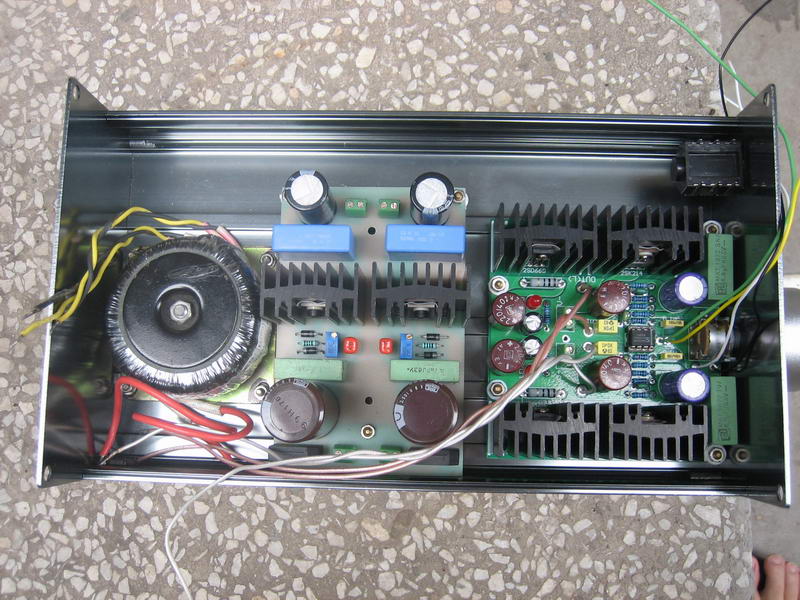

很不错啊！我也刚刚效仿做了一个D669那个，确实很发烧啊，散热片得大点儿！

YYW · 发表于 2006-9-19 00:38:55

对于1楼的建议，R2A还有意义吗

kklam · 发表于 2006-9-22 19:30:25

有几个原理图
最新最正式最完美的是哪个
谢谢

laoyoutiao · 发表于 2006-9-23 19:41:00

哪位大侠最终按照哪个图做过成品出来的啊？说说听音感受？

OCL · 发表于 2006-9-24 11:42:22

…………

plj213 · 发表于 2006-9-29 10:36:46

我空我也试试这个电路，甲类的电路也想玩玩。呵呵

3627407 · 发表于 2006-10-5 20:30:41

貌似东西不错~~~~~
