小谈MERIDIAN 551

子木 · 发表于 2006-11-4 16:57:18

感谢关注耳机俱乐部网站，注册后有更多权限。

您需要登录才可以下载或查看，没有账号？注册

x

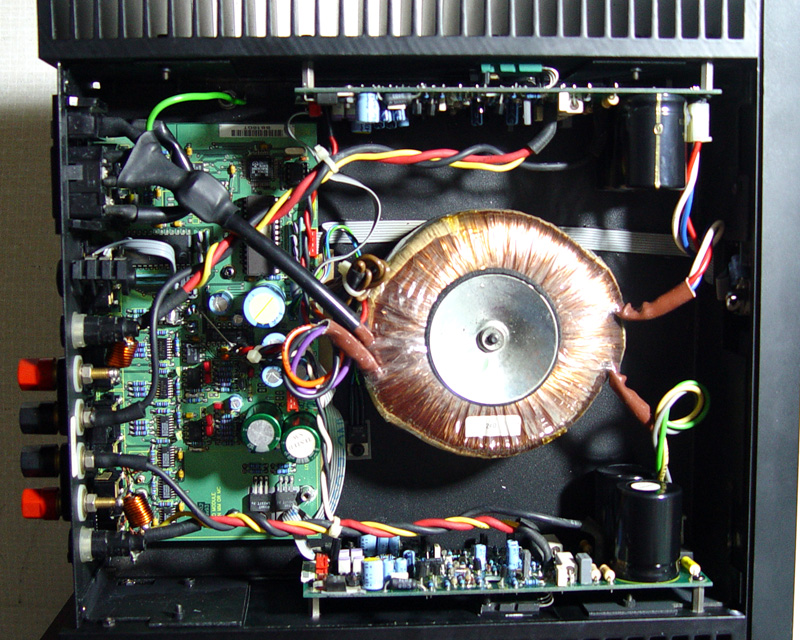

MERIDIAN从来就是这个样子，这就是经典！

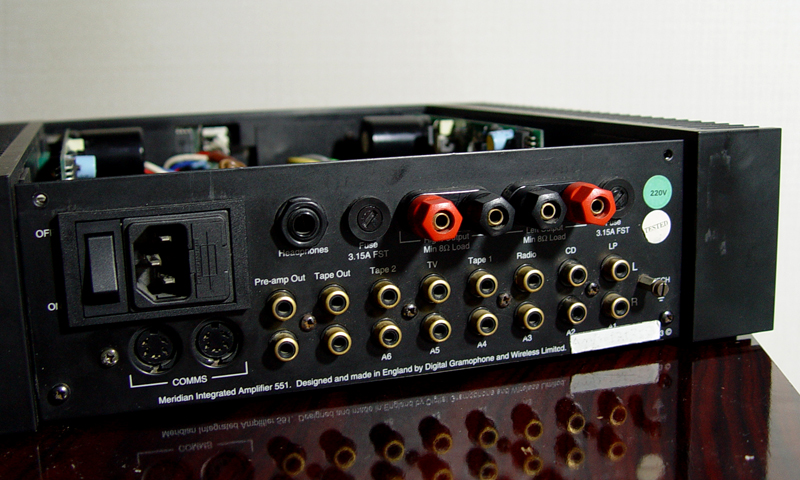

后面板上一堆的接线端子，主控电路和前级，缓冲，耳放部分都做在一块扳子上，机内中间一大环牛，

功放板被安排到两边了，散热器就是整机的厚度和接近机长度。

子木 · 发表于 2006-11-4 16:58:45

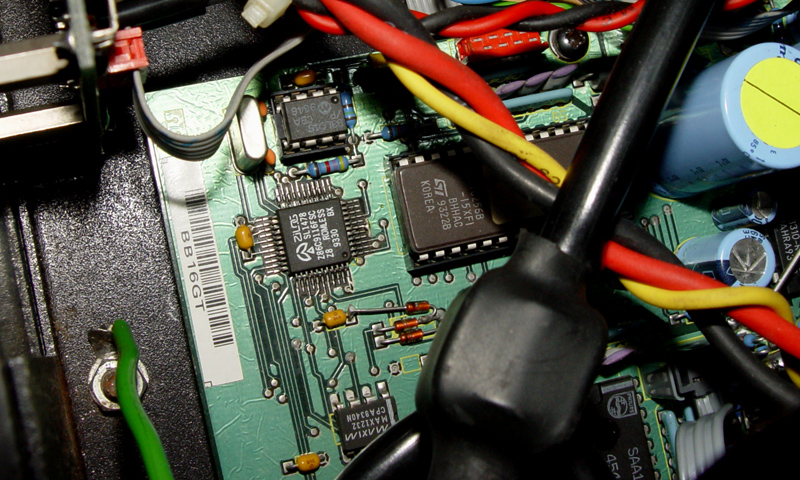

整机控制全由一片Z86C9116控制，包括信号选择，音量大小，保护等，音量大小控制芯片为常见的CS3310

供分为99级大小，从这之后信号分两路，一路直接去后级，一路去耳放部分，缓冲是LF353，

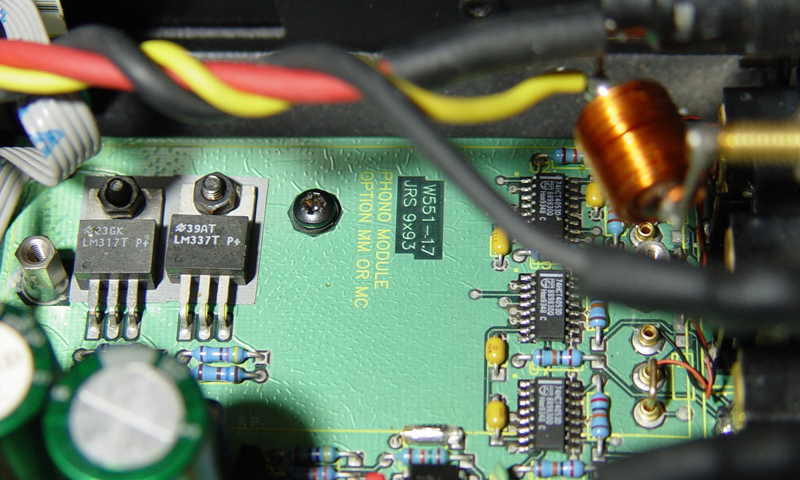

前级放大为TLE2037这片单运放，每声道一片，前级供电为LM317/337组成的简单的稳压电源，也只使用了

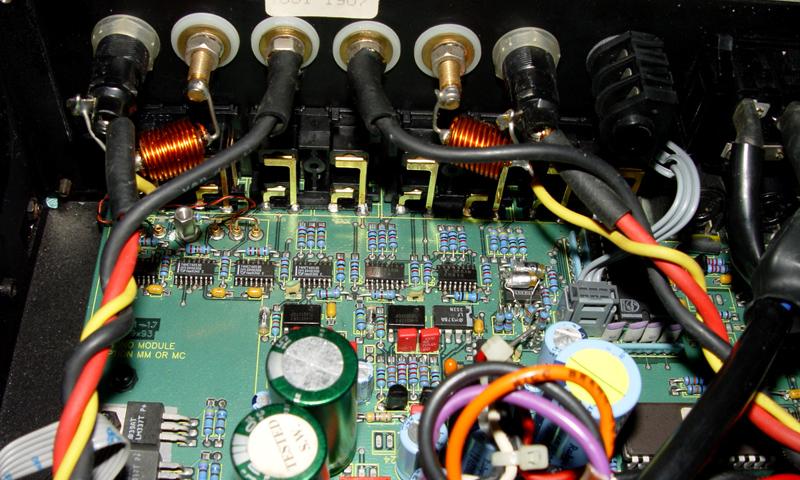

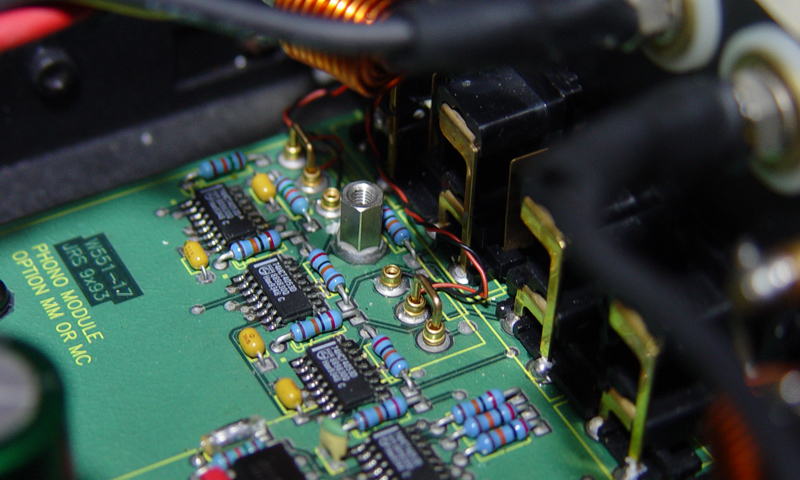

一对15000u 的MUSE电解，整个电路相当的简单，前级板上还预留一唱放板接口。

子木 · 发表于 2006-11-4 16:59:50

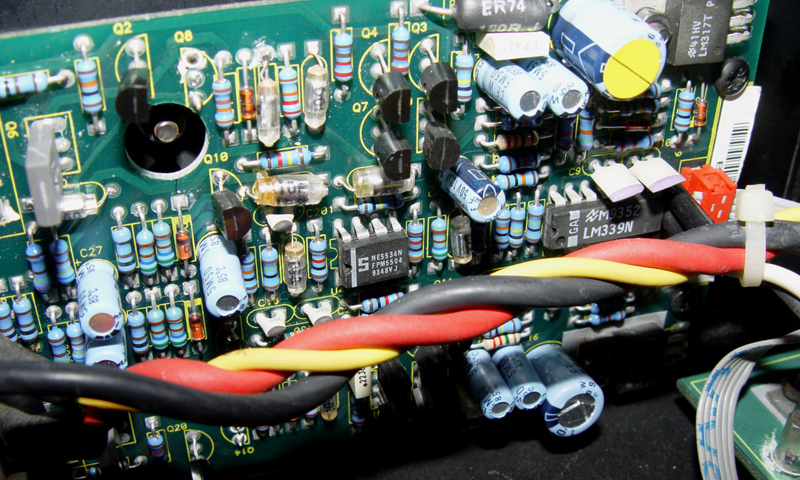

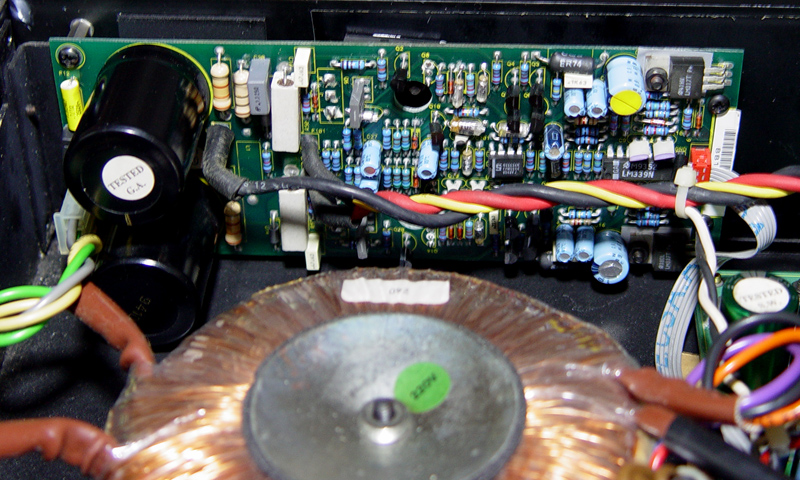

功放板不大，但功率也不是很小，8欧/65W，4欧/100W

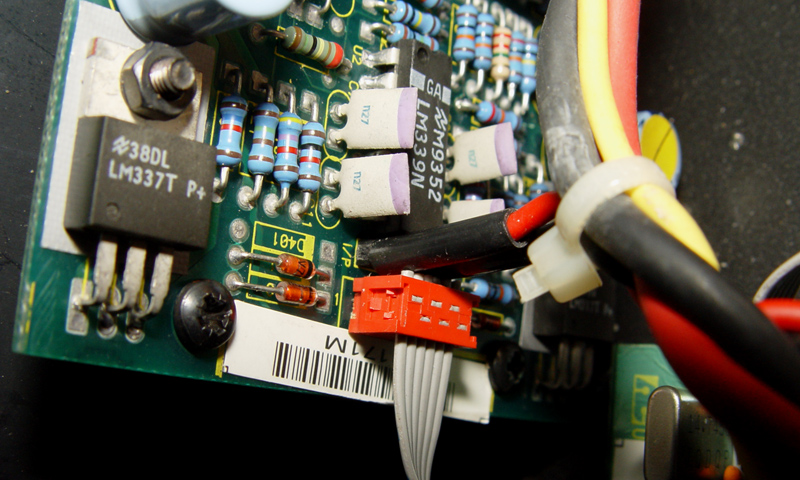

功率管为每声道一对2SC3281/2SA1302，且没有继电器，保护检测全靠一片LM339四比较器

和主控芯片来控制，包括温度，过流，过压保护等，这样的好处是去掉了对音质有影响的

继电器，使声音更上一层，功放部分供电每声道只用了一对3300u/63V的BHC电解，相信大家对

这个牌子的电容有了解，不多介绍了，又看到NE5534这只“臭肉”了，其实关键看人怎么使用她，

MBL6010这个天价的前级不也用的5534么？

子木 · 发表于 2006-11-4 17:00:32

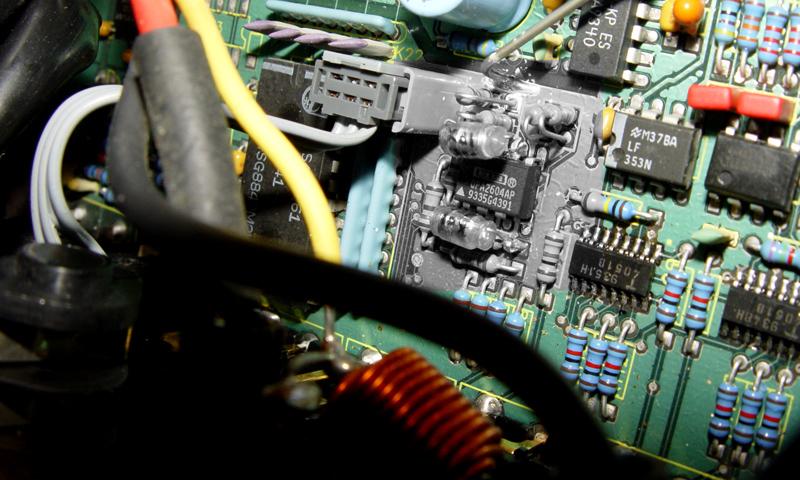

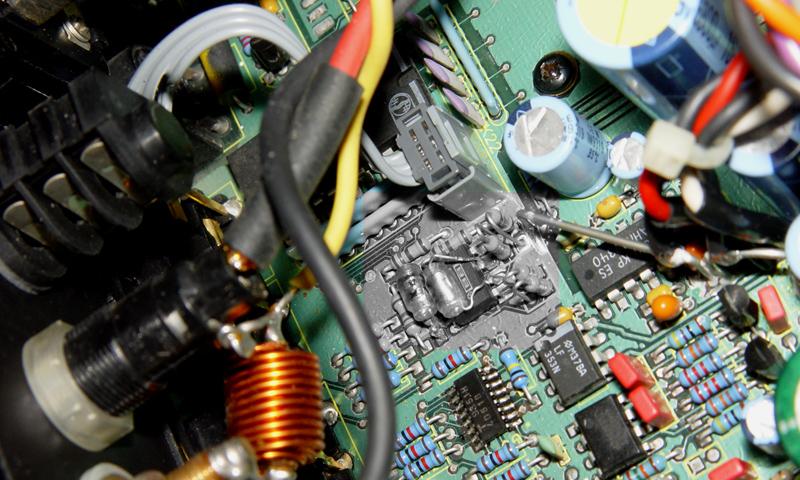

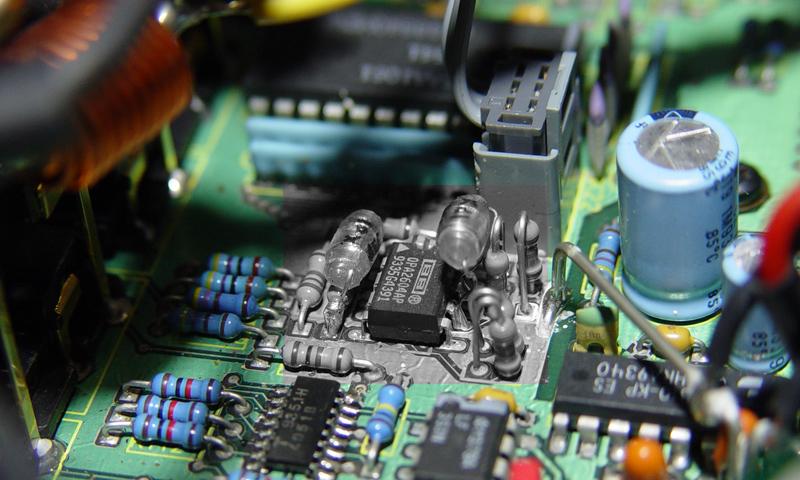

耳放部分只是一片OPA2604AP,且没使用稳压电源！

子木 · 发表于 2006-11-4 17:01:25

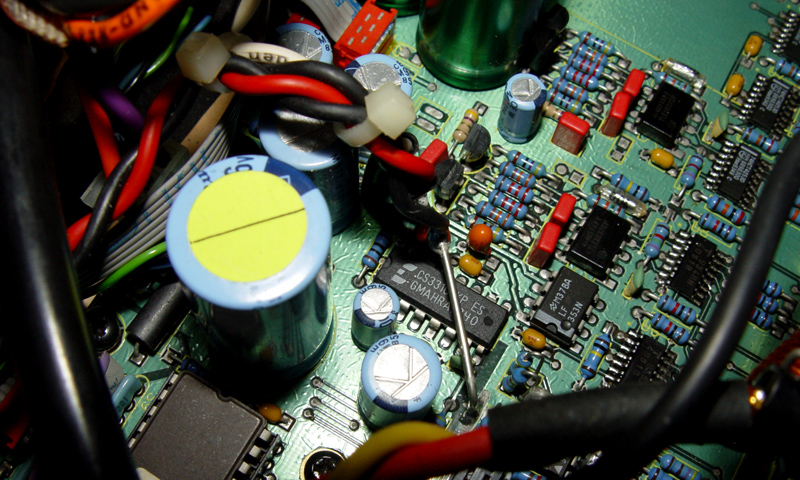

从CS3310音量控制芯片出来后就直接用没有屏蔽的双线连接到功放板上，狂汗！！！

离变压器是那么的近，且和前级的一组电源线（AC）机会挨到一块了，但一点的交流声都听不到，服了！

子木 · 发表于 2006-11-4 17:05:34

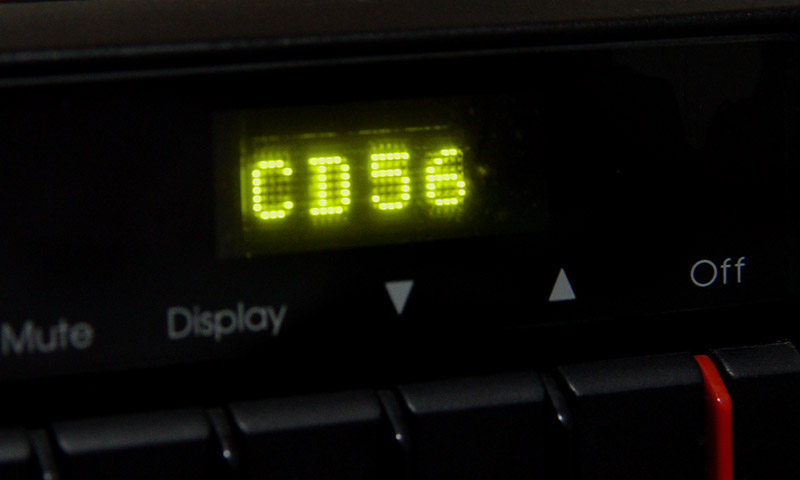

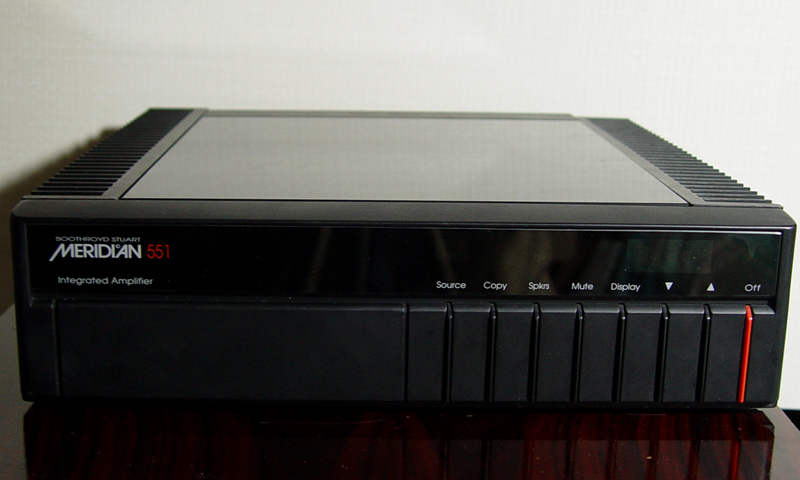

前面板上的LED显示漂亮，顶盖上一黑色“压克力”板难保养，打开上盖只要拧下俩内六角，简单！

风中剑 · 发表于 2006-11-4 20:46:05

图看的爽！继续啊

chrisalex · 发表于 2006-11-4 20:46:25

不容易，后面还有耳孔。

headfan · 发表于 2006-11-4 23:03:32

原帖由 chrisalex 于 2006-11-4 20:46 发表
不容易，后面还有耳孔。

我也想说...

pieryu · 发表于 2006-11-5 00:05:30

不错不错，见到这样子就喜欢。。。
不知道多少入的，要是便宜也弄一台玩玩，让君子下岗了！

爱听音乐的鱼 · 发表于 2006-11-5 17:07:39

不顶都不行!!!

pkshan · 发表于 2006-11-5 18:04:36

提示: 作者被禁止或删除内容自动屏蔽

CD72 · 发表于 2006-11-5 19:13:35

说说声音呀！

子木 · 发表于 2006-11-5 19:43:25

用3500当音原，用此机的自带耳放，感觉正统，但没惊喜，然后把600接到此机的功放部分，爽呆呆，具体的等过段时间再说，

pieryu · 发表于 2006-11-5 23:10:19

推箱子的听感呢？
