你更喜欢哪一个？（第41集）----------参观2007年上海国际音响展

chrisalex · 发表于 2007-4-15 14:45:23

4件套的ARBITER前级是2分体设计，两部份和起来就有80KG重啊，旁有，一个前级就80KG重，超过很多分体后级了，接棍！虽然是两分体，但决不是一边电源，一边放大这么简单，放大线路，缓冲电容阵，逻辑控制电路在右边的机箱里，一只300VA的换牛，一套电子充电系统和14个密封式免维修蓄电池安装在左边的箱体里，两个机箱是用装有RF屏蔽的航天级铝材制造的，四周都铺上阻尼物质的实芯铝制散热器。前面说到ARBITER前级是用电池供电的，充电一小时已经可以充到9成能量，蓄电池全部充满可以连续供电给前级使用15小时，那15小时之后呢？现场的工作人员说是自动关机充电，而我查阅了资料，ARBITER前级也可以用交流市电，根据大草的话讲，用直流电池听过之后是无论如何听不回去用交流供电的，他形象地比喻，交流电发挥的音效只有70%，而电池供电为100%。

在右边机箱里的每声道电容高达149万UF，比很多后级放大器的储备还要大，这样的好处是把电源内阻降低到少于0。00002欧姆。放大部分是从输入到输出都是平衡的全平衡双单声道设计，看到那个大电位器吗？ARBITER制作的精密程度是空前的，每声道采用两个英国名牌PENNY & GILES电位器,一个瑞士制步进马达和一个光电编码器.声音信号的调节由一个PENNY & GILES对数特性电位器进行,在同一轴上装设的另一个PENNY & GILES线性电位器则用作角度测量,而步进马达则负责驱动,面板上的旋钮其实是一个光电编码器.

chrisalex · 发表于 2007-4-15 14:52:32

你知道这个电位器能分几级,经过精密的计算,这个可旋转320度的电位器可以调节4096级,实在是目前最精密,最准确,最线性的音量控制器了.

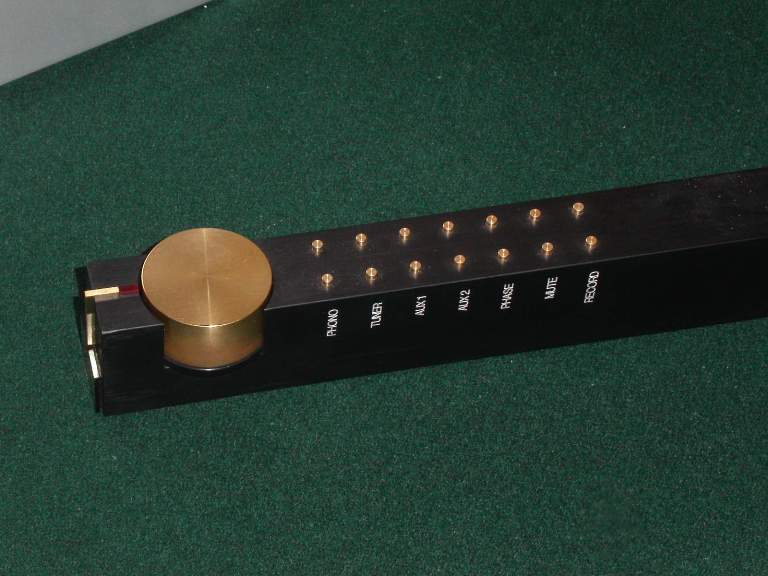

我还有幸从工作人员的手里拿到这个前级的豪华遥控器,实心铝柱车制的漂亮制品,上面的旋钮和金属按键与前级面板上的一模一样.最后那个是BALANCE,分别调节左右两边的增益.

chrisalex · 发表于 2007-4-15 14:56:38

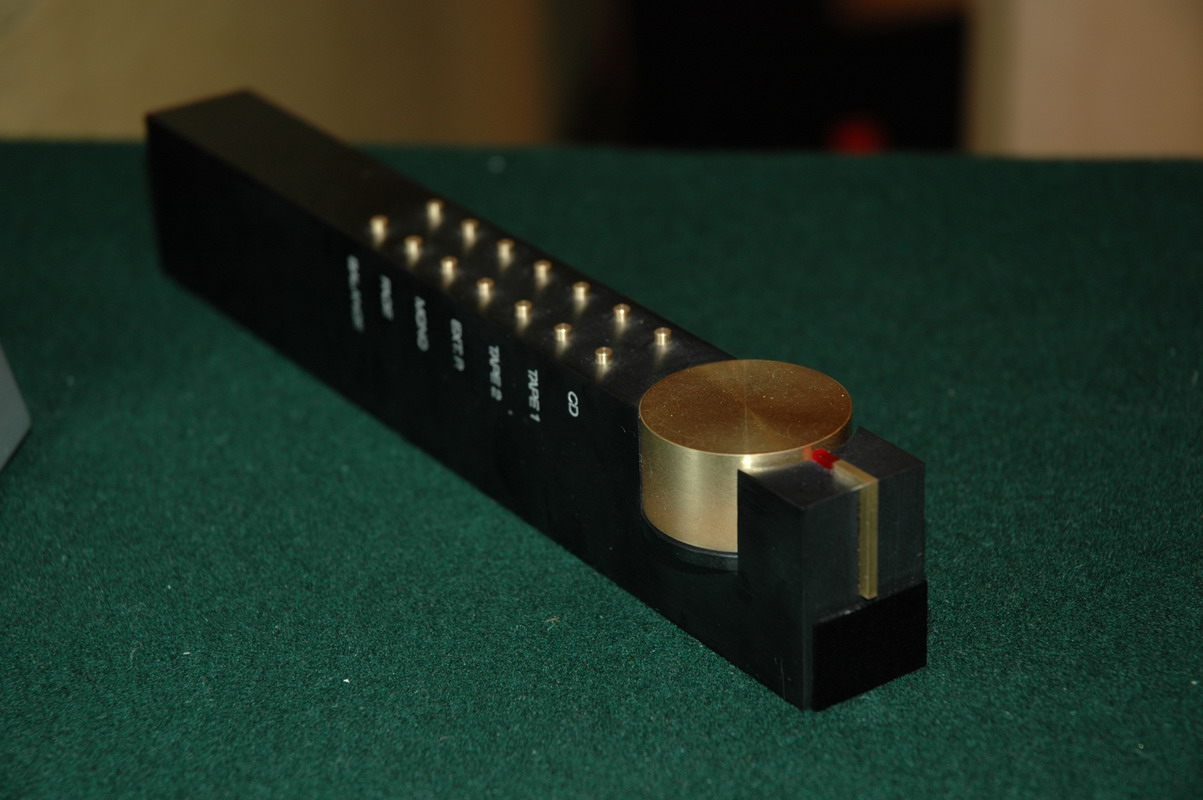

另外一边的按键,第一个就是PHONO,也就是说前级带MC/MM唱放,从背后来看,是可以多段调节阻抗负载的.手触摸到那个音量电位器,遥控器才会被激活,才会有反映,上面的红色指示灯才会亮起.

Firenzer · 发表于 2007-4-15 15:11:32

的确。。。。。。。。。。。

这个前级比8prLL多了，

chrisalex · 发表于 2007-4-15 15:20:24

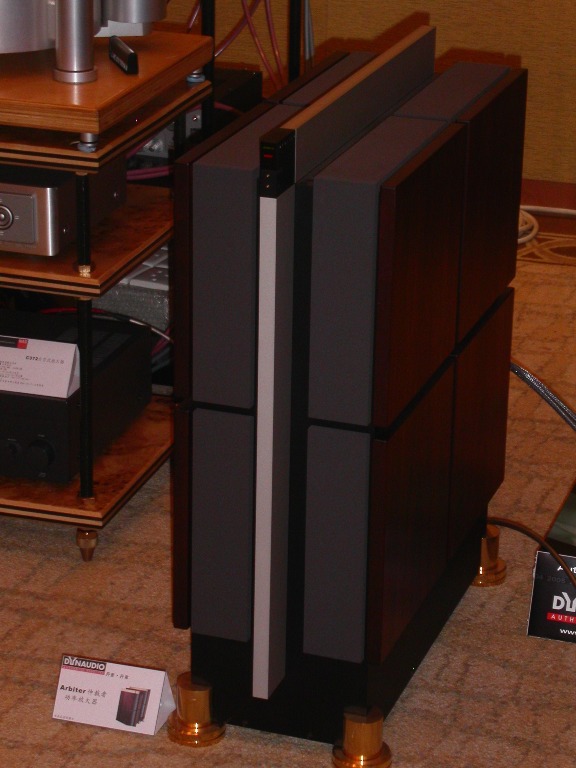

后级,就更为AWL了,为什么我们一直指责单拿箱子很难推,就是因为它能够吞噬后级放大器的功率,250W的后级上去一点反应也没有,500W的刚刚够用,最好是1000W的,还一定要KRELL,MARK之类,哈哈,单拿自己制作的参考后级放大器,驱动单拿喇叭一定是相当般配的,让我们来看看能够驱动旗舰EVIDENCE MASTER的会是则么样一个怪兽.

这个后级的重量是……我先吸一口气……惊人的140KG,没错!是140KG,但不是两个,是一个,两个单声道一共280KG,错那,绝对的AWL!与现场遥控音量的工作人员闲聊中,我当时还不知道它的确切重量,我说这个大概比当年的KRELL KAS四分体旗舰都要重吧(KAS的重量是每声道97KG)?他说:当时他们卖过的超级KRELL旗舰单声道后级MRA(MASTER REFERENCE AMPLIFIER)的重量都比不过ARBITER.我的天!这么重的后级,搬运和摆放都是大问题,香港大草用了一个非常恰当的比喻,叫”巨轮泊岸”,实在是贴切而好笑.

实际上,厂家已经考虑到这个问题,在机身旁边设有铝制手柄的安装口,搬运的时候卸下上面的2块玫瑰皮的实木装饰板,插上手柄就可以了,搬完了再恢复原状.

chrisalex · 发表于 2007-4-15 15:49:35

ARBITER的后级的内壳所用材料与前级类似,据说一个CNC的铣床要连续工作3个星期才能完成一对后级所需要的机壳金属部件.前级最好的工作状态是电池供电,后级也一样吗?如果后级也电池供电,那得要多少电池啊?! 以前美国ROWLAND也设计过电池供电的后级功放,但比起交流供电的型号输出功率会减少一半左右,由于电池的体积大、重量重、大电流需要维护等多种因素考虑,最终效果不甚理想.所以ARBITER后级别出心裁,它只用电池供电给电压放大级(也是一次性只能工作15小时左右),电流放大级仍由底部2个2000W的巨型环牛提供.

另外,传统音响器材的滤波电容也扮演能量储存的角色。当后方放大电路需要电流时,电容能立即满足需求,随后再由电源变压器补充能量,这是因为变压器在瞬间能输出的能理有限,如果没有电容作为缓冲中继,在音乐信号有突发而至的大动态时就像被人掐住脖子般会唱不出歌来.在电池供电系统中,电池取代了变压器、整流子、稳压的地位,这时电池的单位时间电流输出率就很重要,如果供电速度不够也会有上述反应不及时的窘状发生.ARBITER后级内建每声道8个5万UF的电容,提供输出级瞬间大动态所需的能量.

在这样的配置下,ARBITER后级的输出达到了惊人的: 8欧姆负载输出620瓦,4欧姆负载输出1072瓦,2欧姆负载输出1670瓦,而最大输出电流达到120 安培.你说它是不是AWL级别的放大器.

另外,值得一提的它有两组音箱输出端子,而且它们拥有不同的阻尼系数:第一组输出端的全频阻尼系数（20 Hz-20kHz，一般功放标示的阻尼系数多是100 Hz左右，参数较大比较吸引人）高达1000,对某些大尺寸单元、需要大电流驱动的音箱较合适,此时Arbiter可提供全频一致的紧密控制效果,低音快且干净,高音透明而中音凝聚.第二组输出的阻尼系数只有40,与传统胆机差不多,这时的声音较为松柔有弹性,节奏感没有那么紧凑.

nadesicozhao · 发表于 2007-4-15 18:18:20

单拿这套只能说发挥了3成功力，根本不是500W器材的声音
特别是这个咸菜，声音这么厚，低频糊，高频延伸也不行，单拿的特点都抹杀了，突出个中频。。。不灵光

yangmetal · 发表于 2007-4-15 18:39:29

我也在那儿看那个遥控器半天，唉，一套就是牛逼……

nadesicozhao · 发表于 2007-4-15 19:02:41

我也拍了遥控器，看来大家想到一块儿去了:D

chrisalex · 发表于 2007-4-15 19:04:59

音源,线材,前级,后级都介绍过了,接下来要介绍的是喇叭了,这是DYNAUDIO现今最为高级的喇叭制品,旗舰,EVIDENCE MASTER,由于EVIDENCE系列目前有3款作品,除了中置信心很好辨认外,另外两对单独来看就差异不大了,大的,我们喜欢叫它大证据(EVIDENCE MASTER),小的叫做小证据(EVIDENCE TEMPTATION).这次来的是大证据,要80万港币,而小证据就只要35万,其实两者的声音非常接近,在整体上没有大缩水,反而在小范围内声音更能保证.扯远了,还是谈今天的主角大证据吧.

这对音箱从构思到完成大概用了16年时间,一开始丹拿就没打算用一大堆单元去挤压出大而不当的音压,但 EVIDENCE MASTER音箱最后仍用了8只单元,最明显的效果就是承受功率与输出音压增加.设计者把音乐回放可能发生的任何状况都考虑进去,包括动态范围、频率响应与提升速度，并以600瓦的连续功率输入而不失真,说明这对音箱连录音室母带的超强动态都难不倒它. EVIDENCE设计的目标是录求全频段的最佳声音水准与最大动态,问题是单元增加后就会有排列、相位修正、大体积音箱的声波绕射、扩散角度等相关问题,经过多年的实验最后才决定以三音路八单元的形式出现.EVIDENCE MASTER分成三个音箱四大块（包括分音器）的结构，被设计成可拆卸方式，将来用家只要买单一组件就可升级,而小证据,就是一体化的,不可以分解,这也造成了搬运的困难,这么大个擎天柱要走来走去实在麻烦.

而独特的单元排列是要控制垂直扩散角度，尽量减少空间对声音的影响.由于Evidence的体型比较瘦高，来自地板和天花板的反射音较明显，所以丹拿分别从前障板、分音器设计与单元排列着手，将垂直扩散角度控制在一般聆听高度范围内，如此相位问题才能够降到最低程度。更特别的是分音模块共有六片线路板，每一个单元并非在同样输出下工作，它会随着频率与音压作变化，而且同一个模块里的相同二只单元也输出不同音压，其目的都是为了控制垂直扩散角度。这就是伟大的DDC----DYNAUDIO DIRECTIVITY CONTROL。

丹拿老板WILFRIED说，他们等于采用F1一级方程式赛车的方法来造Evidence音箱，构造上其实没有太多花俏，但每一个零件都以最高精度要求去完成，所以能够承受最严苛的考验，输出更大的马力，在高速行驶下仍然具有绝佳的控制力。

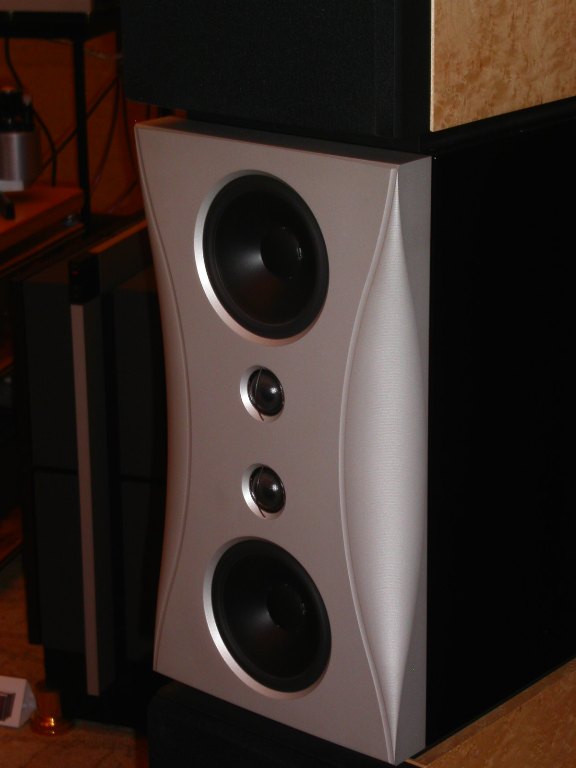

图上的高音单元就是比T330D指标更为LL的ESOTAR平方高音，固定高音与中音单元的前障板是金属材料的。

chrisalex · 发表于 2007-4-15 19:12:33

这是我偷拍的演示CD唱片与LP唱片，每场演示会持续1个小时，前半小时用CD演示，后半小时用LP演示，看到那张德国TACET录音室用一些名贵古老电子管麦克风录音的胆咪LP了吗？请注意，现场的LP的炒豆声几乎不可稳，向工作人员确认，这些唱片都不是全新开封的，我问他则么处理的，香港佬回答：只要唱头够好！

戳锅漏 · 发表于 2007-4-15 19:14:29

原帖由 chrisalex 于 2007-4-14 21:17 发表
使用VICTOR的电唱机改制的现代化电唱机，也用LP音源，没有开声，我想买回去做摆设的多吧，旁边的瓶瓶罐罐实在是让人倒胃口。

骨灰坛的?佩服啊佩服啊!!

chrisalex · 发表于 2007-4-15 20:02:58

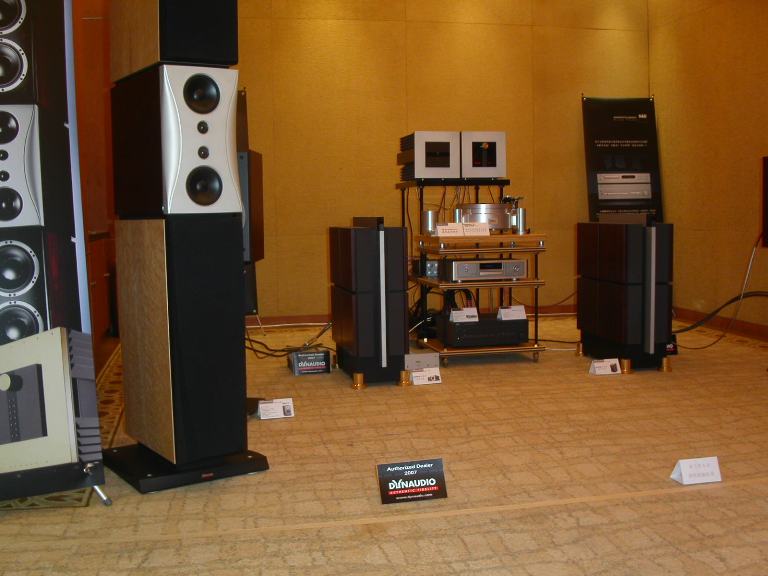

苦等一个小时，2007上海国际音响展高级HIFI SHOW的第一场单拿大证据与仲裁者的对谈开始了，首先登场的单拿亚洲的周永雄先生，一脸和蔼表情的周总风度翩翩，出来介绍两位明星，素质极高，赞不绝口的顶级喇叭EVIDENCE MASTER，世界最贵，市场罕见的参考功放ARBITER，能够凑到两者共同为大家演示实在是荣幸之至，能现场听一次两者对谈的声音实在是不枉HIFI此生，被全球众多可怜HIFI发烧友所羡慕，呵呵。。。。。。

从这张图片中你可以感觉到EVIDENCE MASTER的身材之高，比周生高出一头有余。小房间还是建议是小证据算了。

[ 本帖最后由 chrisalex 于 2007-4-15 20:06 编辑 ]

chrisalex · 发表于 2007-4-15 20:11:03

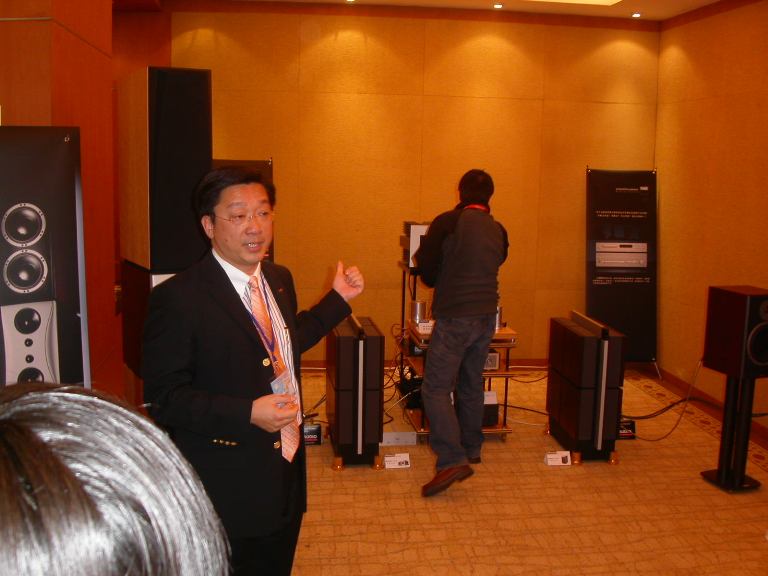

周先生大拇指往后一戳，设计对白：老卵伐？！阿拉阁一套功放，300万港币，许四噶最举，有钞票阿买伐着了！

zhaochch · 发表于 2007-4-15 20:16:23

戈套器材假使搬到校长屋里厢估计楼板要瘫脱了
