我用双运放做的耳机放大电路

tyf3792 · 发表于 2007-10-24 19:22:30

感谢关注耳机俱乐部网站，注册后有更多权限。

您需要登录才可以下载或查看，没有账号？注册

x

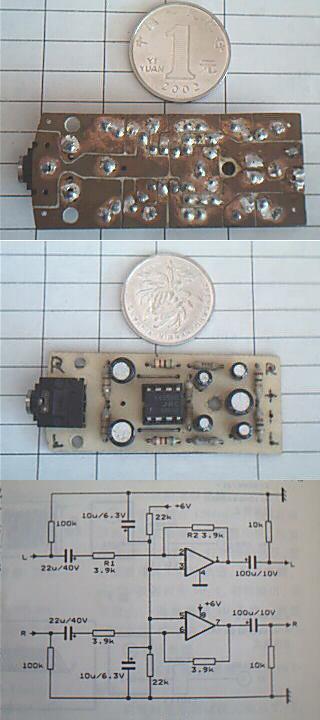

看看我用双运放做的耳机放大电路吧！（适合初学者）

电路模仿TDA1308略作修改，全对称结构，放大倍数由R1和R2的比值决定。
自己设计的PCB，先打孔定位，然后刀刻的累啊！
理论上：32Ω时失真只有0.03%，频率相应20Hz-20kHz
用电池和高素质稳压电源供电时听不到一点噪音，深夜测试的。
使用效果非常理想。试用过NE5532、JRC4558、LM358
NE5532和JRC4558效果差不多，JRC4558并不像媒体吹的那样烂也很好的。

NE5532耗电大8mA、JRC4558耗电小3mA
LM358噪音大、耗电小2mA
LM358基本不能用的只是试验一下而已

，NE5532和JRC4558各有千秋，

我最后还是选用了JRC4558省电嘛我用是的7.2V锂电池。

haha20000 · 发表于 2007-10-24 21:55:22

呵呵
简单明了

ellennet · 发表于 2007-10-24 23:28:46

刀客

cfl1223 · 发表于 2007-10-29 09:43:34

不错，小巧美观

lsj590822 · 发表于 2007-11-1 21:00:26

元件排列有序.体现了您的工艺、美观。

hyw · 发表于 2007-11-5 00:18:26

音质不错吧

tyf3792 · 发表于 2007-11-7 16:59:32

原帖由 hyw 于 2007-11-5 00:18 发表
音质不错吧

音质很好

headfan · 发表于 2007-11-8 19:46:09

用9V电池大概还方便点

lqh · 发表于 2007-11-10 22:25:56

输出电容100μF,感觉小了，470μF好点

tyf3792 · 发表于 2007-12-25 04:49:20

原帖由 lqh 于 2007-11-10 22:25 发表
输出电容100μF,感觉小了，470μF好点

现在整板不超过1厘米高，我选的电容都是超小的，可以很方便的装入较薄的外壳。

fxy1205 · 发表于 2008-8-14 12:46:00

电路图错了，不会出声的

tyf3792 · 发表于 2008-8-14 18:01:44

原帖由 fxy1205 于 2008-8-14 12:46 发表
电路图错了，不会出声的

朋友这是实际作品，不是靠图纸意淫。我用了N年了，一直都很正常的。很多淘宝网友也都用过，没一个人说：‘不会出声’。

xiaowen0009 · 发表于 2008-8-28 17:26:44

原帖由 fxy1205 于 2008-8-14 12:46 发表
电路图错了，不会出声的

弱弱的问下那里错了????

仅仅楼主别具一格的绘图方式弄晕你了???

你一定没见过上下都是地的电路图吧......

老兄供电在中间偏上位置.....

waltz1 · 发表于 2008-9-26 11:51:10

小巧美观

子木 · 发表于 2008-9-26 11:53:32

4558,平淡,用好了非常的优秀

		自动登录	找回密码
密码			注册

[pc-fi软件] 我用双运放做的耳机放大电路

感谢关注耳机俱乐部网站，注册后有更多权限。

感谢您的关注，声音很动听，尤其是本底躁声极低，反正我是听不出。

470μF电容体积太大，不太协调。只好中庸主义了。

错了

那里错了，请高手详细指出，让我和大家都开开眼。
