我做的耳放

tengzhongtao · 发表于 2007-11-18 15:19:03

您需要登录才可以下载或查看，没有账号？注册

x

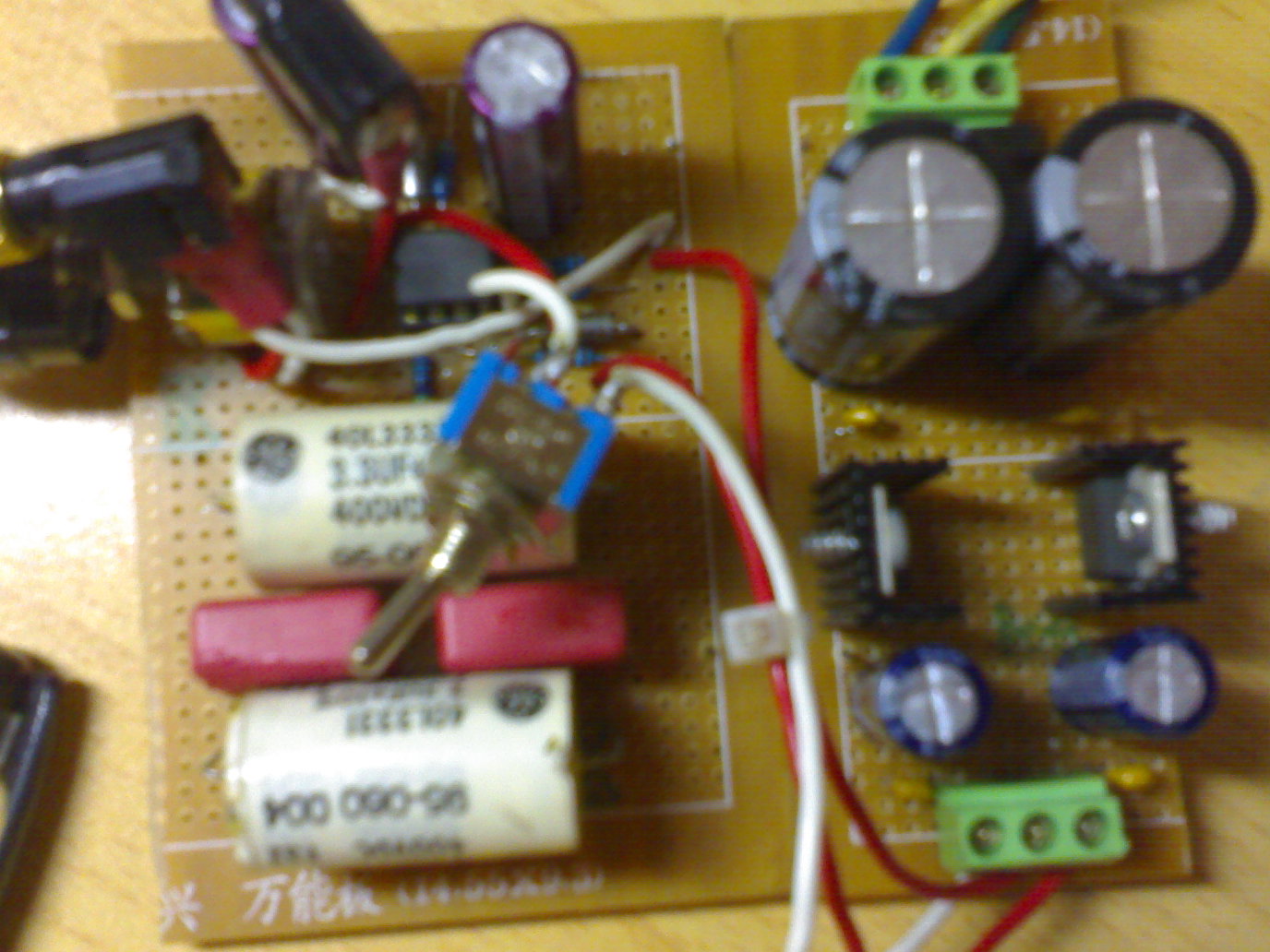

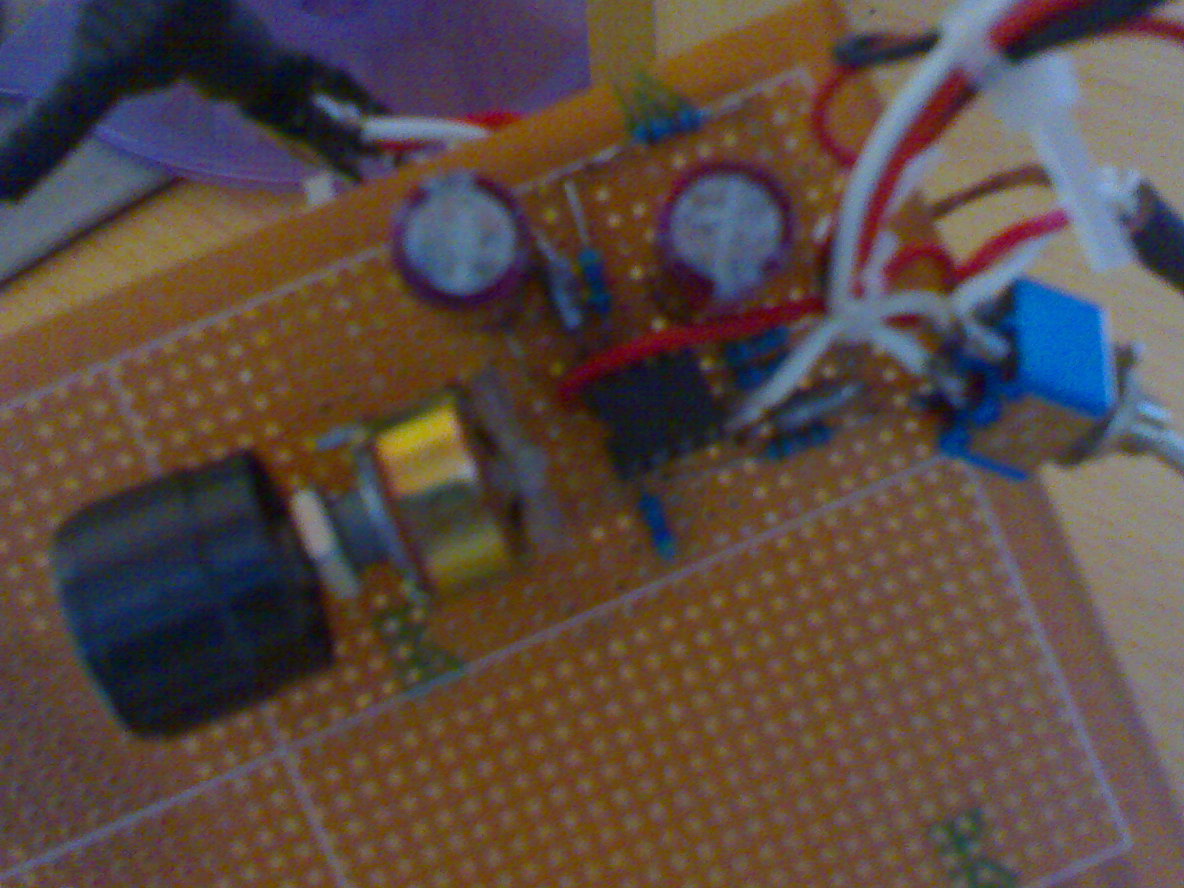

电路图用的是ＲＡ１　陶封的ＡＤ８２７

tengzhongtao · 发表于 2007-11-18 15:20:51

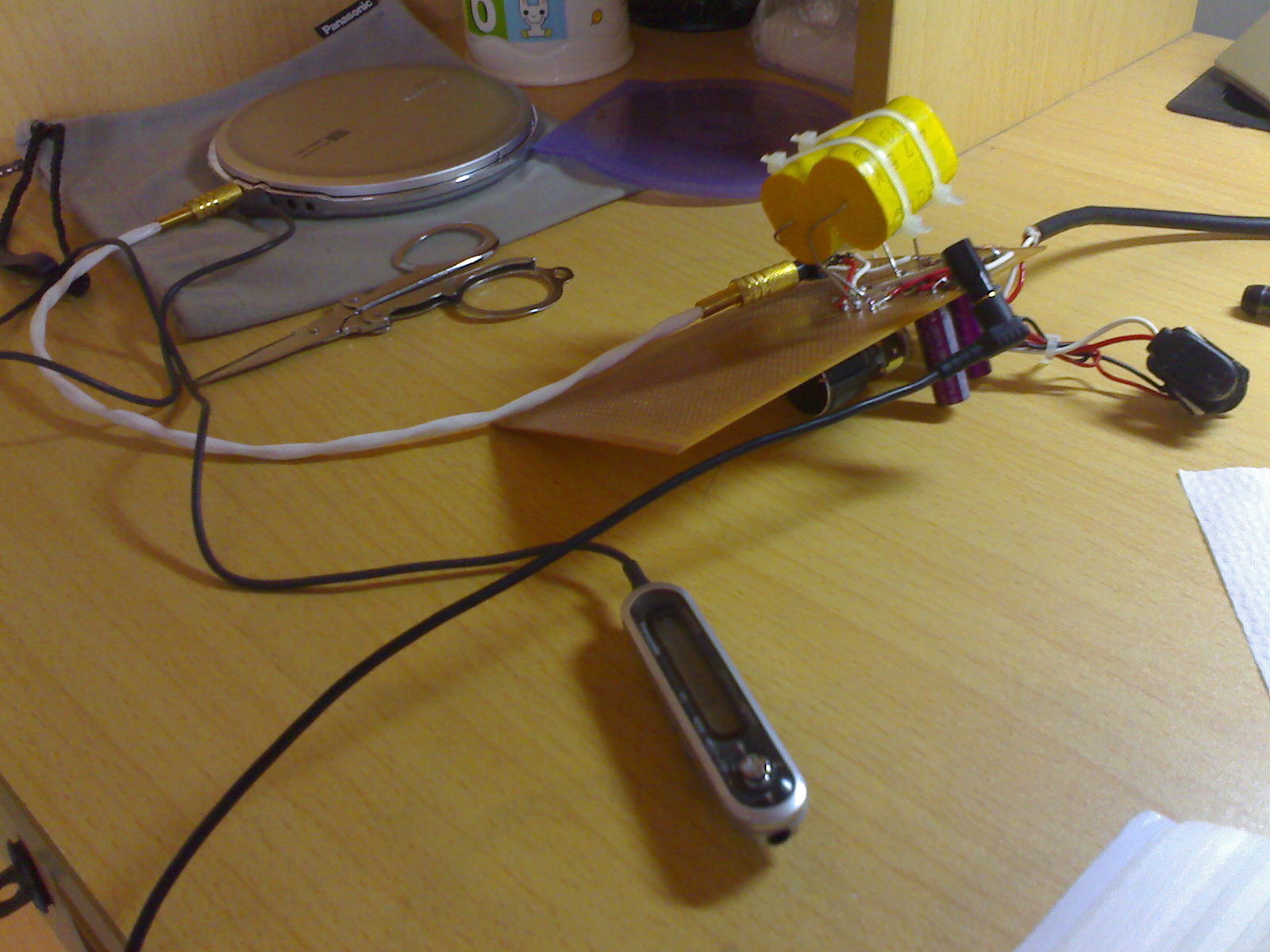

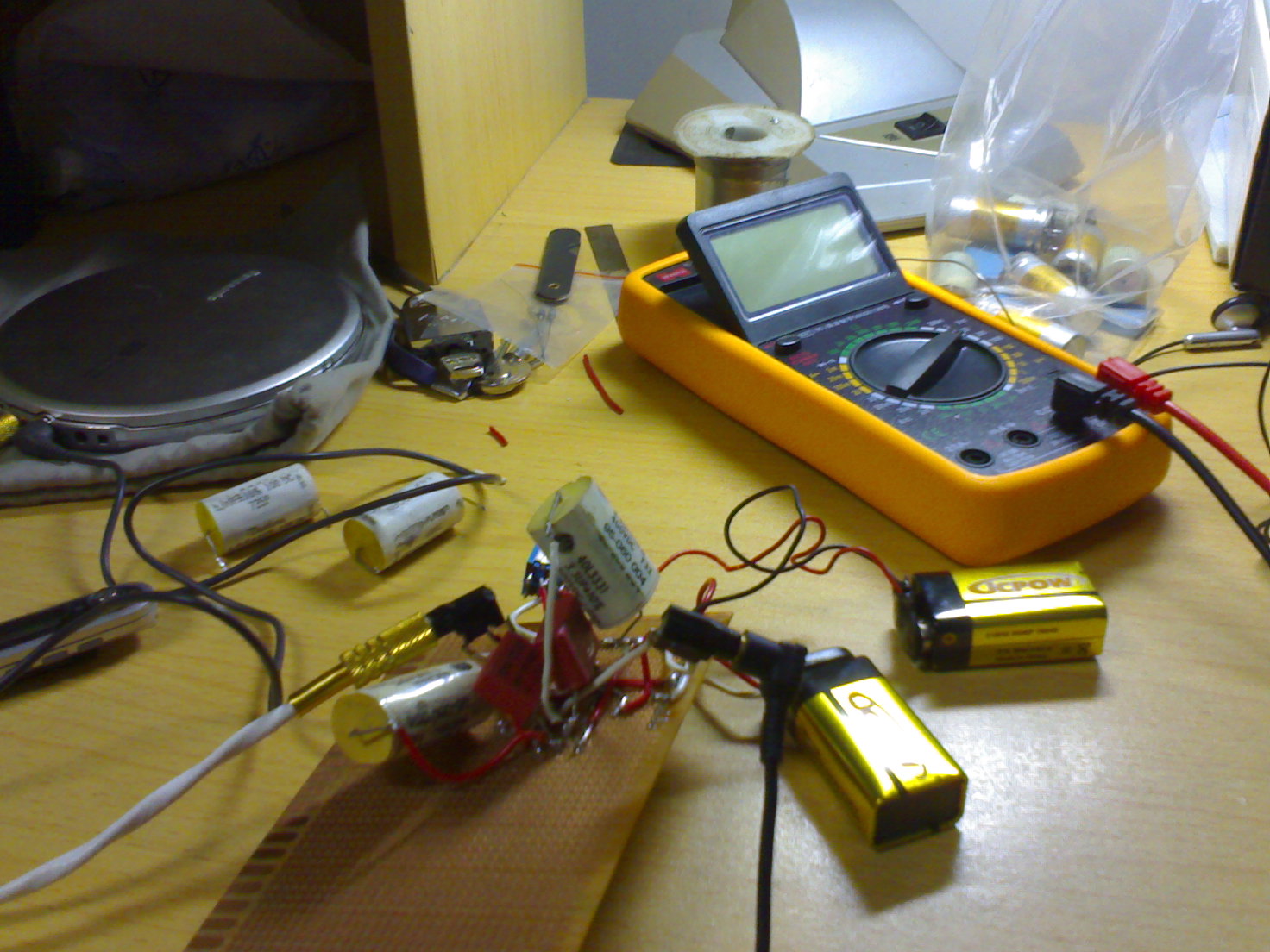

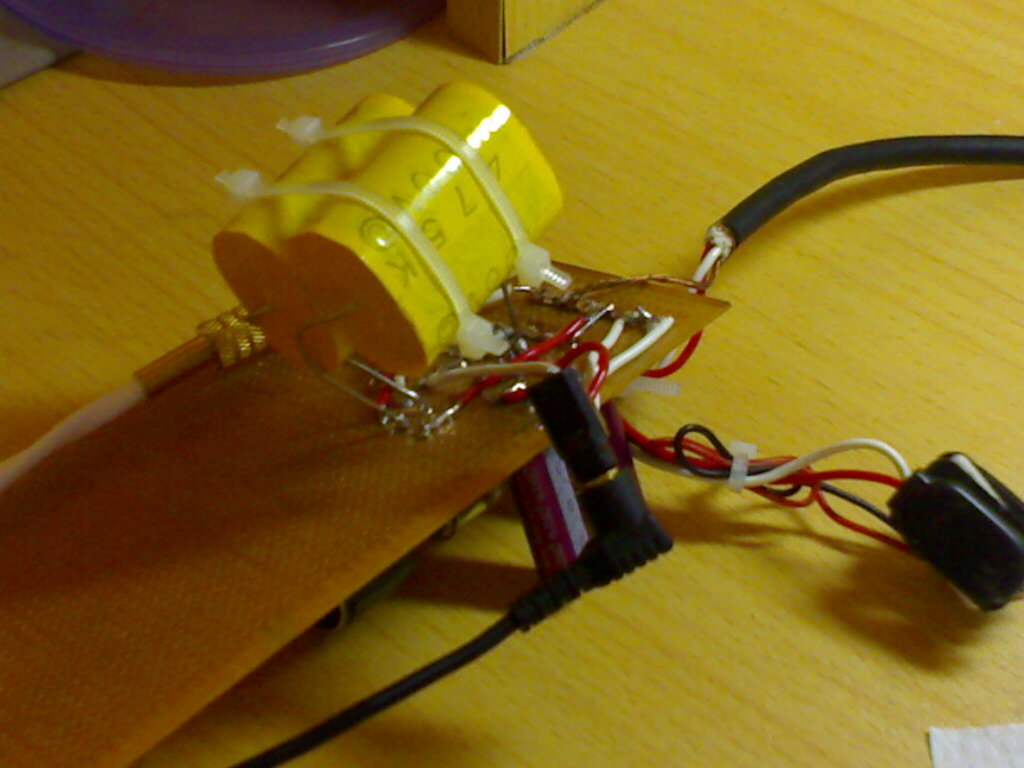

用手机照的　所以有的不清晰

tengzhongtao · 发表于 2007-11-18 15:25:10

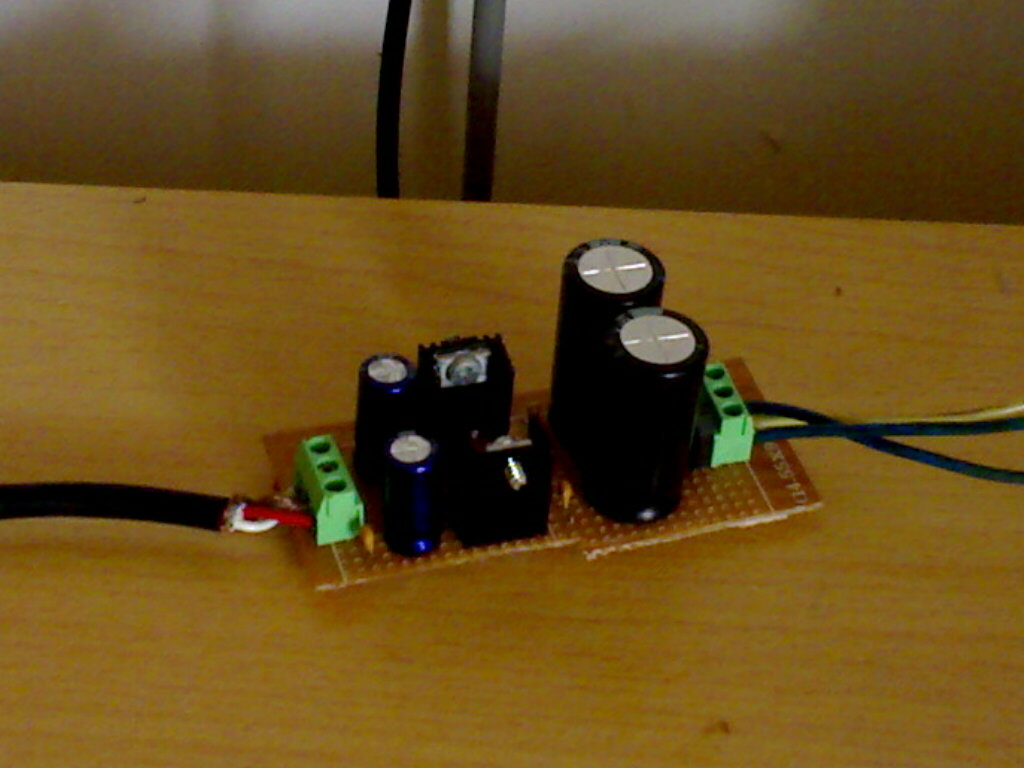

很不爽的是那只变压器

　竟然会＂哼哼＂地叫　而且开机半小时后温度就蛮高的　有没高人知道有什么方法可以解决问题

子木 · 发表于 2007-11-18 16:05:28

原帖由 tengzhongtao 于 2007-11-18 15:25 发表
很不爽的是那只变压器　竟然会＂哼哼＂地叫　而且开机半小时后温度就蛮高的　有没高人知道有什么方法可以解决问题

一：牛太差，
二：牛的次级电压过高

三：解决办法，换牛

lsj590822 · 发表于 2007-11-18 21:47:21

顶！做的不错.变压器发热可确定它有问题，换个环牛吧。
学习中.....

tengzhongtao · 发表于 2007-11-18 22:46:46

次级是双18V的不高看来是JS卖给我的牛有问题换牛贵阿抓狂

tengzhongtao · 发表于 2007-11-18 22:53:41

次级是双18V的不高看来是JS卖给我的牛有问题换牛贵阿抓狂

tengzhongtao · 发表于 2007-11-18 23:07:22

如果要给这个耳放加个电流驱动级是不是就可以驱动高阻耳机要怎么做呢用什么样的电路可不可以用电子管或用电子管来校声要怎么弄看到很多有关胆管的文章对电子管的声音很好奇很想做个胆放来听听

tengzhongtao · 发表于 2007-11-18 23:10:02

如果给这个耳放加个电流驱动级是不是就可以驱动高阻耳机要怎么做呢用什么样的电路可不可以用电子管或用电子管来校声要怎么弄看到很多有关胆管的文章对电子管的声音很好奇很想做个胆放来听听

子木 · 发表于 2007-11-18 23:13:41

原帖由 tengzhongtao 于 2007-11-18 22:53 发表
次级是双18V的不高看来是JS卖给我的牛有问题换牛贵阿抓狂

18整流后多少了？RA1用的是双9V，你看看你的78XX要承受多高的电压？

还不高？换成双9V的或最多双12V的变压器吧

子木 · 发表于 2007-11-18 23:15:45

原帖由 tengzhongtao 于 2007-11-18 23:07 发表
如果要给这个耳放加个电流驱动级是不是就可以驱动高阻耳机要怎么做呢用什么样的电路可不可以用电子管或用电子管来校声要怎么弄看到很多有关胆管的文章对电子管的声音很好奇很想做个胆放来听听

可以做个胆缓冲玩玩

这个耳放就这样了，对他的改变已无太大的意义，胆机也不是很难做，在电路图区有很好的电路

tengzhongtao · 发表于 2007-11-18 23:36:38

整流虑波后差不多24V 但78/79的温度并不高基本没怎么发热

子木 · 发表于 2007-11-18 23:40:52

变压器质量太差，78XX之类的输入电压最好不要超过标称的1。5倍

子木 · 发表于 2007-11-18 23:43:00

如果你有条件的话，输入电容用大S的，OP还是用4556，用俩9V电池，推M2之类的耳机真没话说

tengzhongtao · 发表于 2007-11-18 23:46:09

电子管的高压部份好像不好搞定一般做胆耳放的牛功率要多大而且灯丝供电要很大的电流要怎么搞定阿
