请教关于麦克风放大电路的问题

wmhktx · 发表于 2008-4-17 19:40:18

您需要登录才可以下载或查看，没有账号？注册

x

麦克风放大电路

我用的是ADI公司的专用麦克风放大电器SSM2167，这个器件给出的参考电路是上图。我在输入端INPUT接了一个驻极体，接正极（驻极体负极接地），但是输出端不能输出放大的语音信号。资料上说输出端有效电压是0.7V，可是我测得的只有0.45V。请问这是怎么回事，谢谢帮助我。

wmhktx · 发表于 2008-4-17 19:44:18

和那个100千欧的接地电阻有关系吗？
还是我的驻极体接法有问题？
SHUTDOWN接地是休眠功耗，我是连接500千欧的电阻后接高电位的。

换大米的 · 发表于 2008-4-19 23:56:32

和100K接地电阻应该没关系。驻极体接对了么？画出来看看。

wmhktx · 发表于 2008-4-21 21:33:16

真是驻极体的问题，我没有给驻极体正极加偏置电压。
加了偏置之后，正常工作
谢谢

li_1025tian · 发表于 2008-9-26 10:24:50

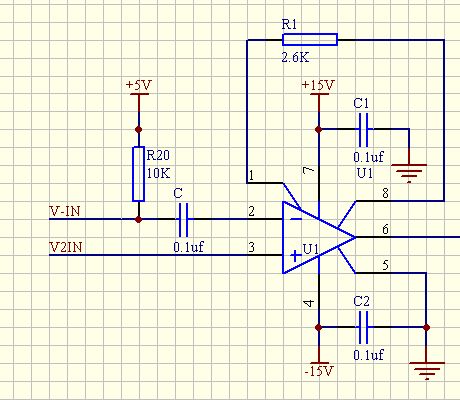

大家帮忙看看下.附件里的图输入端直接接麦克风的两个输出脚. 这里我也保证没问题,正极接电路的输入,负极接地.
麦克风感应的声音信号幅值大概就几十毫伏,但输出没有,不知为什么?

子木 · 发表于 2008-9-26 11:08:25

某地看到的,也许有点帮助
