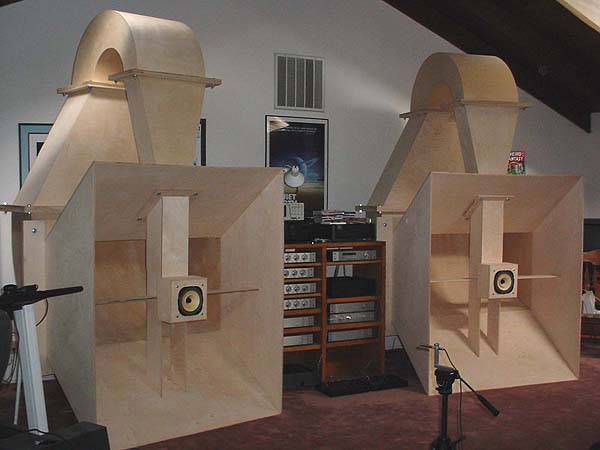

疯狂. 什么鸟都有!

musictigerhan

交易区新帖推荐

http://www.soundsolutionsaudio.com/forum/index.php?showtopic=10834


[ 本帖最后由 musictigerhan 于 2008-8-31 16:58 编辑 ]

Pan

我对这套很感兴趣。

atrain

cpstream

那套LOWTHER的设计有根据么

dellbn

PAN兄那对箱很象粮仓用的

Pan

原帖由 cpstream 于 2008-8-31 16:59 发表
那套LOWTHER的设计有根据么

柯逸郎
喜悦

话说我的Lowther PM-4单体，几经研究与制作，过程虽然费时，然而处处充满成就与喜悦。经过再三的制作试听，并考虑摆设之美观，终于将TP-1音箱弄回我山上的小居室。PM-4之装箱承蒙陈正雄老师携带特别工具，将单体的支架取下，再与他的公子陈昱铭先生合力将喇叭箱就定位（在此我要先谢谢他们父子的临门一脚）。陈老师是一位超级发烧友，玩EV Horn System Georgian大喇叭，并为之制作单端直热式三极管后级，与制作管球唱头RIAA放大器。由于热爱Audio，专心地玩遍各种珍品古典扬声器系统。也因为爱好LP之故，退休后无事就在台企行三楼音响间，玩音响与发烧友结缘。由于他住在我的近处之故，我一个人搞不动时，请他助我一臂之力，结果也将当画家正回家度周末的陈昱铭（留学西班牙，画得一手好粉腊笔与油画，今年曾经在台北市政府应邀展出）一起找来抬喇叭箱。陈老师带来的不只是工具，也带来测量仪器，有了技术力量与设备，得以完成我多年期盼的Lowther PM-4＋Type-1喇叭系统，再接上W.E 300Bse Amp完成初步的试听。



<图1>这是Lowther PM-4原装箱的外观，与音箱的解剖图。其中单体的摆放方式，与现在的有所不同。



登天

看着新完成的TP-1音箱与PM-4，不禁使我回想到一路追求全音域单体与单端直热式三极管机的过程。先就超高性能容易曝露出音响系统的弱点，与生俱来的各种丝毫无可遁形之挑战，自甘亦步亦趋地设法解决预期中的难题。Lowther PM-4常能引起古今发烧友之绮想，不外是因为Lowther PM-4音质之纯真与美好之故，对即将驯服如此神器，当成Audio一生至高的境界，有如一登喜马拉雅山圣母峰之大事一般，当然也就引起我一试究竟的好奇。

我一向爱为一些有名之难题找出正解，免得让一些爱看日本、美国及欧洲Audio杂志的音响迷，深受「幻之铭器」的评论所惑，以致苦于心想之，而不得其门而入。除了因之而长年四处求仙，花掉不少冤枉钞票之外，此类出名高难度的Audio美梦，一再地希望无穷而又失败的经验，一如命运捉弄人，让人们不停的看到五花八门的神话故事。真正听到极端合理化的Lowther之声者，似乎并不多见，因此研究如何轻松解决之道，应是吾辈力求精进之道业。因为Audio仍是一门必须经过一番学习而渐成气候的学问，不是一蹴可及的简单事，因此世间上有不少Audiophile，误以为有钱买得到一切，即无缘深入一究Audio的真理，往往就让以讹传讹的马路消息，当成Audio现成的教科书，导致发烧友沉醉在无名的喜悦里，不知不解地丧失拨云见月之机。
Lowther Club

我看到Lowther以其令人如醉如痴之魅力，出名的奇幻与不易于捉摸的特质，使世界各地的发烧友们，为分享成果而相互地支持，造成了各地Lowther Club方兴未艾地成立。我的确由Sound Practices看到了德国的Andreas Maw先生，不但自己玩的相当深入，并还为不同的Lowther单体设计出各种Back Loaded Horn（背负载型号筒型）音箱，并义务地为同好指点迷津，提升玩赏Lowther单体之用。吾友台中陈信钦先生，常就Lowther的问题以Fax与之联络，几乎都在即刻之间就得到解答。同时透过他的指点，对Lowther也知道的更为清楚。多亏陈兄向Lowther购买的TP-1、OPUS-1B、Audiovector等号筒音箱的制作图，加上骆良朝兄设法弄到进口的美松夹板，与立音木器行（元志新木器行阿进师的工厂，Tel 02-28109820）梁泰方师傅等人的全力支持，我才能称心满意的达成心仪铭器之制作与完成。经过了漫长的研究与等待，适合我八坪的空间，不高而开阔的客厅，Type One的尺寸与外观是最理想的结论。









<图2>Lowther PM-4单体的详细数据，值得注意的是，所标示的频率响应从20Hz-24KHz。
<图3>Lowther PM-4单体的构造图及各部解说。



益友

我对Lowther敢于一试，完全来自我多年来为解决高效率的Jensen G-610C Imperial所建立的基础。由不同的真空管机，一直来到300Bse，亦即是适时地看到Sound Practices对单端直热式三极管机与Lowther之介绍。结果不仅我，还有骆良朝兄与陈信钦兄，各买入一对PM-4，于是进入了一究300Bse与其它直热式三极管和Lowther Back Loaded Horn的追逐。自此我就以Audio Note的制机经过与如何突破300Bse神话的故事，写过不少篇文章，并投稿刊登在香港的「发烧音响」和台湾的「音响论坛」。

相信已有不少同道知道，我已经完成三部300Bse的制作，加上我与骆良朝兄和已故的台湾制作音箱名家陈接臻老先生，也陆续于前年制作完成最高难度的Lowther Opus-1B，今年又于六、七月间，再由继承阿进师的梁师傅完成Type One与新版Acousta音箱。因为那段时间一直到现在，找不出时间装上PM-4亦是新型Type-1，而台中的陈兄原本着手制作Opus-one B，中途改制TP-1，并且早在今年一、二月间完成制作，我曾数度试听，感到TP-1确是非常成熟的音箱制作。由于Lowther本身早就不事生产以上的任何音箱，喜爱Lowther的发烧友，不论是否为DIY族，也要设法自制随个人喜欢的Lowther扬声系统。
初啼

发声当然是在陈老师父子帮我装配完毕之后，接上我原先用来推Rogers LS 3/5A的WE 300Bse Stereo Amp、Esoteric Audio Research 834唱头放大机、IKEDA 9 SP唱头、SME 3009RG唱臂、Linn Sondek LP- 12 Vahalla唱盘、MIT Shutgun喇叭线、Siltech 2-40讯号线。听LP唱片的初感，由音色的调调而言之，与Rogers LS 3/5A是完全同一系统，标准的BBC音色与Taste（品味）。陈老师说︰好喇叭地制作，其实一开声就知道。我从杂志上读到必须要先Aging一段时间，PM-4才能进入情况，而我似乎马上听到相当自然的音质（Tonal Quality），亦即是具备非常好的乐音之平衡（Tonal Balance）。接连数日地聆听更多的唱片，愈感到其自然地反应出唱片的内涵，较一般扬声器具备更敏感的特性，然而非常平衡的各种音质特性，来自于无分音器所发出惊人的透明度（Transparency）。此不含杂质的干净利落，精确的音色与比例，当然乐器的Definition and Details，因高密度的情报量，各个仪态万千表情自然优美，超敏感的特性远比一般的多音路鉴听器，犹俱明鉴秋毫之能事。
天性

以PM-4六吋的全音域超强磁力高效率单体，要它在超高速运动保持不因强力的作用，造成纸盆变形与共振产生互调失真，驱动器的精密度与性能是绝对必要的事实。另外，当然是音箱的设计要绝对精确（当然包括制作的配合），六吋是全音域单体不失真的最大限度，亦即是最有利的尺寸。Lowther在纸盆设计上，运用了双锥盆的优点，使音域的完整性更为完美，以最原始的TP-1与现代的改良型（针对PM-4），发出令人能接受的音乐再生能力，是不可违言的。但是实际归实际，而发烧友对重量级超低音域之希望，并无止境，虽然PM-4的中高音域之音乐与物理特性，已然独步武林。然而超低音得籍瞬间大能量之空气振动，如非超大面积的振膜，包括多单体之瞬间同步运动而来，除非PM-4有更长的号角以及更大的开口部，音乐平衡性将因声波之时间差，而面临崩溃之危机。天下事往往顾此失彼，有了天生的好高音域，则无法兼顾低音，诚为吾辈发烧友之共识。
良策

为此，我会有以下两种处理方法，都是我过去使用的。其一，就是利用Low Pass Filter。Dahlquist DQL-P1是个比较简单的方式，只要找得到口径不大而效率够高，当然是特性良好之单体，此方式势必以Bi-Amp推动。另外，则以DSP（Digital Spacial Sound Processor）多音路数字音场控制器，另加一或二支超低音（由于Lowther的效率过高，我觉得让多支小口径的超低音来分摊是有必要的），来共襄盛举。此法的成功率应该是百分之百，以我手中的Yamaha DSP-3000，加上四支小全音域喇叭，如今市面上可配合AC-3及DTS，如现成的Bose、JBL、Pioneer.或用Altec 405H 四吋半单体，可安在天花板之上，再以两部Stereo Power Amp来推之,，加一小茶几型的主动式Subwoofer，这也是简单的一件事。

补助低频音域之最重要的先决条件，不是低音或超低音扬声系统，而是在于全音域主系统是否健全，如果没先将PM-4装好在TP-1之上，又解决推动扩大机的问题；亦即是单端直热式三极管机，没有足够的水平，再好的Subwoofer System或电子分音系统都是无用之物。过去，有过太多的人，因为没先搞好基本系统，而出手来玩多路分音，结果还是没有成就。近年来，玩大系统的玩家，仍甚少通晓能练时间差的知识，当然玩不出好低音。




<图4>这是柯医师目前所使用的Lowther PM-4音箱，背部采用五折式的设计，由合照可看出音箱的体积并不大。这样的音箱造价约为65,000元，照片中站在右侧的，便是负责打噪音箱的梁泰方师傅。

Pan

赏玩

再则，我因为听出Horn Type的低频音乐特质，是其它方式所无法取代，因此Lowther TP-1的单体虽小，而所提供的低频响应，已经能担当一流的Musical Resolution份内之工作。乍听之下，难免会觉得轻薄力单，但是以录音极佳的唱片，聆听大编制乐曲，如马勒交响曲第二第五乐章，复杂而动态奇大，乐器使用周到，管风琴从头到尾，无一遗漏之演出，诚令我更感没有浪费生命。我的努力至此是一个段落，接下来的应是向大家报告我为此系统,玩上Dahlquist DQL-P1与Subwooer,或DSP的试听经过，说出来与有志一同分享Subwoofer之乐趣。

另外一点，就是Lowther PM-4单体标示的效率，大约在100dB之谱，而其实我的300Bse，区区七瓦之功率仍觉过大，音量控制开一点点，就非常的大声，我仍相信只要一点五瓦的功率，即够推动的道理，但此是只准单端直热式三极管之优秀机种而言之，千万不可轻视制作一流管机的不容易也。我已经着手筹备比300B更小单端直热式机，友人特爱2A3管，此管由日本人炒热，现今已是一管难求，比300B更贵。单屏的2A3之音质确实比双屏要来的好，用上2A3的发烧友，多数是以双屏入会，我想如果他拥有一流的系统，自当千心百计的找到单屏管子来一圆发烧梦。在小功率管迷的世界里，所祈求的不是机器的输出大小，而是绝对的音质主义者，要求在最简单的结构之下，以最高级的零件材料制作（当然最重要的是极高品味）。我从Sound Practices看到不少远比2A3更骚包的小功率管子，担当单端纯A类放大输出，其线性更远比一般我们时常看到的管子要好。其中有一个管子，在管球的数据里头，以线性曲线而观之，应是直热式三极管中之Number 1（幸不为日本DIY人所垂青）。

此管虽比2A3出现更早，而制作上市也短暂，数量虽少然而易求，价虽贵仍于合理之范围，幸运之神已助我拿到数对新品，欣喜之余，在此披露一现。由于我知道有人收集不少旧管子，正待价而沽，既然知道有新管子可买，表示美国尚未被炒作，我也就先不提出型号，以免来日一管难求。我犹记得数年前，要介绍Audio Note Kit-1 DIY给香港的「发烧音响」读友，陈总编煐光兄对我说，为什么不玩2A3呢？我告诉他300B是现有的直热式三极管之中，最容易得手之物，而AN Kit-1又是个半完成品，也已经够水平将其Up Grade，反而2A3没有现成的好Kit。又已知WE 300B的Revival 产品已经在日本做广告，或有人认为2A3的制作比较简单，其实要搞出一流又有品味的机器，并不因为用的是什么管子，而是由装机人的程度来决定。今天我已由300B得到成功的事实，要如何进入2A3或其它，自然是有迹可循。但是在此我得到一点经验，如将300B的屏极电压加得太低时，音乐会变的无起色；出力管的屏极消耗的能量，与所放大的倍数比例之大小，似乎也与音乐性相关。我相信2A3也好300B也好，对每一位发烧友的意义应该相同的一点，就是用在他们的高效率喇叭要发挥直热式三极管A类单端输出的优点。



<图5>这是Lowther PM-4另一种形式的音箱，单体背部通路采用七次弯折的设计，音箱的体机较为庞大，制作成本约需为13万左右。

高论

在此，我再次的把我由中文版Sound Practices所摘录下来，经过整理有关于单端直热式三极管对音乐性的正面影响，比较重要的结论写下来与大家分享︰

「它拥有简洁的讯号路径，纯A类、无负回授、没有相位反转的问题。」

「单端输出的基本架构，完全的保留了偶次谐波，当然也维持自然的谐波比例，音色迷人来自完美的泛音结构。」

「重组音乐的功能奇妙，细节清晰的浮凸出完整的微弱动态表现，聆听复杂的合奏时，每件乐器的旋律，可以有很清晰的诠译，并构成完整之节奏感。」

「或许会被担心力道无法推出排山倒海之势，而它的动态反应，绝对可以让你刮目相看。推出漂亮低沉的声底，与无比精确的掌握能力，是任何高功率扩大机望尘莫及的。」

「这种机器绝对有如梦似幻的魔力，即使是听最令人诟病之CD片，同样让你感动得汗毛直竖，其营造音乐情境之能力，简直可以用神奇来形容。」

「在喇叭搭配得当时，你可以完全忽略音源之存在，几乎就等于置身现场，你已经身历其境而非冷眼旁观者。换句话说，阁下会有︰『我身处兴奋与激动里头哩！』这个参与感是其它机器永远追不上的。」

以上六点精华的写照，是美国极富于专业的地下杂志Sound Practices（美声实作）主编Joe Roberts在创刊号里头的大作「动手装一部300B扩大机」，做总结时，将单端直热式三极管机与旁热式五极管推挽扩大机，在音质上的主要差别时，做出以上迷人的结论。当然有些话是比较感性，而其实也不过分。
相报

关于Joe写有关于Lowther的文章，我已在本刊的142期P.272-277「精进之道」说得极为详细，朋友们如对Lowther扬声系统音箱发生兴趣，请回头一读，将更解开我为何挑上如此难缠的对手。Joe的魅力与功力，皆为我所心仪之故，我并了解到他说的一点，那就是「在Audio的世界里，总有些不成文的传统要遵守，只有兼顾加上别出心裁的『创意』，才能有最好的再生效果。」我深信确有许多人，根本或尚未听过真正够水平的单端直热式三极管机，有不少人因为听到不怎么样的300B，于是印象之中只记得不良的经验。300B的制作已经很多，但真正愿意花精神与材料，加上又是行家的极品，几乎是凤毛麟角无以为用。而Lowther的Cabinnet看似比较简单，其实真正要知其好坏，得先弄到一部小功率的扩大机，线性优秀的A类输出级，只要有心又有智而又不小气、不被三言两语所迷惑、不冲动而多观察、不太快下决定随便出手、不学会听力之前之忍耐要够、不自以为行家而可以不学，以上六不主义要坚定就不会后悔。
*将Lowther PM-4＋TP-1配以小功率直热式三极管机，如能玩得尽兴，应是人间一大乐事，我玩至此处，只应是开始，故本文以「启程」命名之。

musictigerhan

谢PAN大, 美文已收藏

cpstream

谢谢锅盔大大 非常细心……

见过很多设计，没见过他这个设计……
不知道他做这么长的共鸣是为了突出LOWTHER的哪段低频？如果是按照1/4波长来共鸣，那这个箱体的低频会在-15db达到20HZ？

文章里最关键的东西一点都没介绍，倒相的长度，选择是根据喇叭的本体共振曲线，频响曲线，还有自己的需要等不断测算的。也算是玩全频喇叭的乐趣。一但成形发现不合适，劳民伤财

Pan

英国Lowther的介绍 [Lowther的历史]    [相位均衡器]    [Hi-Ferric] 浅黄色纸盆，及大块头磁体和从双绕组平衡音圈中突出来的相位插头的黑“鼻尖”。七十年来，Lowther单元一直是世界各地音响爱好者的追求目标。 是什么使得Lowther单元这样独特呢？ 1) 轻巧的双纸盆 浅黄色的双纸盆直径为20cm，这是Lowther的基本设计，采用特制的长纤维纸张，全部英国人手制作，加上强大的磁场，Lowther单元才能重播放出完美细致的音乐。 2) 强大的磁性 为了使其单元拥有强大的磁场，Lowther在磁体和磁极块结构中采用非常先进的技术。磁体类型包括FEROBA，阿尔科麦克斯永久磁铁， "Hi-Ferric"TM 稀土，和"Hi-Ferric"TM稀土钕。例如Lowther PM4A的强大的磁体组件，有高度能量密度并产生2.4特斯拉（24000高斯）的气隙通量[磁通]。每个PM4A重10千克！ 3) 真正全音域 分音器是音响系统的毒瘤，这是不争的事实。 因为世上没有分音器可以同时做到平坦的振幅频率响应和平坦的相位响应，只可取舍其一。当你得到好的振幅频率响应时，必须以损失相位响应为代价，导致不良音象。而且分音器无可避免地将信号衰减。   Lowther是真正全音域单元，带宽为30Hz至20kHz（最高是EX4的22.5KHz），无需分音器，凝聚力强，声音美妙，让你最接近音乐。无需分音器，不再担心相位误差。Lowther把音乐发挥得淋漓尽致，既和谐又悦耳。Lowther使你更贴近真正的音乐！每个音箱只用一个Lowther单元，音象完美！ 4) 灵敏度极高 Lowther灵敏度极高，Lowther EX4在1米/1千赫兹/1瓦条件下为你提供99.5分贝的音量。一瓦特功率就足以发出优美的声音。由于其高灵敏度的特性，你可以领略许多从其它扬声器中无法听到的微妙之处。高保真玩家近来趋向喜欢使用高灵敏度扬声器和低功率的扩音器。 5) 使用号角式音箱(又称迷宫式音箱) Lowther单元是一种高压短冲程的装置，并非一般传统喇叭单元，因此它们不适合典型的低音反相音箱。 为了播放低频信号，Lowther单元必需配合号角式或迷宫式音箱。号角式音箱的原理，是把高压短冲程的空气运动转化成大动作的空气运动，从而达到低频效果。号角式或迷宫式音箱的低频音色纯度是绝对一流的，绝无反相音箱那种低频过肥或隆隆作声的问题。完整的扬声器系统喇叭声路是按照物理原理精确计算出的。号角路径越长，低频点越低，但是体积也相对越大。见世界最大的号角喇叭。 　 号角式音箱

Lowther 单元

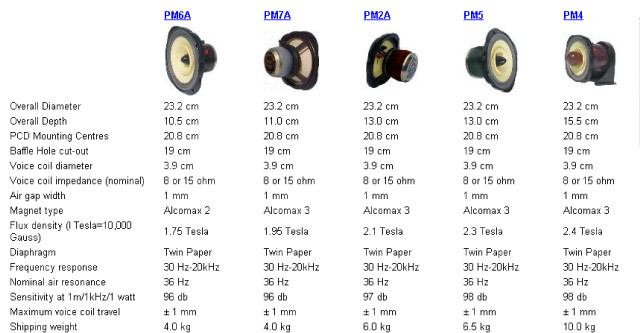

[A 系列]    [C 系列]    [DX 系列]    [EX 系列]

每个Lowther单元都有一个共同的特性：那就是淋漓尽致、和谐、悦耳。用过Lowther产品的人说他们从来没有这样接近音乐。Lowther扬声器动感十足，从高音到低音又极具连贯性。这是使用金属高音和纸盆低音喇叭无法实现的。 在Lowther家族中是有几种不同的单元可以选择的。它们有什么区别？性能价格比又如何? A 系列 是经典作品。采用钴合金磁体，A系列以PMA命名。如PM6A。它们特别纯净和透明。在A系列的产品中每个单元的纸盆是相同的。钴合金产品线中的单元越好，高音越甜美和流畅。巨大的磁体和磁通量是提高频率再现能力的根本。 　 C 系列 是省钱型系列。它们用陶瓷磁体材料制成。C系列以PMC命名。如PM6C。虽然价格不贵，但性能却很高。是有魅力而担负得起的Lowther单元。C系列的声音是轻快和流畅的。 DX 系列 采用现代磁体技术。采用最现代的稀土磁体材料，DX系列试图减少钴合金磁体的大块头但又不减少磁通密度。如DX2单元。整个DX系列采用与钴合金系列相同纸盆。唯一的不同是稀土磁体材料。DX系列的声音比经典的A系列要多一点暖和，中频更靠前。 EX 系列 是Lowther的新产品。同样采用最现代的稀土磁体材料。EX系列的单元都有一个精确调制的声腔(acoustic chamber)。如EX2单元。纸盆组件在后面的声腔和安装在前面的相位均衡器之间压力平衡。只有低音频率会穿过声腔，从而避免了低音/中声频混淆，这经常是染音的原因。

完整的扬声器系统

[ Acousta 115 ]    [ Fidelio ]    [ TP1 London ]    [参考书资料]

让我们讨论完整的扬声器系统。Lowther单元是一种高压短冲程的装置，并非一般传统喇叭单元，因此它们不适合典型的低音反相音箱。 为了播放低频信号，Lowther单元必需配合号角式或迷宫式音箱。号角式音箱的原理，是把高压短冲程的空气运动转化成大动作的空气运动，从而达到低频效果。号角式或迷宫式音箱的低频音色纯度是绝对一流的，绝无反相音箱那种低频过肥或隆隆作声的问题。完整的扬声器系统喇叭声路是按照物理原理精确计算出的。号角路径越长，低频点越低，但是体积也相对越大。点击这里见世界最大的号角喇叭。 从一开始音响爱好者就接受号角是扬声器中最高效率的事实，甚至可以说是唯一达到完美效果的方式。但诸如有限的合适的材料，导致进一步探索扬声器的困难。幸运地，我们取得了进展，Lowther是经过七十多年实践的最佳扬声器。点击这里见有关号角喇叭的参考书资料。 [ Acousta 115 ] [ Fidelio ] [ TP1 London ]

[ 本帖最后由 Pan 于 2008-8-31 18:28 编辑 ]

Pan

.................

[ 本帖最后由 Pan 于 2008-8-31 18:34 编辑 ]

Pan

阅读资料推介

[ Acousta 115 ]    [ Fidelio ]    [ TP1 London ]    [阅读资料推介]

La Progettazione Dei Diffusori A Tromba （号角扬声器设计） By Jack Dindsdale 本书，用英语和意大利语写成，包含大量有关号角扬声器设计的文章并配有计算机程序，开发者为Giampiero Matarazzo，程序拷贝在软盘上，用于计算带有号角的扬声器的音箱。     本书还包含几个Lowther音箱方案及拟与Lowther单元一起使用的单独设计。      本书由Audion Magazine杂志出版。该杂志介绍有关音频真空管技术、扬声器、高保真奥秘、高保真历史和新闻。      本书可以向意大利Audion杂志社的L Macri先生订购。 传真：0039 055 8277528 电话：0039 055 827292 C.P. 6599 50127 - Firenze - Italy 网址: http://www.audion.net 电子信箱: info@audion.net

Edmundhuang

我觉得第二套象巨型抽油烟机

manray

pass的设计，全文见附件
