请教各位，如何做ＤＩＹ　ＲＡ１？？？(买不到零件，凑行吗？)

Bluetango · 发表于 2008-11-8 10:44:08

感谢关注耳机俱乐部网站，注册后有更多权限。

您需要登录才可以下载或查看，没有账号？注册

x

小弟现在在天津，昨天没事去了趟鞍山西道想买些ＲＡ１的元器件回来开始我的处女作！可是出师不顺，按咱帖子上的几篇文章里的图上给出的元器件的数值去配，可是问了几家都说没有我要的。最后就１００Ｋ的电阻是有的，１２１Ｋ，４６４ｋ的电阻没有，只好用几个来凑的。５ｕＦ的那两个最关键的电容也没有，所有的店都不知道什么叫苏伦电容，只好买了两个4.7uF的和两个10uF的电解电容准备试试！这几个电容看起来很小，和帖子上的那种不一样，帖子上的照片很大的！不知道能不能用！
还有，就是运放我说要４５５６的，那店里的４５５６不是８脚的，是１６脚细长的，我没敢要。换成了５５３２了，不知道行不行！
总之很不顺，只是我的第一次，本来就不太懂这些，以为拿着元器件的单子就能配出来了呢，没想到竟然会这样。也不知道做完了能不能出声音！！！
还有就是看图上用两个９Ｖ的电池供电，电路上还并着两个１１２ｎＦ的电容，我也没买到，想用０．１ｕＦ的代替不知道行不行！

还有想让各位老烧帮帮忙，说说如何入门才是！谢谢了！！！我感觉要象这样下去我可能连门斗入不了了！)

[ 本帖最后由 Bluetango 于 2008-11-8 10:53 编辑 ]

Bluetango · 发表于 2008-11-8 10:44:47

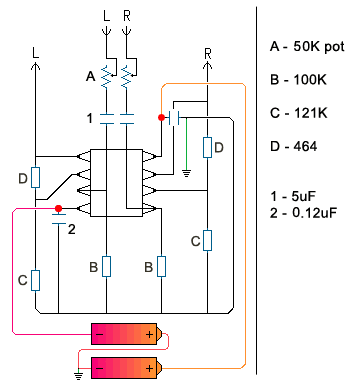

我就是按照这个图去买的零件

先来介绍一下原厂RA1的零件组成：首先心脏是一枚运放JRC 4556AD，这款运放号称能提供大电流输出。价格超级便宜（几块钱一个）但是一般的零件市场不太好买到，可以网购，只是路费比运放还贵。其它部分的零件非常简单，只有3对电阻，分别是100K，121K，464R各两个。两对电容，分别是5uF的苏伦（SOLEN）电容和0.12uF的普通垃圾电容各两个。电路版一块，看图可以看出电路版质量是非常之低档。100K电位器一个，货色也没好到哪里去，不过质量应该还过得去。其他的零件还有耳机座一个，双联小开关一个，发光二级管+窜连电阻1个，两个9V电池供电，木头外壳一个。

[ 本帖最后由 Bluetango 于 2008-11-8 10:51 编辑 ]
