图来了，大家请进！求助！！我自己做了个RA1，左声道很好右声道声音很小破音和噼啪！

Bluetango

交易区新帖推荐

我第一次做耳放，这个ra1用了一个下午。左声道声音很好，可右声道已开始没有声音，电位器音量调大后右声道有声音了，能听出是在放音乐。可是声音是破的还噼啪响一道重音就跟耳机炸了一样，明显右声道是坏的可是没查出错误来。
后来把电位器去掉直接接输入，右声道的声音好了一点，能听了，跟收音机信号不好一个声音的。不过左声道的声音却变坏了，虽然没破音但音质变的干撇了。右声道的声音比左声道小一半，还是破的。
我焊的时候很多地方都是直接用电阻的脚来连接的，不知这样焊行吗？应该如何焊，效果好？
请各位高手看看为什么会这样！
帮帮我！！！
谢谢!
一会上图

[ 本帖最后由 Bluetango 于 2008-11-13 09:22 编辑 ]

Bluetango

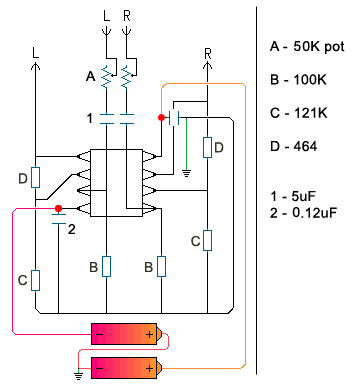

我用的是这张图！
464的电阻用的是240+200+24；121K的电阻用的是120K+1K；100K正常，
0.12uF的电容用的是0,1uF；5uF苏伦电容（没找到）用的是4.7uF的电解电容；
运放没找到4556，用的是5532。

[ 本帖最后由 Bluetango 于 2008-11-13 09:18 编辑 ]

Bluetango

我的图已经上完了，等待给为高手前来指点小弟！
小弟希望能够在DIY音响这条路上走下去！
谢谢！！！

换大米的

1.仔细检查线路，有没有焊错。
2.输入电容极性，应该负极引脚朝外。
3.用电阻的引脚做为焊接引线，没问题。
4.检查两个电池的电压是否对称。

说的太笼统。

Bluetango

电容的两个脚，长的那个是不是正极？

换大米的

在未剪引脚之前，一般长脚是正，短为负。外皮上也有印字标记。

smperi

原帖由 Bluetango 于 2008-11-12 22:26 发表
我用的是这张图！
464的电阻用的是240+200+24；121K的电阻用的是120K+1K；100K正常，
0.12uF的电容用的是0,1uF；5uF苏伦电容（没找到）用的是4.7uF的电解电容；
运放没找到4556，用的是5532。

图片太小，看得不是太清楚，但似乎看到RCA插座部分有错。

右声道可能存在虚焊的状况。

xjsman

自激了．在电阻Ｄ上并个２０－３３Ｐ的电容．
