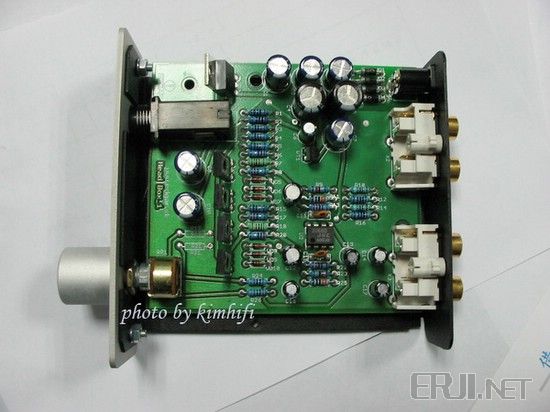

宝碟的耳放图，有个问题没搞明白～～～

我是毒蘑菇 · 发表于 2008-12-14 10:41:18

感谢关注耳机俱乐部网站，注册后有更多权限。

您需要登录才可以下载或查看，没有账号？注册

x

这个耳放的原配电源非常山寨，电源上写着output: ac 16v 800ma made in guangzhou 电源的包装上没有字，独立的一个白色纸盒。我估计是国内代理商自己给配的。

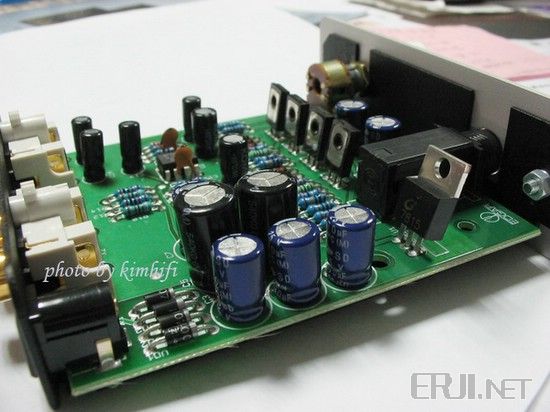

所以一开始我觉得可能是标错了，应该是output dc 16v 800ma才对。最近想给耳放换个电源试试，于是看了宝碟官方网站资料，还真是AC输入的，耳放背后的电源插口也有"~"交流电标识，写着Power ~ 16V，奇怪了，一般外置电源的一般都是DC输入才对，我拆了电源看里面就一个看上去很差的变压器，再看电路板，好像也找不到到整流器啊，那个7815应该是DC输入的稳压管，在它之前好像就几个电阻和电容了，什么情况呢？
AC 16V 的电源实在是难找，要是能用DC 16V的笔记本电源就方便了。

[ 本帖最后由我是毒蘑菇于 2008-12-14 11:04 编辑 ]

我是毒蘑菇 · 发表于 2008-12-14 10:43:56

这是宝碟官方网站的截图

smperi · 发表于 2008-12-15 19:59:59

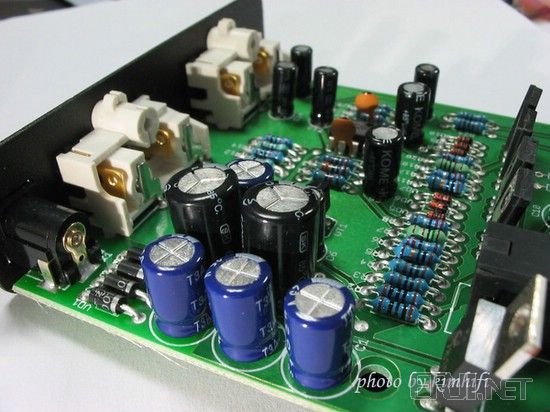

电源输入插座后面的VD1-VD4难道不是整流电路吗？

我是毒蘑菇 · 发表于 2008-12-16 10:44:27

这样啊，呵呵，不好意思，我对电路不懂。

那不是多此一举吗？直接直流输入不是更好？16V DC的电源容易买到，16V AC的根本找不到。

wlm888 · 发表于 2008-12-16 19:07:19

用直流电源的电压要20V左右的，

换大米的 · 发表于 2008-12-17 22:47:51

市售DC16V电源质量好的少，很多波纹很大。
AC16V的变压器很多，AC17V、18V也能用，可以给7815加一个小散热片。

柏林爱乐 · 发表于 2008-12-24 23:15:12

我用IBM笔记本的电源:输出16V直流4.5A(笔记本原配,市场上全是山寨货)插头正负极和形状完全一致,很好很好.

wzchen · 发表于 2009-1-7 18:31:02

实际上市售的各种稳压电源都能用，只要电压和电流匹配，插头能插入。而且不用分正负极性（因内部有整流电流的关系）。16伏的交流整理后直流电压在22伏左右，所以可找一个22伏电压、电流大于800毫安的稳压电源即可

wrcar · 发表于 2009-3-8 02:14:21

从图上看耳放里有整流滤波稳压电路，这样不管交直流都可以直接输入，里面的桥式整流电路还能自动校正输入直流电源的极性；三端稳压是7815，即是15v正电源，只要输入电压大于15v即可，但最好也不要超过25v。

hainan_sanya · 发表于 2010-4-12 17:11:54

我有个一样的.卖了寄给一个兄弟,他插了16v扫描仪的直流电之后就没声了。
维修的时候换了2个单极管。就是电源插头后面4个的其中2个。
请大侠们解释一下。

永远聆听 · 发表于 2010-8-10 22:10:48

用料也一般的啊

子木 · 发表于 2010-8-11 12:16:33

这并非多此一举,很多耳放都这样,比如小莱曼也是AC输入，同时也可以DC输入，反而是方便了大家。

你的标的是AC16V，那么选择的余地就更大了，同时，你也可以直接输入DC18V。

耳放内部整流，起码是比那些个电源有保证。。。
