(求助）DIY了一个RA1, 声音破，请DX帮忙诊断(已解决）

glorye

交易区新帖推荐

近来悠闲无事，DIY了一个RA1, 也是得益于论坛上各位的经验。但完成后一听，声音实在差劲，似乎低音破，噼里啪啦的，我的接地方法是把两节9V电池的中间点和所有该接地的连在一起。 在没有音频输入时，耳机座端有35mA的输出电流，电压是8.3v. 正常吗？另外，电容用的是solen 5.1uF, 后来换成8uF 的国产电容， 声音似乎好一些，但还不能接受。谢谢大家的帮助与指导。

[ 本帖最后由 glorye 于 2009-1-14 17:12 编辑 ]

smperi

有条件拍几张各个角度的照片发上来，才便于帮您判断分析。

glorye

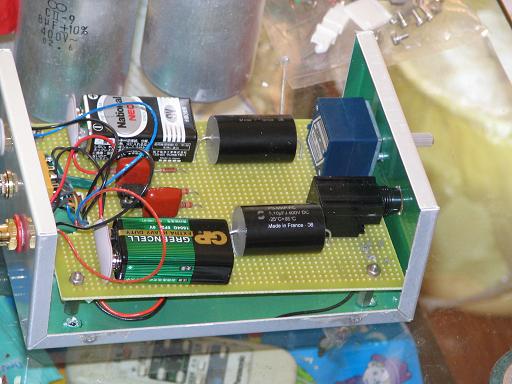

上照片了1

glorye

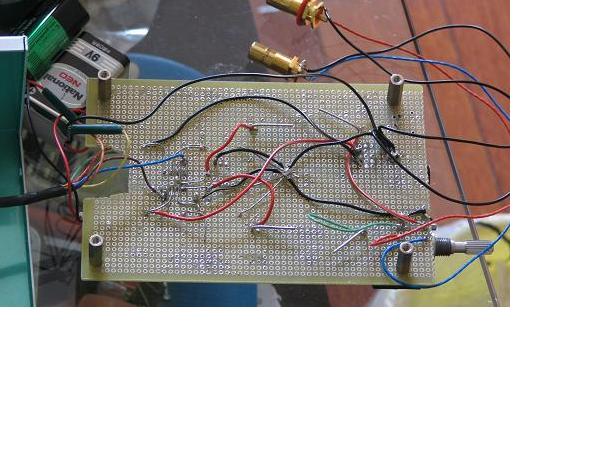

照片2
背面走线凌乱，水平如此，见笑了。

[ 本帖最后由 glorye 于 2009-1-2 11:07 编辑 ]

glorye

照片3
这是参照用的电路图， 其中从RCA输入的我改动了一下

glorye

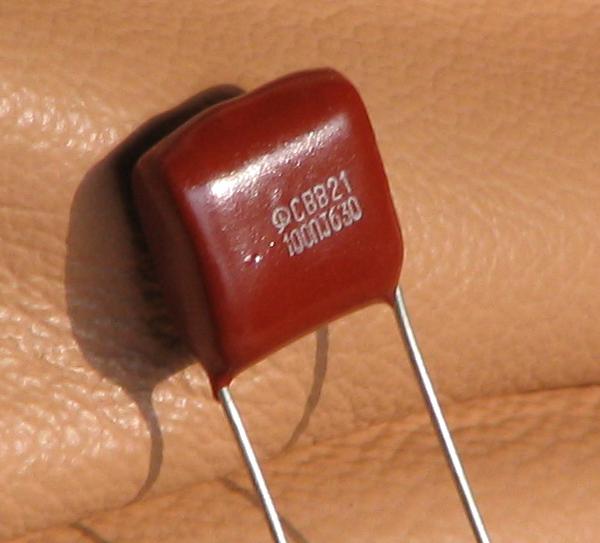

照片4

glorye

照片5

glorye

OP用的是JRC 4558A, 电阻是1/4W 的 DALE 484R,100K,121K。电池电压一个8。8V,另一个8。6V, 焊接基本上没有虚焊，就是出不了好声。望指教。

[ 本帖最后由 glorye 于 2009-1-2 11:08 编辑 ]

smperi

图纸是我画的没错，按这份图纸装绝对会正常工作。

2节电池是否是电压正常的新电池呢？几十元一只SOLEN电容都舍得买，2元一节的电池为什么不一次买两节啊？

照片1、2实在不忍心看，太杂乱了，也没办法看清楚线的走向。

耳机插座端不应该量到这么大的电流和电压，既然都装了插座那就先换一个运放看看吧。

smperi

既然用Canon S1拍照片，为什么不发分辨率高一些的图片呢？

glorye

原帖由 smperi 于 2009-1-2 13:15 发表
图纸是我画的没错，按这份图纸装绝对会正常工作。

2节电池是否是电压正常的新电池呢？几十元一只SOLEN电容都舍得买，2元一节的电池为什么不一次买两节啊？

照片1、2实在不忍心看，太杂乱了，也没办法看清楚线的 ...

现在电池电压基本相同，8。8V, 请问，正常的耳机输出孔那里的电压是多少？这个电压大小与那些因素有关？谢谢smperi

smperi

元件排布太分散，0.1uF退耦电容离运放太远，易引起自激……何不用现成的印板呢？

glorye

再次检查电路，焊接，均正确。有另外一个新发现， 耳机插上后，音源有输入， 电压是DC0.65V(左声道），DC 0.45V (右声道），所以背景噪音很大， 电池电压是相同的，DC 8.8V,

回SMPERI:
    0.1uF 离开运放很近， 4mm, 可以吧

smperi

原帖由 glorye 于 2009-1-6 21:13 发表
再次检查电路，焊接，均正确。有另外一个新发现， 耳机插上后，音源有输入， 电压是DC0.65V(左声道），DC 0.45V (右声道），所以背景噪音很大， 电池电压是相同的，DC 8.8V,

回SMPERI:
    0.1uF 离开运放很近 ...

有音乐信号进来就有输出电压的，这是正常的，背景噪音大，请先检查电位器。

glorye

问题原因明了， 是运放的问题， 换上NJM4556AD后，噪音基本消失。声音也好了不少， 但和CD 自带的耳机输出差了很多。 后来，又试了5532AN, 5532DD, OPA2604, 都不理想。
还有，电池很费啊，看来要DIY个交流电源。
