找到一台先科VCD话放板改制了电脑用的平衡输入话放+耳放

图一  拆机的话放板
品牌机的元器件选材和线路设计都很考究

改装要领：看懂电路变更几个元件即可成为平衡话放和耳放

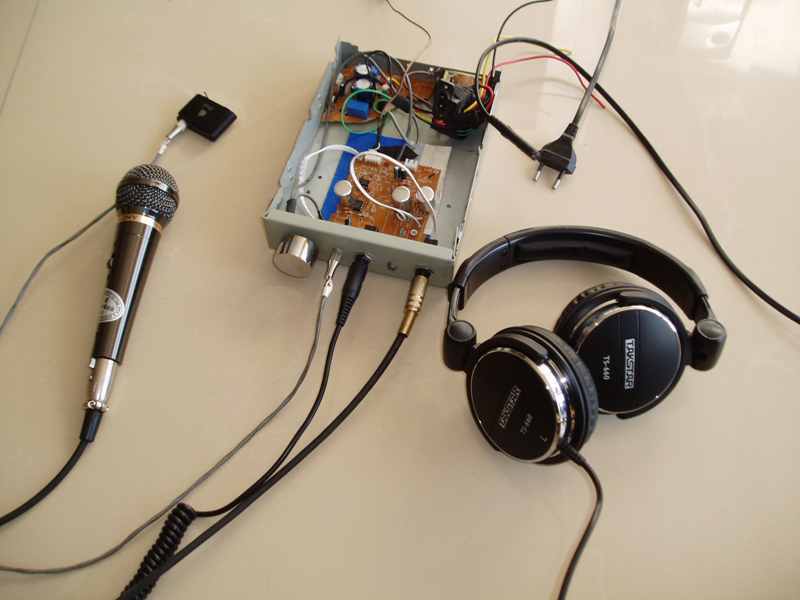

图二  利用废光驱壳做的话放屏蔽机壳

电源滤波：采用2 X 16V4700UF小体积电解电容，加2只 63V0.1UF的优质电容。无需三端稳压，几乎无底噪。
耳放和话放输入耦合电容采用军用2UF160V金属化电容，话筒放大输出特别注意，要使用屏蔽线。
运算放大器，使用JRC4558和NE5532其实区别不大，音色方面，耦合电容才是最敏感的器件。
其他：添加48V幻像电源可以采用二极管+ 电容的方式升压。在话筒平衡输入端加2只6.8k电阻。
         简单的幻想电源，可在+15V加晶体管电子滤波，没有任何噪声！

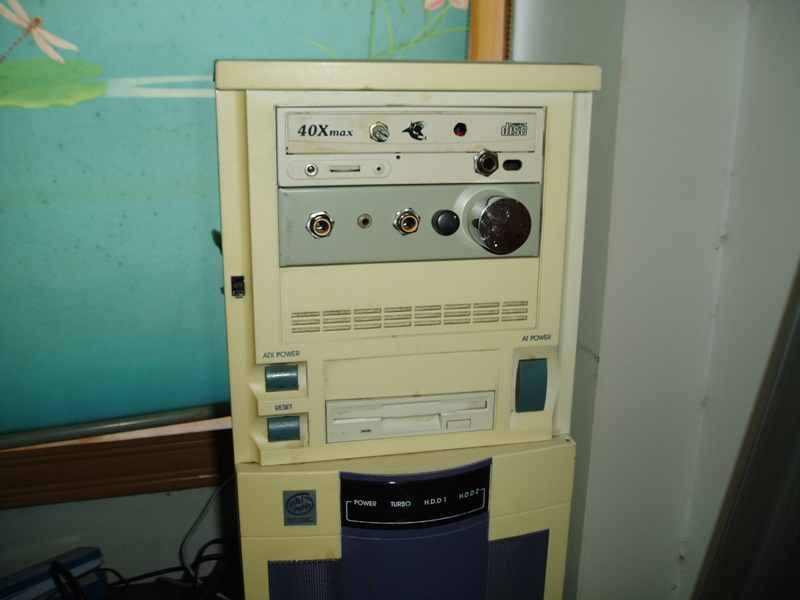

图三  制作成功置入电脑的话放+耳放

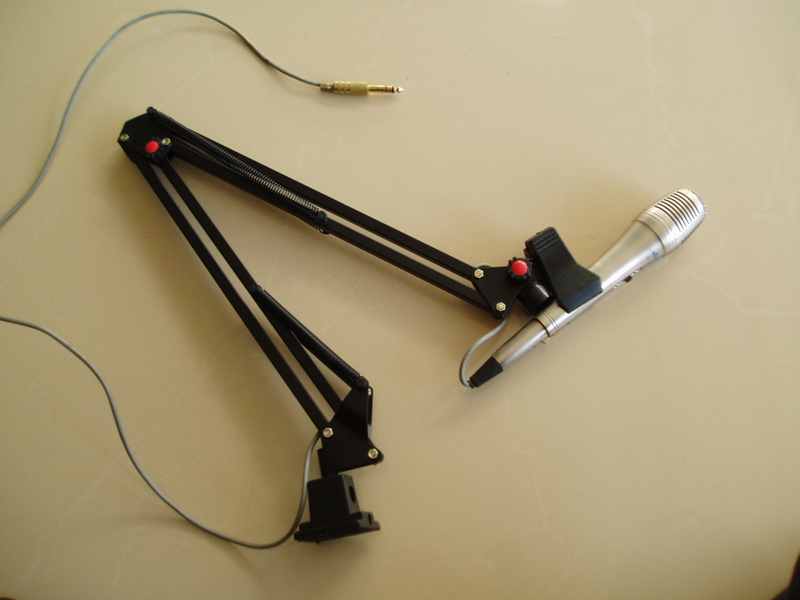

图四  用台灯架制作的伸缩话筒架

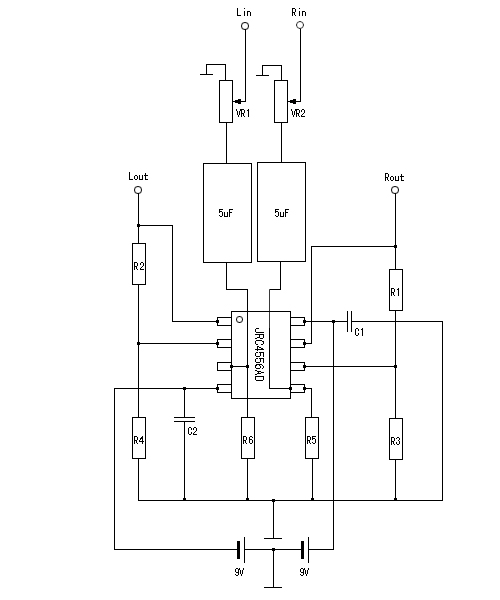

原理图参考：

耳放：


5532平衡输入话放：


现在发现，供电完全可以直接用电脑的机箱电源，接线方式：
机箱电源   电压        颜色标识           声卡        功能        颜色标识
          +12V        黄                插孔        线路输入        浅蓝色
           -12V        蓝                插孔        话筒输入        粉红色
            +5V        红                插孔        耳机输出        浅绿色
            -5V        白
           地线        黑色


近期到旧货市场订了一批品牌机的话放板，发给大家看看
有兴趣的朋友可加我的QQ 250898177 交流
http://laiba.tianya.cn/laiba/Alb ... AuthEventSource=SSO

上传的测试效果，录音小样试听：
http://fc.5sing.com/1772392.html

[ 本帖最后由 cxcnc 于 2010-1-4 00:28 编辑 ]

春暖花开

废物利用！！！
