维护德国森海 HE60+HEV70(俗称小奥菲斯)静电耳放套装

rhad · 发表于 2016-6-22 09:18:28

感谢关注耳机俱乐部网站，注册后有更多权限。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 rhad 于 2016-6-22 09:19 编辑

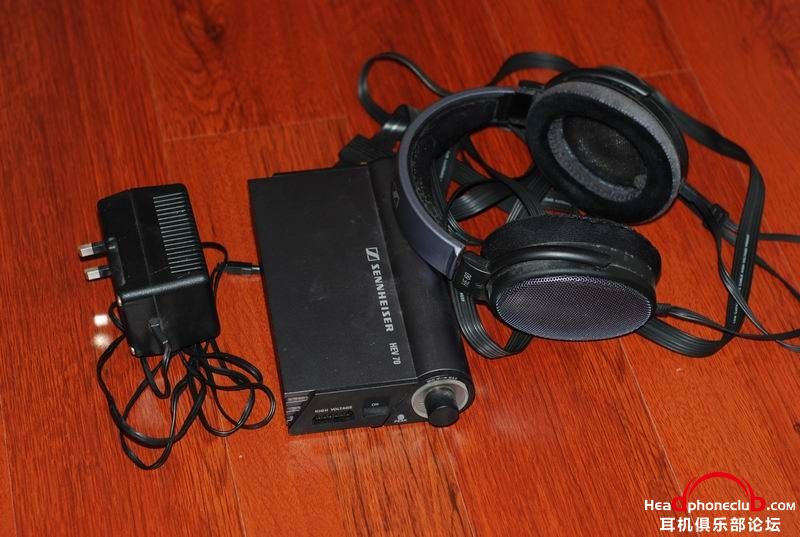

一、故障：机主描述，HE60+HEV70不能使用，不开机。

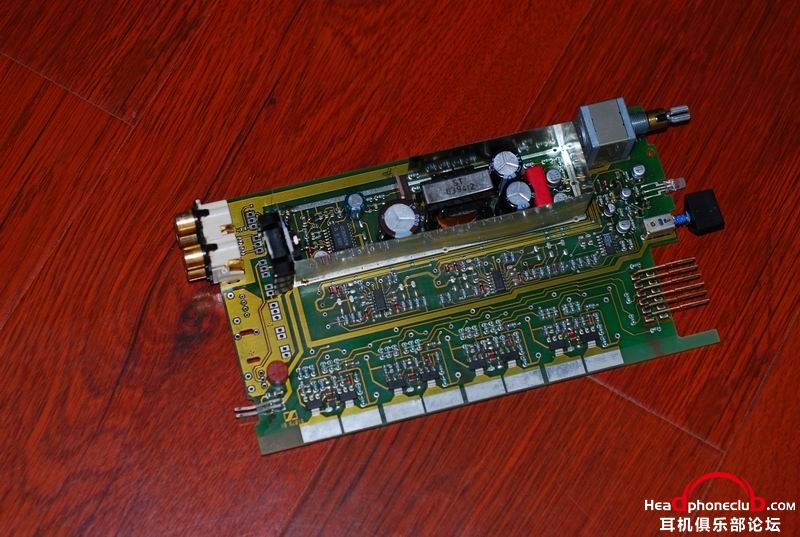

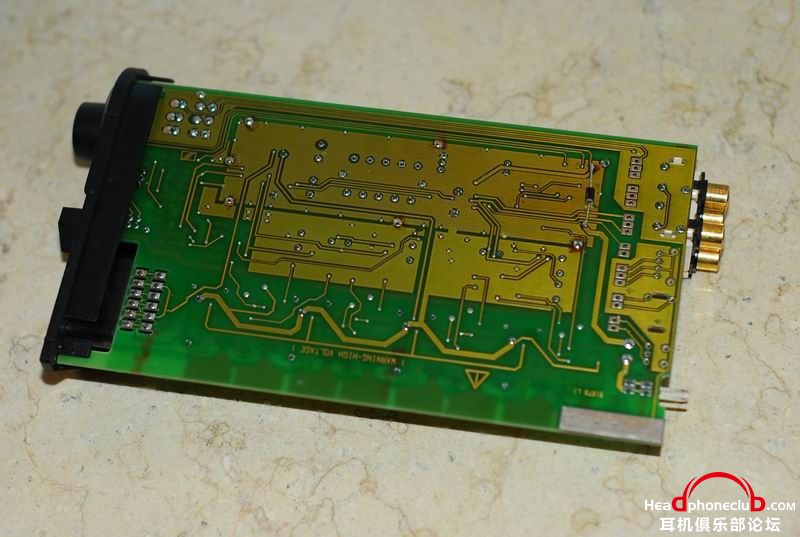

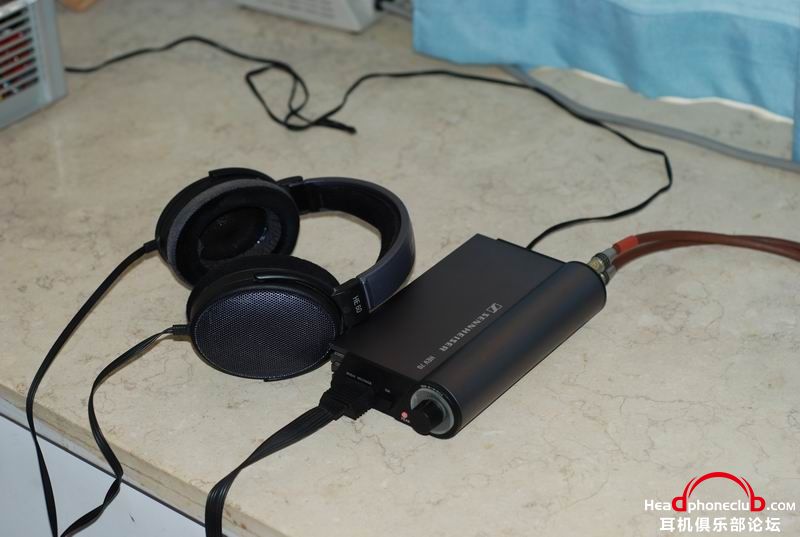

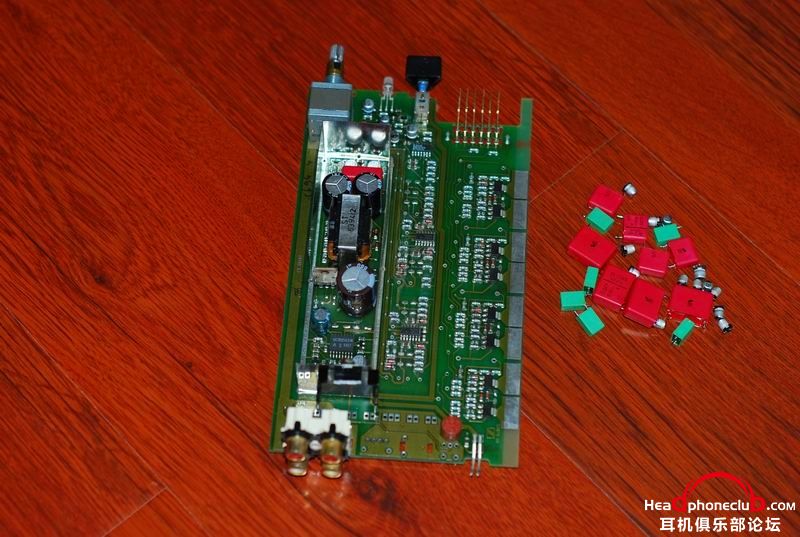

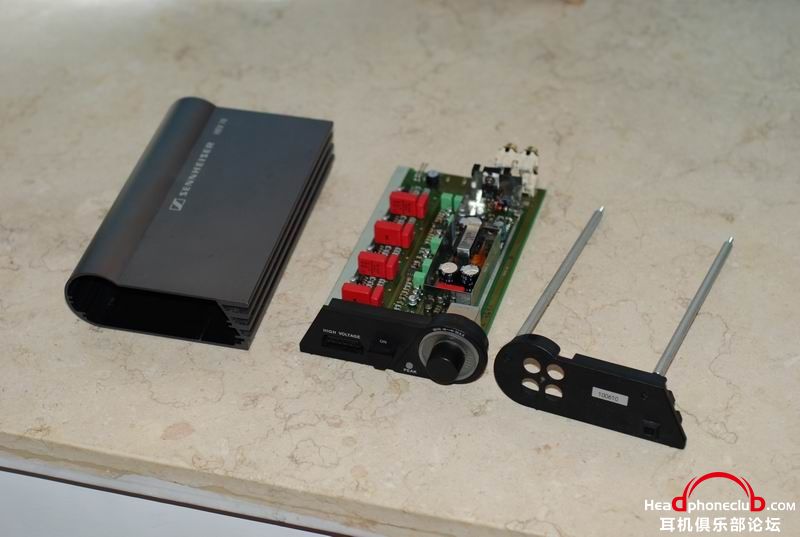

二、故障分析：收到用户HE60+HEV70。打开机壳后，插上电源开关，电源指示灯不亮，测量电压经保险管后无输出，更换新的保险管，注，烧保险管一般是放大电路有故障，才会引起烧保险，此时要开机必需要接上保护灯，开机，灯很亮，说明放大电路真有问题。目测有一路有电阻和管子烧焦。电路板表面，全是电解液，把电路板上的元件都腐蚀发黑绿，有的开关二极管4148也脱焊。先把板子清洗一遍，把元件补焊，烧坏的电阻和三极管更换同型号的，开机，此时，保护灯不会发亮，说明故障也排除，测量每路输出均为0.0V以下。接上耳机和音源试听，美妙的音乐出来了，小奥就是小奥，声音真的不错哦。

更加高清大图请参阅：http://user.qzone.qq.com/397252917/blog/1466552286

steinfigur · 发表于 2016-6-22 09:21:29

老兄这个手艺都可以磨小奥了

rhad · 发表于 2016-6-22 09:24:22

d7day · 发表于 2016-6-22 10:45:11

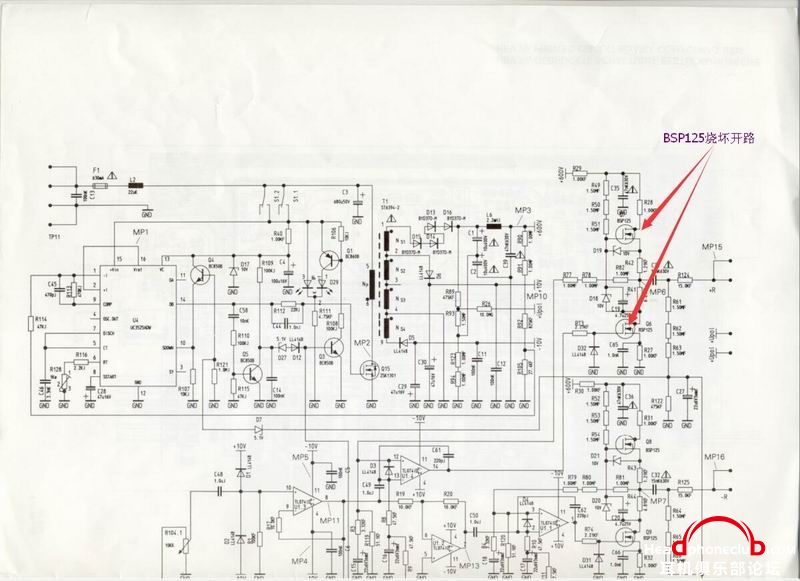

电路很简洁，不错。输出MOSFET烧掉可能是工作点飘逸了，主要诱因是电容击穿。

avantgarde · 发表于 2016-6-22 11:08:00

楼主高人！
高人能不能给张清晰点的电路图？收藏之。多谢多谢!

rhad · 发表于 2016-6-22 11:13:17

http://user.qzone.qq.com/397252917/blog/1466552286大图这里有，论坛要压缩才能上传。

chestnuts · 发表于 2016-6-22 11:22:54

动手能力强的，赞一个

小奥声音非常有感染力。

rhad · 发表于 2016-6-22 12:21:17

谢谢，声音是不错了，很喜欢。

云之光 · 发表于 2016-6-22 19:22:12

小奥应该很好听！

rhad · 发表于 2016-6-22 19:53:31

入门值得拥有。

haiwenchen1873 · 发表于 2016-6-22 23:47:43

佩服楼主。。。

rhad · 发表于 2016-6-24 00:38:12

谢谢

avantgarde · 发表于 2016-6-24 05:21:56

谢谢楼主。

rhad · 发表于 2016-6-25 20:00:28

:D:D

yetifc · 发表于 2016-6-26 12:52:12

给rhad点赞，一个字：好手艺
