[分享] 新手入门芯片耳放

休闲在成都 · 发表于 2004-12-4 16:53:51

高手帮我看看这样的元件取值可行吗？

用双5532做47耳放

100K　对地
10K　4.7K　反馈脚　
47欧　输出　　另：这个电阻有两种接法，一个输出通过它之后再流到10K的反馈电阻。一个是10k反馈直接按输出脚。何种好？

输入电容可否用CBB无级电容？我准备取1UF，手头刚好有。

电压用双9伏整流为12伏多一点，滤波电容3300UF，就取消你电路中的100UF和电阻。还有，接LED的话，9伏整流出来的电压，串多大电阻？能否给一个计划公式或表格。我还想在其它东东上加LED

忘了讲，我准备推出32欧耳机。声卡的音量本身已经很大了，要在电脑里调到很低才合适

digi01 · 发表于 2004-12-4 17:00:48

器件数值很好。没有任何问题。

输出电阻的接法，还是用一个10k反馈直接输出脚的方式。47欧的在反馈环外面。

9-18V直流，LED的电阻通常在10K或者稍微多一点。要根据需要微调，LED的个体差异很大的。

祝你成功哥们。

休闲在成都 · 发表于 2004-12-4 17:23:01

可是我的声卡音量本身较大，会不会弄成耳放音量电位器只敢开一点点？
47耳放＋32欧耳机

digi01 · 发表于 2004-12-14 15:11:10

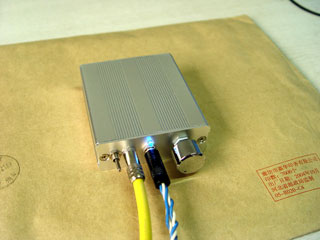

新做的小机器。

digi01 · 发表于 2004-12-14 15:12:29

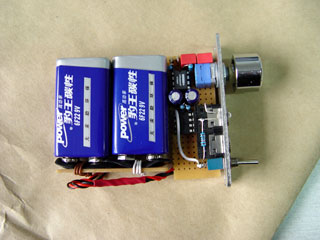

内部的图。

digi01 · 发表于 2004-12-14 15:15:41

和CM5一起的合影，可以看出有多么小！

cruelfox · 发表于 2004-12-14 18:22:53

真的很漂亮。
  那个mini的电位器哪里有卖的？

digi01 · 发表于 2004-12-15 08:57:19

在西四新宝莱特的最里面，有一个好像总是睡眼朦胧的女老板，有很多品质电位器卖。

killme · 发表于 2004-12-23 16:44:10

digi01把这个小可爱出了吧，我眼睛都在流口水了--别忙，我先擦一下！绝非灌水，太喜欢，朝思暮想几天了，每天来看一次。

digi01 · 发表于 2004-12-24 11:11:34

鼓励大家动手制作，电路已经成熟了，做起来主要是时间和手工的花费。我现在几乎没时间DIY了[s:18]

上面的小机器是帮朋友制作的，害他等了两个月 [s:24]

killme · 发表于 2004-12-24 16:04:49

是想自己做的，无奈小地方、没有一家电子元件商店，找元件还要到家电维修的地方遭JS狂黑，就这样也跟不凑不齐所需元件！看着大家讨论这么热烈，只能望机兴叹。

DIY-终结者 · 发表于 2005-1-6 06:20:50

2倍放大悬了点，4。7欧姆的建议换成0。47的

damami · 发表于 2005-1-6 10:34:59

下面是引用digi01于2004-12-14 15:15发表的:
和CM5一起的合影，可以看出有多么小！

能帮忙做一个吗？ [s:39]

ahsungf · 发表于 2005-1-14 13:40:53

下面是引用puppet于2004-09-09 11:24发表的:

用电池供电就不用滤波了。
滤波是用在交流转直流时滤去脉动电压，使电压峰值趋于平直。

滤波电容是不能去掉的，电池也有内阻，不用滤波电容的话，容易产生自激。

ahsungf · 发表于 2005-1-14 14:07:07

下面是引用bloodybird于2004-11-19 16:59发表的:

我也遇到这个问题了，斑竹救我！

偏置电流太小，把那个一M的电阻换成10K到100K之间的就行了
