郁闷，解决不了，晒太阳了，大家帮助

vidiy888 · 发表于 2004-11-26 00:11:28

感谢关注耳机俱乐部网站，注册后有更多权限。

您需要登录才可以下载或查看，没有账号？注册

x

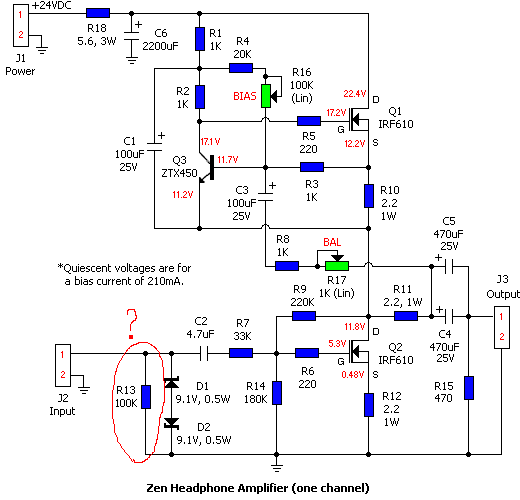

ＭＩＮＩ　ＺＥＮ不论是我自己设计的板还ＤＩＧＩ０１的原板，不上Ｒ１３　１００Ｋ的输入电阻一切都正常，各点电压都对，Ｑ２　Ｄ＝１１.２Ｖ管子也热，　但一Ｒ１３上就不行了，Ｑ２　Ｄ上升到１７－－１９Ｖ，接上信号也一样，有声，一般，而且管子没一个发热的，肯定不对，又找不到原因，弄了好几天，晒太阳了，郁闷．大家帮助

牛哥 · 发表于 2004-11-26 00:58:50

估计是PCB设计的走线有问题吧，不然不会出这个问题。
或者是C2漏电？

vidiy888 · 发表于 2004-11-26 01:37:29

有一块板是ＤＩＧＩ０１的原板，前端输入部分的元件除了你说的电容外都换过了，明天换一下试试，ＴＨＡＮＫＳ　

牛哥 · 发表于 2004-11-26 01:47:55

C2在电路中是用的无极性电容，用电解替换的时候，一是要注意选择漏电小的品种，二是要注意电解的负极接输入，正极接R7

y-163 · 发表于 2004-11-27 15:33:33

C2问题。

kopfhorer · 发表于 2004-11-28 09:31:05

C2漏电大，可以等效看成直流短路
Q2的偏置电阻由此改变
原来：R9（220k）,R14（180k）分压
加上100k：R9（220k）,R14（180k）//（100k+33k）分压

明显可以看到加上100k后改变了Q2的偏置,Q2的栅极偏压下降，导致Q2无法正常导通

vidiy888 · 发表于 2004-11-29 00:24:11

多谢各位帮忙，问题确实出在Ｃ２上，我怎么也没想到两声道的电容都漏电，要是有一个好使我也就解决了，ＭＫＰ的电容漏电我是第一次遇到，看来还是经验不足啊．

yeyellow · 发表于 2004-12-12 17:02:38

高手！
