关于用OPA4134做前级TPA6120A2做后级的耳放，请大家砸砖!

hqsima

交易区新帖推荐

  几天看到TI出了一款高保真耳放芯片TPA6120A2，所以特意向TI申请了一些TPA6120A2、OPA4134样片，准备做个耳放，大家给点建议。多多砸砖。最好有以前的成熟的电路图可以借鉴一下，大家交流，发到我的信箱：hqsima@memsic.com

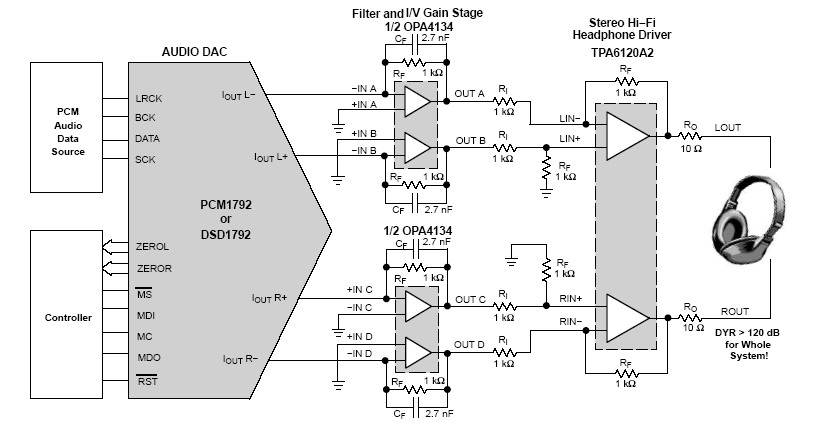

上图是TPA6120A2应用资料当中推荐的（前面的DAC我不用，直接模拟输入，OPA4134做前级TPA6120A2做后级）
还缺少成熟的供电电路和一些整合的细节方面的资料。

hqsima

  前面的DA（24位192k的好咚咚）我不用，那个太贵了1K的量单价要$11.0，而且我没有数字音源。关键是电源那一块，我手头有一个旧的PC电源，我看了一下，很多电容和DC-DC模块都可以用，还有变压器我实验室有很多种，各种电容和电阻都有，就是没有好的电路方案，大家推荐一些！

digi01

这个电路很好，器件备齐了吗？做起来给大家说说。

hqsima

器件已经差不多齐了，我准备简单一点做了。考虑到耳放功率比较小，我准备用一个E型变压器和整流电路加手头有的LM317T做一个24V的电源，手头倒是有两个旧的PC电源，有12V数字电源输出的，不过体积太大，而且器件比较难拆，过几天搞个热风枪把能用的器件都拆下来。或者干脆把变压器和整流电路外置（买现成的24V直流塑壳电源，不知道有没有36V电源卖），耳放的盒子里面加稳压的LM317T和稳压管做成+12和-12电源。后面的电路倒是很简单，看了TI的应用资料理解的比较清楚。

hqsima

想问一下各位，那个电路图中的OPA4134中输入端的两对差分信号是不是就是二声道模拟输出（一根左右声道公用的差分“－”，另外两根分别是左右声道的差分“＋”）的信号啊，也就是普通耳机接口输出的三根线，还是必须经过DA（如PCM1792）得到的专用差分信号？

hqsima

TPA6120A2的主要参数
· 80 mW into 600 欧姆 From a ±12-V Supply at
0.00014% THD + N
· Current-Feedback Architecture
· Greater than 120 dB of Dynamic Range
· SNR of 120 dB
· Output Voltage Noise of 5 µVrms at
Gain = 2 V/V
· Power Supply Range: ±5 V to ±15 V
· 1300 V/µs Slew Rate
· Differential Inputs
· Independent Power Supplies for Low
Crosstalk
· Short Circuit and Thermal Protection

Three key features make current-feedback amplifiers
outstanding for audio. The first feature is the high
slew rate that prevents odd order distortion
anomalies. The second feature is current-on-demand
at the output that enables the amplifier to respond
quickly and linearly when necessary without risk of
output distortion. When large amounts of output
power are suddenly needed, the amplifier can re-
spond extremely quickly without raising the noise
floor of the system and degrading the signal-to-noise
ratio. The third feature is the gain-independent fre-
quency response that allows the full bandwidth of the
amplifier to be used over a wide range of gain
settings. The excess loop gain does not deteriorate at
a rate of 20 dB/decade.

liyizhe

楼主……申请样片一次申请5片？什么过程呀？我也想申请几片……

hqsima

很简单的，你上www.ti.com，先注册，就是填好自己的公司地址和电子邮件，然后TI发送激活邮件给你，你激活后就可以去申请样片了。一般单片$10以下的都是机器自动处理免费样片订单，每次可以申请8种样片，每种最多可以申请5片。当天TI就用UPS发给你了。

total

TI的应用和原理图自然有它的道理，平衡输入相对容易制作成功，要做单端的话就要注意输出直流了，电流负反馈的芯片中点电位还是比较难控制的。画板的要点在相关的data sheet里面已经给出。

liyizhe

偶要是个人的话怎么申请样片……学生……没开公司呢还……

hqsima

那你就填学校的名字，用途就做教学研发，TI对学生和研究所应该是有特殊优惠的，应该比公司更加容易申请样品。如果你是在国内的话只能通过国内的TI网站申请，TI中国有一个样片发货中心的，不过国内好多样品申请不到，如TPA6120A2就没有，需要发邮件和TI的销售代表联系才能拿到，比较麻烦。我是以我们美国总公司的地址申请的，再委托同事寄回国内。
