SONY NH1、n10拆解图

北冥有鹏

交易区新帖推荐

  NH1使用了和n10一个系列的abx光头型号为abxu，激光束波长790nm；和n10/n910/n920上的abx1r不可以通用

北冥有鹏

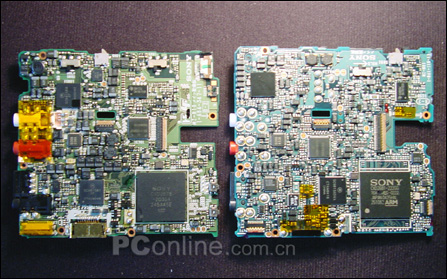

PCB主板对比

北冥有鹏

录音磁头的区别

　　磁头的形状和线圈的阻植和N10的不一样了，和n10不能通用电源ic，录音控制ic为SC901585，n10为SC901581（是天津的motorola出厂的）

北冥有鹏

ic701电机|、寻迹&聚焦线圈驱动ic：

　　和n10/n910一个型号，同样为MOTOROLA代工，在SONY MDLP以后的md产品中大量采用（MZ-R900，E900，E909，R909，R910，N1，N710，N707，N910，N10，NH1等）同时2个型号使用的主轴电机,步进电机都是一样的,可以通用

和n10对比的图片：

sheruire

强的
拆成这个样子

bingbing1109

老大你真舍得～

北冥有鹏

下面是引用bingbing1109于2005-01-11 20:56发表的:
老大你真舍得～

呵呵，当然不是我拆的

echostyle

  晕，盗版图片呀






















[upload=jpg]UploadFile/2004-11/20041126123359316.jpg[/upload]

echostyle

原文章请看这里
http://www.esdigi.com/dispbbs.as ... ;ID=2858&page=1

echostyle

随着价格从上市之初的三千多元猛跌到两千五左右的HIMD着实给广大MD玩家带来了
不小的惊喜，无论是PNP即插即用、FAT格式的支持抑或PCM格式的援用，都给索尼日渐衰败的MD体系注入了新的活力。那么浮华背后到底蕴藏这什么样的玄机让HIMD成为了索尼重整WALKMAN品牌的救世主？下面我们就让我们从硬件的角度来分析一下HIMD的含金量吧！


虽然NH1使用了和N10（N910、920）相同的ABX系列光头，不过型号是ABXU，和后者的ABX1R不能通用。

pcb主板对比


图片4 录音磁头的区别 和光头一样，磁头也由于形状以及线圈阻值的不同而不能与N10的磁头通用。




电路IC解析
下面，让我们从ic的角度来解析索尼新一带的himd
电源IC，
录音IC：天津摩托罗拉生产的SC901585，采用市面上流行的BGA 封装形式n10为SC901581（QFN封装形式）担负着录音的重任，但愿在N10上经常出现的PC-MD问题可以得到改善
采用的DSP型号：CXD2681-221GG（ic801）
这次，索尼对nh1改进较多的部件为
1：充电控制ic，
重新设计了电路，改进了封装模式，采用了目前流行的BGA封装，同时控制精度得到提高，再也不会出现n10上讨厌的lowbatt误动作了
2：IC901电源ic，
同为QFN封装形式的2兄弟的稳定性能值得大家期待，老兄SC901581EPR2在MZ-E10上的“出彩”表现让代工商motorola和设计方索尼大失颜色。QDN封装模式，很容易虚焊，另外由于电源管理，当有非法操作，或者别的原因时，内部很容易击穿，但愿索尼在nh1上改进的SC901584EPR2能一路走好。


3：耳放电路
NH1上终于使用索尼自己的CXD9811K数字放大电路了，以前只能在单放机e10上享受的听觉新体验终于在录放机上得到重现

4：录音ic
在一片叫骂中，索尼终于推出了他的“新欢”：SC901585VAR2来取代有设计缺陷的SC901581EPR2，n10不能和电脑正常同步就是SC901581EPR2惹的祸。


5：核心部件ic801
如同人的大脑，嵌入式处理器的开发在消费类电子产品中起到举足轻重的作用，得到arm授权的索尼更是如鱼得水。CXD2678支持了HIMD格式，是MD历史上的重要转折点

6：EEPROM（电致擦写可编程存储器）
可以通过NVWRITER重新写入最新的版本，N10上最高是VER1.6,只要硬件上允许，通过EEPROM的升级理论上可以获得新功能，例如MZ-N910的充电控制不准的问题就可以通过EEPROM 的升级解决

相同型号
1：ic501RF功放ic（bga封装）SN761059ZQLR，看来索尼对SN761059ZQLR的设计非常满意，在MZ-N910，MZ-N10，MZ-N920，MZ-NH1，MZ-NH3D上大量使用了该ic作为RF前置放大电路
图~~
ic701电机|、寻迹&聚焦线圈驱动ic：和n10/n910一个型号，同样为MOTOROLA代工，在索尼 MDLP以后的md产品中大量采用（MZ-R900，E900，E909，R909，R910，N1，N710，N707，N910，N10，NH1等）

Ic
功能
型号MZ-NH1
MZ-N10
2者区别
IC301
A/D转换&mic放大电路
AK5356VN-L
AK5356VN-L
同一型号，负责把linein和mic输入的模拟信号转换为dsp能处理的数字信号
IC302（n10）
IC351（nh1）
耳放电路
耳放电路
CXD9811K
AN17020A-VB
Nh1的ic302为稳定器
IC501
RF前置放大电路
SN761059ZQLR
SN761059ZQLR
同一个型号，BGA封装
IC601
录音ic
SC901585VAR2
天津motorola工厂出品；BGA封装
SC901581EPR2
QFN封装
N10的录音ic是故障高发地段
IC701
电机驱动，寻迹，聚焦线圈驱动
SC111258EPR2

SC111258EPR2

同一型号，前一代netmd n1和n910也是这个型号
IC801
Atrac DSP数字信号处理器，MCU微控制器
CXD2681-221GG
CXD2678-202GA


核心部件，其他厂商设计生产md产品都需要向索尼公司申请atrac dsp的授权
IC851（N10）
IC891（NH1）
EEPROM电致擦写可编程存储器
AK5614CN
20个引角

AK6510L-L
8个引角
可以使用软件NVwriter升级eeprom的版本
IC901
电源ic
SC901584EPR2
SC901580EPR2
负责对各ic提供电源
IC951（N10）
IC401（NH1）
电池充电控制电路
MM1655LCBE
（BGA封装模式）
SC901582EPR2
负责控制电池的冲电，对输入电压的精度要求及高（2个型号的充电控制ic的封装形式不一样了）

总结，大量BGA封装形式IC的出现，使得MZ-NH1在主板上组件数量减少，功耗减低的同时，也让NH1电路板的元件安装密度比任何一代的netmd都要高

MZ-NH1 将明日的科技集中展现在今天，是索尼公司最新minidisc技术的结晶。这款HIMD标志着长达12年的MD研发中最高水平的成就，同时还代表了索尼公司旗舰MD的革新道路的第一站

morninglight

拆成这样真不容易，还写的这么仔细，赞一个

北冥有鹏

下面是引用echostyle于2005-01-12 02:22发表的:
.......

哈哈，倒不是在那个网站上找的。
