[求助]想自己做个耳放，大家帮看看这个图行不行

我是谁 · 发表于 2005-1-29 14:45:32

感谢关注耳机俱乐部网站，注册后有更多权限。

您需要登录才可以下载或查看，没有账号？注册

x

元件和电路图：

PDF格式的图：http://feistworks.com/ben/a47/im ... y_and_schematic.pdf

作者本来是用它推GRADO225的，我想用来推AKG240s，
抗阻都差不多应该可以吧 [s:39]
有几个问题请教大家：
1. 图里的零件图（上边那个彩色的）画的对不对？
2. 图里的零件图和供电电路图（左下）好像不太一样，缺了个1uf电容？
3. 图里用的是18v供电，我想用12v，不知道行不行？（240s是55欧的）
4. 这里的供电电路对电源要求高么？用电脑有源音箱的变压器行么？
谢谢大家了 [s:39]

leolss · 发表于 2005-1-29 16:19:16

这不就是47耳放么？这个版里做这个耳放的多了去了，俺也做了个。你照着做吧，应该没有问题。
对比看一下这个：

http://www.headphoneclub.com/bbs/read.php?tid=30378&fpage=1

你的问题：

1。你还是照着电路图搭吧，我看那个彩图都有点晕
2。1uf电容你可以补上嘛
3。12V应该可以，运放的工作电压范围还是挺宽的。
4。变压器差不多都可以啦。

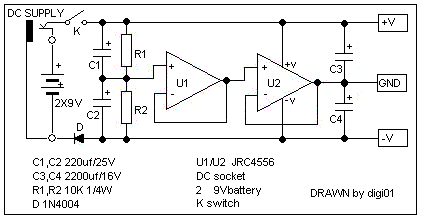

再附个电源图，和你的差不多

我是谁 · 发表于 2005-1-30 16:48:33

谢谢楼上的朋友，过两天我就去做个试试

egg101 · 发表于 2005-2-9 23:19:48

听说47不难，没原料啊~还要买，真麻烦

diy超级pk狂 · 发表于 2005-2-12 15:08:41

输出有直流，最好串接输出电容

我是谁 · 发表于 2005-2-13 15:31:52

加了输入电容，输出应该也不会有直流吧 [s:28]
如果输出加电容要加很大的吧，不然会不会对低音有影响？

leolss · 发表于 2005-2-13 17:51:19

不用加输出电容。

cruller · 发表于 2005-2-13 23:59:05

那可不一定，我就见过一些品质不好的运放，内部失调电压造成的电流过一下同相输入端那100k的电阻就能让输入端有0.3伏对地直流电压。哪怕你接的交流反馈，这0.3伏也会在输出端存在。即使烧不了机子也能让你老是担心磁偏或是其他问题。

我是谁 · 发表于 2005-2-14 15:35:12

零件已经在网上买了，是两片opa2227，质量应该还可以吧
1uf的电容买了四个，不过体积比较大（比两块运放占的面积都大）
勉强塞下两个做输入电容，输出也要加的话地方肯定不够

我是谁 · 发表于 2005-2-21 08:39:19

做好了，花了整整一下午，不过对效果还是满意的 [s:48]
用变压器输入15V，没有输入的时候用耳塞（16欧）听有点底噪，
打开音乐或是用耳机（akg240s）听就没有了。
输出直流左右声道1-3mv，不知道正不正常？ [s:28]

leolss · 发表于 2005-2-21 09:22:39

还不错，恭喜哈，不过用耳塞听有底噪的话还是有点小问题。我的电源只是通过两个电阻进行稳压用耳塞听也不会有底噪。如果用运放虚地应该更好。

我是谁 · 发表于 2005-2-21 10:54:54

下面是引用leolss于2005-02-21 09:22发表的:
还不错，恭喜哈，不过用耳塞听有底噪的话还是有点小问题。我的电源只是通过两个电阻进行稳压用耳塞听也不会有底噪。如果用运放虚地应该更好。

谢谢，第一次动手焊电路，学到了不少东西，
用耳塞不开音乐的时候底噪只是勉强可以听到，可能是变压器的问题吧
板比较小，而且我把线都焊到板子上面了，显得很乱 [s:46]
顺便上两张图，各位见笑了

我是谁 · 发表于 2005-2-21 11:00:15

运放用的是两片opa2227pa，输入电容是1uf的mkp
电源部分用tle2426串联buf634分的压，用了两颗470uf的电解电容

leolss · 发表于 2005-2-21 16:16:22

按理说听不到噪音才对，可能是飞线太多相互干扰造成的，最好在背面先布局规划好走线线路，飞线越少越好。

LJun · 发表于 2005-2-23 19:15:04

楼主这线挺有个性的
