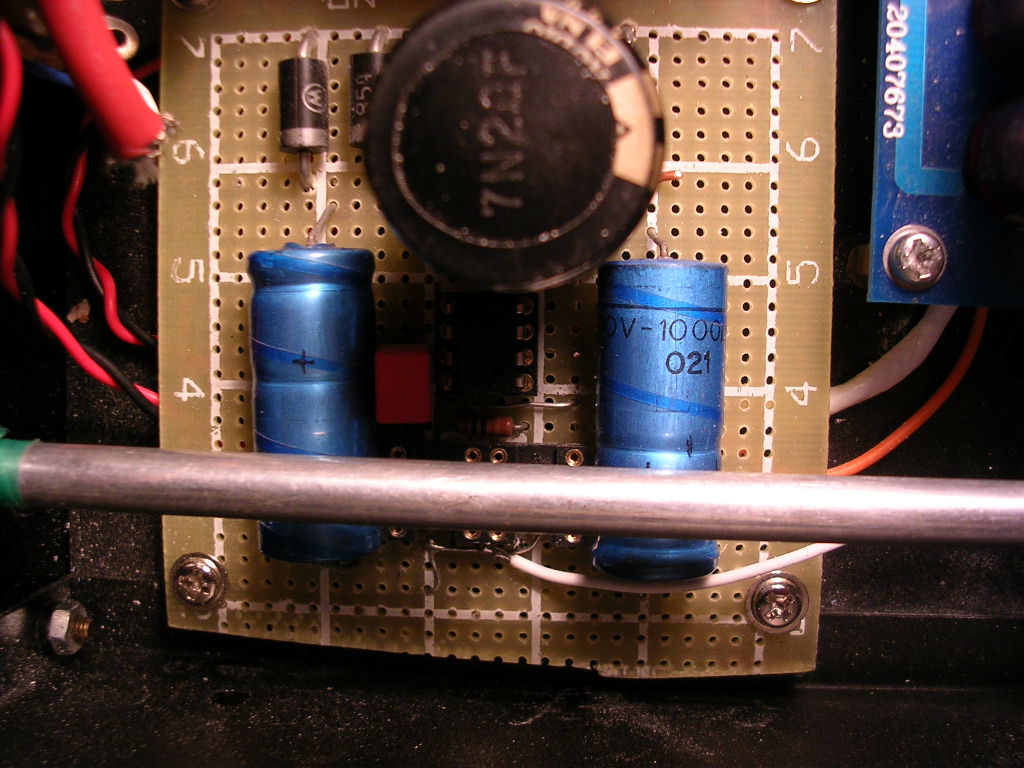

昨天做了这个

赤兔 · 发表于 2005-3-2 08:30:56

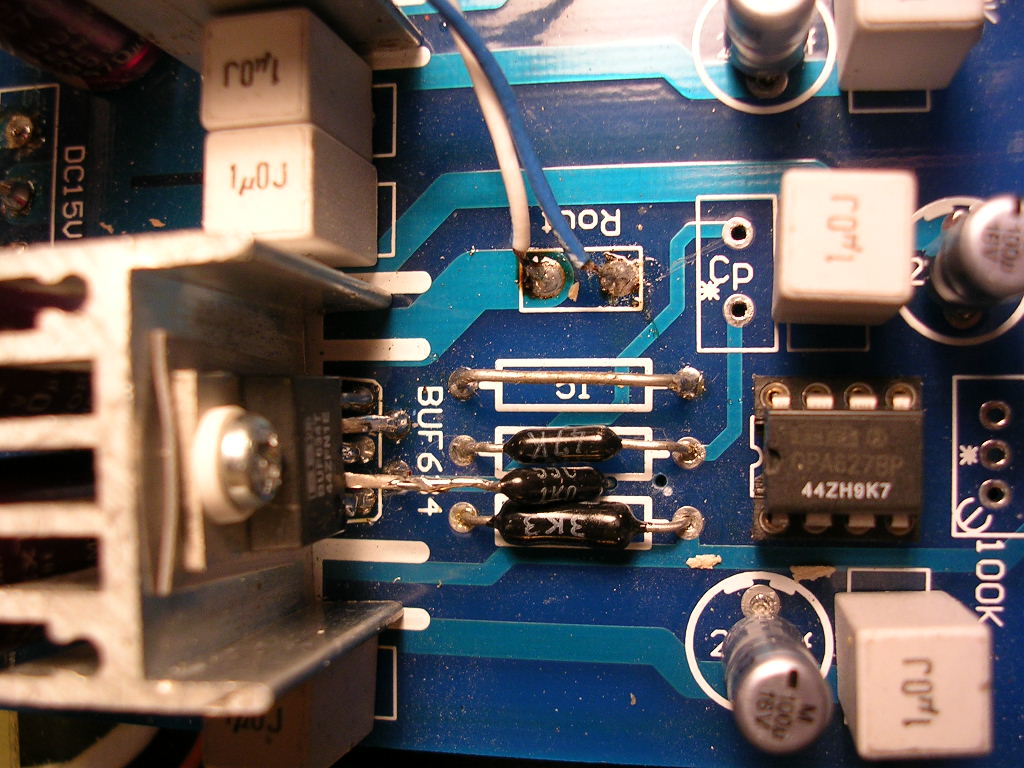

唉，昨天并了buf，怎知道虚地的buf发热厉害，我换了opa111上去也没有解决。
开始还能听，后来发现直流漂移增大就不敢动了。
是不是因为op自激的原因？虚地和放大通道我都没有加电容补偿。
[s:28]

zke · 发表于 2005-3-2 09:07:58

兔子停手吧!!这种小玩具不适合SA5K地....哈哈哈     俺一直在听SA5K 那味~~~~不错!!!~~~~~哈哈哈

赤兔 · 发表于 2005-3-2 09:19:58

……总得要完成吧，我都花了快1k在这个dd上面了……神啊。
不，高手啊，救我啊……

zke · 发表于 2005-3-2 09:30:42

下面是引用赤兔于2005-03-02 09:19发表的:
……总得要完成吧，我都花了快1k在这个dd上面了……神啊。
不，高手啊，救我啊……

多少？？１Ｋ？？哎～～俺差不多一台２００５ＩＩ的耗米了！！！　　　可怕！！！

digi01 · 发表于 2005-3-2 09:48:52

电位器延长杆是自制的吗？

digi01 · 发表于 2005-3-2 09:50:38

下面是引用赤兔于2005-03-02 08:30发表的:
唉，昨天并了buf，怎知道虚地的buf发热厉害，我换了opa111上去也没有解决。
开始还能听，后来发现直流漂移增大就不敢动了。
是不是因为op自激的原因？虚地和放大通道我都没有加电容补偿。
[s:28]

可能是虚地过载了。这样结构的虚地输出电流并不高。

赤兔 · 发表于 2005-3-2 09:55:52

延长杆是在丽特买的，还有个轴套铜的……
卖得s贵，要20一套。

我也觉得虚地的负载不高。自激的话怎解决？

zke · 发表于 2005-3-2 10:09:37

下面是引用赤兔于2005-03-02 08:30发表的:
唉，昨天并了buf，怎知道虚地的buf发热厉害，我换了opa111上去也没有解决。
开始还能听，后来发现直流漂移增大就不敢动了。
是不是因为op自激的原因？虚地和放大通道我都没有加电容补偿。
[s:28]

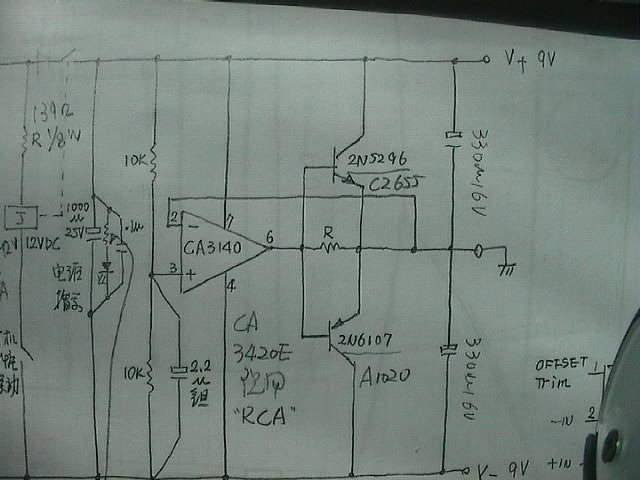

兔子~~用一OP加两只互补晶体管,即简但又可靠!把那BUF给俺寄过来~~~哈哈哈

赤兔 · 发表于 2005-3-2 10:15:49

我有一只拆下来的，嘿嘿，你要不要？

zke · 发表于 2005-3-2 10:29:22

兔子供参考!!经实践很OK!!如行的话,BUF可都是我的拉....哈哈哈

赤兔 · 发表于 2005-3-2 11:06:51

才+-9v……我要24v的。

zke · 发表于 2005-3-2 11:13:14

下面是引用赤兔于2005-03-02 11:06发表的:
才+-9v……我要24v的。

+ --24V吗?还是 + --12V? 嗨~~扩展应用不就得啦~~~~

赤兔 · 发表于 2005-3-2 11:39:14

嘿嘿，好，参考了。不过要实施要过段时间。中午试试去掉op直接连buf

赤兔 · 发表于 2005-3-2 13:28:58

拆了op，直接跳到buf上就没问题了……唉。看来是自激的问题了。

pignwolf · 发表于 2005-3-2 17:33:05

嗯，很想说点高深的技术问题，可是.....看不太明白啊。呵呵。不过开头的图片很漂漂
