  我们几个朋友开的March(三月工作室)终于把几朋友的6台2A3做好了，所以我到现在才来把这台耳放的制作过程向大家汇报下。

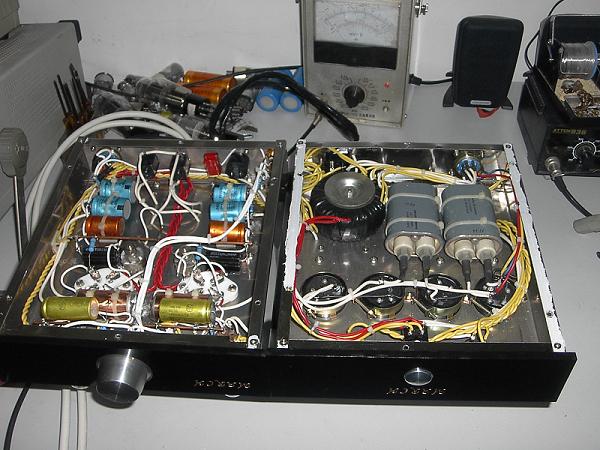

决定动手后我们就开始准备材料。常年的发烧积累，各种管子和电容我们这都还有很多，但为了做2a3又专门买了40只曙光出口型金栅丝2A3，主要是为了配对，管子的配对很重要，如果管子配对不严格很容易出现2个声道不平衡的问题，在耳放中更明显。输出变压器用的是本工作室自己制作的15W的c型单端耳放变压器，C变压器输出它对中频段和高频的播放格外甜美，具有十足的胆味色彩。输出变压器的好坏直接影响声音的好坏，它对不同阻抗的耳机的阻抗匹配较好，但加工难度较大，而且耳放的输出变压器比电子管功放的输出变压器要难做得多，因为在扬声器放声系统中由于扬声器的阻抗一般在4-8欧姆之间，输出变压器的次极绕组匝数不多，分布电容造成的影响均可不予考虑。但在耳机放声系统中，由于耳机的阻抗在32-600欧姆之间，输出变压器的次级绕组匝数比较多，分布电容也就大，造成的影响就必需考虑在内了。用于耳机放大器的输出变压器，要想取的良好的频率特性，其制作难度比一般功放中使用的输出变压器要大很多，还有一点C型变压器的制作难度比EI行的难多了，做1个C型的输出变压器就等于做2个EI型的输出变压器。胆机功放的机壳用1。2MM镜面不锈钢做的，输出变压器罩也是不锈钢的，面板是黑色亚克力（见图）。壳子有了，其他的材料都有了，就开始研究用什么电路。
2a3的电路图我参照各种书籍及前辈们的经典电路试验了很多，总没有找到自己想要的感觉（也许是调试的不好），所以我就决定自己设计，在参考了其他的图和查了许多管子的资料，经过计算和实验以后决定用以下电路：电压放大用的是半只前苏联OTK6H9C管，另半只做恒流源，主机部分由OTK6H9C组成的恒流源电压放大级和典型的6C16阴极输出器推2A3级组成。其奥妙之处有两点：一点是6H9C是电子管中的“石声”管，其直白炝火的声音比其同等特性的小九脚管6N2还烈，一不小心就会调出石机味，不过他的放大能力好，瞬太、高频比其他的管好得多；另一点是用半只OTK6H9C做恒流管替代了负载电阻，由于它具有可变阻抗的特性可使动态增大、工作更加稳定。6H9C您可以换不同的厂家的在风格上将有很大的区别，恒流源这部分保留了我以前的电路风格。开始试验时仅用6H9C推2A3，原以为与2A3配合会去掉其石机味，可实际试听时比较素，高频太亮，所以推起来声音不是很好听，所以决定在后面加了一级6c16组成的阴极跟随器试试，阴极跟随器有输入阻抗高，输出阻抗低的特点，还有改善音质的特点等等。6c16这个管子这几年才被人门所发觉，这个管的曙光专为军队开发的一种优秀的电子管，特别是里面的栅极是金的那种性能和特好声音特别不错，6c16这个管是一只低噪音高跨导的电子管，他的跨导24MA/V是目前最高的管之一，这说明它的栅级对阳极的控制能力非常强，同时6C16也是我们常见的电压放大管中内阻最低的一只电子管，阳极内阻1。5K，在阴极输出器电路中得到很好的运用，当用6C16作阴极输出器时，其输出阻抗只有40几欧。使用了6C16以后，恰好是给6H9C化了妆，高频不像原来那么素了，浓浓的中频，柔顺了许多，低频的深度也下去了，给人一种深不见底的感觉。电源的好坏对声音的影响很大，电路确定后下面的重点就在电源上了（一个好电源对一个好电路来说是很重要的，特别是这个电路，电源不好就很容易产生交流声，还有就是声音发粗音乐感不好解析力下降等等问题）。为了提高信噪比，我采用的是分离电源，减少电源对功放部分的干扰等等问题，并且左右声道独立供电，独立灯丝牛（高压是用的200W的EI型变压器，灯丝是用的50W的环型变压器）。整流部分我用的是胆管全波整流，因为用胆管整流的声音胆味好，声音暖听感好，每个声道用一个胆管整流，经典CLC滤波，每声道用2个470uF400V的英国产BHC的优质电容，C型扼流圈。470UF容量还是有点大，经常做胆机的朋友都知道大容量的电容对胆整流管会产生很大的冲击，因为大容量的电容开机须要很大的充电电流，这样胆整流管就会因为充电过大导致胆整流快速老化和打火等等问题。为了解决上面的问题我在每只胆管上加了个晶体管的整流2级管，先给电容充电10秒钟，电充满后再切换成胆整流管，这样就减缓了对胆管的冲击，起到了保护胆管的作用。本机的扼流圈原来我使用的EI型的后来我发现有人介绍说在电感量电流一样的情况下，使用C型的扼流圈比EI型的声音华丽度上有很大的提高，比换好的偶合电容还来的快，我也就换了C型的试了试，是比EI型的好了很多。加料后的电源更干净，隔离度更好所以在声音放面有些原来没有出来的细节都出来了解析力在原来的基础上得到了很大的提高。我们在每级π滤波上还并了个2UF400V的美国油罐电容，油罐电容可以使声音变暖（油罐的威力必须老化一段时间才能体现出来）。在电源的末级高压输出上我加了第3级保护电路（延时50秒），目的是先给灯丝通电，让功放极的管子先预热，起到了保护功放部分电子管的作用。
我再说说功放部分的调试。第一级6H9C的恒流电流在2MA左右，它的栅负压在1。5V左右，第2级的6c16的电流在10MA左右，2a3的电流在60MA左右，栅负压在45V左右。2A3的阴极电阻要使用20W以上的大功率电阻，偶合电容使用一个2UF和一个0。1UF的电容，这样搭配的特点是声场宽频响好声音，比较均衡（电容的搭配可以根据自己的情况调换）。本机的机内连线均采用特富龙的镀银线（这个线素质不错。推荐大家使用），焊锡丝用的是进口含银焊锡丝。电路的调整极为重要，3分做机7分调试，电路的调试还好说，但音色的调试就比较难了(主要是电容的搭配比较麻烦)。
机器就介绍到这里了，至于音色，还是看用户吧。
分体式2A3单端耳机放大器试听报告
1．     器材：
CD机：先锋PD8070.
二房：分体式2A3单端耳机放大器
耳机：AKG 240DF AKG K501
   拜亚DT770
电源：DIY 1000W R型隔离牛加净化电源。
线材：范登豪主流电源线DIY的分体对机线
   范登豪D-102 MK信号线
   怪兽200电源线
2．     试听碟。
《梁祝小提琴协奏曲》 MARCO POLO 223495
《阿兰胡也斯吉他协奏曲》 MERCURY 434 369-2
《贝多芬D大调小提琴协奏曲》 EMI 7 69261 2
《四季》               ARGO 414 486-2
《情牵女人心》   滚石唱片 ROD 5050
《贝多芬钢琴奏鸣曲集》 BMG 09026-61443-2
《一水隔天涯》 雨林唱片
《李烁 相见欢》
《贝多芬 命运交响曲》   SONY SK45968
《序曲集锦》 CBS RECORDS MLK 45734
《雨果发烧碟二》 HUGO HRP 762-2
3.听感报告。
参加此次试听的人员包括这台二房的作者三环师傅，网友kuaike xiaomifong张先生。本次试听采用的碟片除了两张人声碟是用三菱的深蓝碟刻录的，其余的全部为原版碟片，选择面包括了人声，弦乐，交响乐，钢琴，民乐和大动态的序曲以及雨果的试音碟，应该能够全面的反映器材在各个方面的表现力。由于此台二房调音是用的AKG K240DF耳机，所以此次试听的主力也采用了该款耳机，以K501和拜亚DT770作为辅助耳机。首先从人声开始试听，放入《李烁 相见欢》。随着音乐的响起，2A3这只胆中之后把我们带入了她的魅力之中。李烁的声线甜美细腻，胆机特有的音色飘入了耳中。中频柔美动听，密度适中，分析力很好，吐字换气的声音清晰可见，各种乐器的质感强烈，音色华丽。这张碟中最动听的那首翻唱邓丽君的《在水一方》在李烁的演绎下韵味十足，特别是在尾音的共鸣上（胸腔的共鸣音）很有邓丽君的味道。以前听说用240DF听人声是听嘴在唱，在2A3单端二房的驱动下已经脱胎换骨，低频已经不是我们常说的240DF单薄低频了。低频和中频衔接得简直是天衣无缝，中频柔媚，低频下潜得比较深，给了柔美人声一个很好的衬托，歌手的浅吟漫唱如在眼前。接着放入陈洁丽的《一水隔天涯》，相信喜欢人声的朋友对这张碟是很熟悉的。陈洁丽的声音比较清秀，在此二房的推动下耳机里她的声音亮丽，华贵，空气感很强，泛音清晰，高音处有一种丝绸的华贵感，虽然亮但毫无毛刺。好想伸手抓住但又一滑而过，呵呵！
接着该试AKG耳机的拿手好戏了：弦乐。轻轻放入《四季》碟，这是一张圣马丁乐团演奏的版本，被音乐圣经誉为最权威的版本。大家一定以为我介绍听人声碟的感受时忘了说声场吧，呵呵！我觉得用古典的音乐最能说明声场，所以在人声部分把这略过了。好了，言归正传。《四季》的第一乐章响起了，在弦乐声部和古键琴的乐声中乐队整齐的排列在眼前，声场左右宽阔，拉得比较开，小提琴独奏时明显感觉得到和乐队有一定的距离，这是前后纵深的距离，由此可见声场的比例适当，空间感好。整个音色呈现一种华丽的暖色调，恰如其分的表现了春天的气息，高贵而典雅。为了了解高频的表现力，我们换了一张小提琴协奏曲的碟子，由大卫。奥依斯特拉赫演奏的贝多芬D大调小提琴协奏曲，听完此曲后大家的一致感受是解析力高，高频的细节清清楚楚，揉弦特别动听，每一个音都散发出艺术的感染力，小提琴的高音明亮婉转，顺滑，松香味十足。
最考验耳放的时刻来到了，我们换上了《命运》交响曲。命运的钟声在耳边敲响，一声重似一声，什么240DF低频薄，什么2A3胆机播放大动态音乐气势不够，这一切都统统抛在了一边，大家伙只觉得心潮彭湃，完全沉浸在乐曲中了。也许大家看到这里会觉得本人有一点吹嘘的成分，其实不然。在这之前我用240DF这款耳机试过了好几台二房，包括一些做的非常不错的晶体管二房和胆石合并的二房，虽然能够把此耳机推出一定的水准，但是在重放大动态的交响乐时多少都会有脚软的感觉，就像差了一口气似的，这回才真正了解到了胆二房也能推出这么好的动态，听到一声声“钟声”的敲击，真有点山雨欲来风满楼的架势。声场还是一样的宽阔，纵深感很好，各种乐器定位准确，完完全全的把一个大编制的乐队展现在我们眼前。低频的提高对于重放交响乐和一些大动态的音乐的重要由此可见一般。随后我们还试听了《序曲集锦》中的《拉得次基进行曲》和《卡门序曲》，总的感觉是低频下潜比较深，量感增加，结实，有弹性，控制力好。而且音色温暖，铜管乐器的音质富有光泽，对于重放古典音乐真是相得益彰。为了测试该二房的控制力和低频极限，在当时在场的网友的建议下还换上了柴可夫斯基的《1812序曲》（雨果发烧碟2）片断来听听重放大炮的声音是什么感觉，呵呵！要知道这对于很多有名箱子都是不好完成的任务啊。还好，还真没有让我们失望，炮声清晰有力，前后左右定位准确，炮声在耳边炸起时让人还真有点震撼，对于一款有名的难推的耳机达到这种效果此二房是功不可没呀！
此次试听中还重放了吉他，钢琴等乐器的效果，总体的感觉是音质细腻，音色醇厚温暖，特别是中频；高频明亮顺滑，有丝绸的华贵感；低频下潜比较深而又不失弹性，“松”是其显著特征；控制力好，声场宽阔，结像准确，速度适中。对于人声，弦乐，小提琴包括交响乐的重放都有很好的表现。写到这里此次试听也告一段落，由于本人的听音水平和器材的关系，个人的一点感受不能完全真实的反映实际，鉴于和广大烧友一起抱着学习的态度而发表此听感，欢迎各位同好指正，先谢谢了！！




欢迎交流，QQ：119072353 电话02762274838

三环

我们的这款机定这个价，一是工作室刚开张讨个吉利。二是重在交流。工作组人员中有多年从事输出牛开发、设计的专业人员，牛是自己生产的，没计较利润，元件也基本上按进价算的，机壳又是在朋友那里以批发价做的，如果按正常的商业操作，是不可能买这个价的，单是输出牛也不会低于800一对（以前卖给其他厂家、烧友就是这个价），一个工作室一开始就把利润看的那么高不利于其发展，而且光顾赚钱铜臭味太重，那还有HIFI精神吗？
网上时价：
管子：2A3（曙光出口型，金栅丝）110一只，俄OTK的6H9(全新带盒）40一只，6C16（金栅军品级）28一只，5Z3PA（曙光吊钩灯丝）23一只，配对还要加20％的配对费。
牛：200W的EI型高压变压器130元一只，50W的环牛（灯丝牛）40元一只，C型扼流圈80一只，C型二房输出牛（单端15W）300元（制作成本价，包括进口无氧铜漆包线、优质铁心以及其他材料）。
机壳：1。2MM不锈钢＋亚克力制作（含牛罩），加上加工费（激光开孔），最少也得300元。另外面板加旋钮及开关按键按100元算把。
其他电子元件:ALPS电位器45，各类电容、电阻、接插件、线材、管座懒的算了，发烧的人应该知道这也是大头（镀金航空插头就25一个了，用了两个）。
成本是多少自己算把
