小不点II PCB完成

sword_yang · 发表于 2005-4-2 19:41:55

感谢关注耳机俱乐部网站，注册后有更多权限。

您需要登录才可以下载或查看，没有账号？注册

x

1.前级放大：1B2
2.末级输出：4P1S
3.变压器功率：50VA

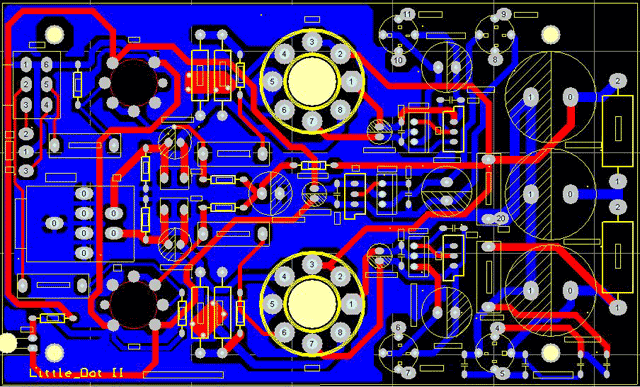

4.PCB尺寸：160X96mm

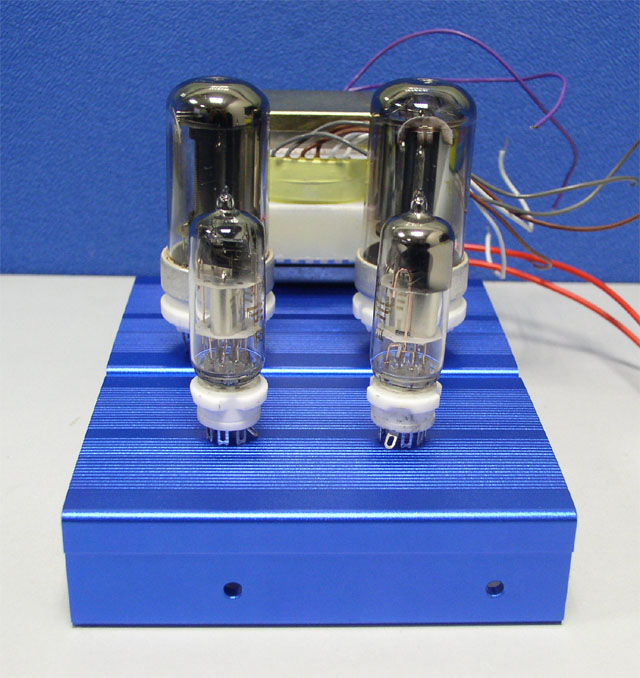

5.机箱尺寸：180X105X55（以上仅为铝合金盒子，未计及变压器和管子高度）
6. Little Dot II采用的4P1S功率管比上一代大五倍
7.电源牛的功率也大五倍
8.电源插座采用标准的PC三芯电源座
9.输入也改为采用标准的镀金RCA座
10.电位器采用松下原装电位器
11.滤波采用著名的化工高速电解
12.耦合电容采用RIFA薄膜电容
13.输出阻抗将胜任推动高、低阻耳机。。。。
