各位看看这个电路……(图更更新 V1 )

心平气和 · 发表于 2005-4-17 13:03:20

您需要登录才可以下载或查看，没有账号？注册

x

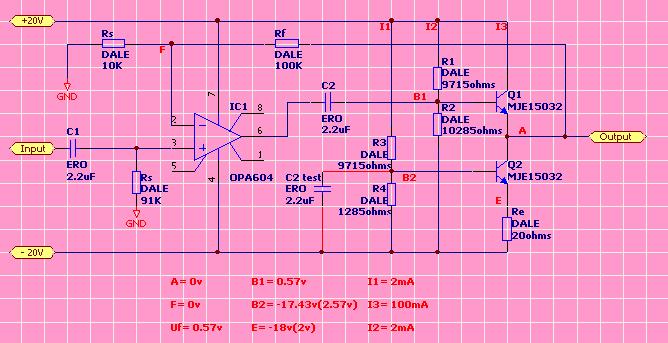

高手们看看这个电路怎么样呢？……

是否有什么错误？

另外再希望高手们推荐一个电源电路……

多谢了！！！！！！………………………………

小甲 · 发表于 2005-4-17 13:30:11

变压器弄大点的，比用电容多点容易鼓捣．

心平气和 · 发表于 2005-4-17 13:48:56

哦…… 甲哥发话…… 一定记着…… 呵呵……

心平气和 · 发表于 2005-4-17 13:51:25

1 那个C2可以加么？

2 OP的负反馈没接错吧？

3 这个电路图没错吧？……

多谢支持啦~~~~~

牛哥 · 发表于 2005-4-17 16:41:03

看楼主的本意是让Q2做恒流源，现在看来不是很合理，为什么不用标准的恒流源？

心平气和 · 发表于 2005-4-17 18:05:15

是啊…… 是打算用Q2做恒流源……

标准的恒流源？…… 请牛哥指点……

PS：麻烦再推荐与一个合适的电源电路吧…… 多谢了……

rogers · 发表于 2005-4-17 18:06:15

牛哥：你那儿能找到3mA（耐压100V）的恒流二极管吗？我这儿不好找。

子木 · 发表于 2005-4-17 18:38:25

K24O代换

wuy · 发表于 2005-4-17 19:26:05

A点的零漂很难搞定哟！1.要调到0V不容易，没有稳定的状态给你调；2.因温度、电压电流等引起漂移时无法得到抑制（没有直流反馈），3.对管子的配对要求太高。

心平气和 · 发表于 2005-4-17 19:47:13

多谢楼上兄弟……

看来输出电容是不可少的了……

那么把Q1的基极电位射成0V……

然后输出再用电容耦合…… OP的负反馈直接就接在输出上……

不知道这样可以么？

心平气和 · 发表于 2005-4-17 20:14:26

或者OP的负反馈直接接在OP的输出端上……

Wuy说的零点漂移怎么办呢？

total · 发表于 2005-4-17 22:27:01

楼主的图有致命的错误，反馈和耦合的矛盾，没看出来么？

那就贴张图吧，图里面的耦合电容不是虚设的。

wuy · 发表于 2005-4-18 13:03:32

楼主这个线路既无优点又不可靠，没必要在此基础上改，不然改多了已是另外的结构了，不如重新设计

心平气和 · 发表于 2005-4-18 14:15:27

那…… 各位能否推荐一个电路呢？

主要推K240S…… 最好是OP+晶体管扩流形式的……

麻烦再上个合适的电源电路吧……

多谢了……

nilianbao · 发表于 2005-4-19 12:22:30

电源部分
变压器次级输出AC 15v 0v 15v，整流滤波后输出DC +21v 0v -21v直接给输出级供电，用7815 7915或317 337把+-21v稳压到+-15v后给运放供电。
变压器功率及散热片大小视输出级静态电流而定。
