"小不点" 耳放家族

zhongfengwen

交易区新帖推荐

  向各位介绍我们小不点家族的两位成员: 小不点一 和 小不点二   希望大家多多支持


基本参数
☉ 三路LM317灯丝稳压,一路高压整流滤波
☉ 1B2前级放大
☉ 2P3并联阴极输出
☉ 频响: 15Hz-22KHz (-3db)
☉ 失真度: 小于等于1%(50mW 300欧)
          小于等于3%(90mW 300欧)
☉ 功耗: 8W
☉ 耳机适配阻抗: 64欧姆-600欧姆
☉ 尺寸: 150 X 97 X 80 (铝合金外壳)
☉ 重量: 1.3Kg
☉ 售价: 228元(含普通邮费)




--------------------------------------------------------------------------------



有关听感:

从一开始,我对这个电路的音质并不抱太大的希望,把它权当做一个带有怀旧情怀的小实验,毕竟它们是特殊历史时期的活化石了!可是当我煲足了一天之后,接上音源(ARCAM DELTA 270 CDPLAYER),开始用HD650来试听,整机的噪声很小，实测值小于1.5mV(RMS)...........接下来的感受我只能用两个字来表达:感动!

对于这样的小不点,用爆棚音乐来轰炸它是不明智的,我选择了广州雨林唱片公司的<渔光曲>以及HIFI新天后马小倩的<爱的秘笈>,还有小提琴曲<魔鬼的颤音>来试听,我心里原先准备着听到的,40-50年代的军用通讯机那种普遍失真的声音并没有出现,代之而来的是那种一下子就安静下来,被音乐所深深吸引的感动,这是一种完全不同于石机的空灵飘逸的音乐体验.接下来用PX100这个32欧姆的低阻耳机试听,居然也推得毫不含糊,只是声音比HD650紧了不少(当然它们毕竟远不是一个档次的东东)..

经测试:本实验电路的频响从20HZ----30KHZ都是平直的(-3db)；失真度小于0.8%(1KHZ,50MW，300欧姆)；输出噪声：小于1.5mV(RMS)。

总的感觉是......这个可爱的小精灵,非但没有让人失望,更多的却是涌入心扉的惊喜.要知道,这仅仅是一台未使用任何补品元件的袖珍胆耳放....

网友评价:

首先感谢杨老师，PCB到手后，感觉整个PCB布局合理，思路清晰，供电方面总共用了4个桥堆，一个作为主电源供电，通过CRC滤波直接连到线路中，其余3个做为灯丝电压供电，用了3个317通过3692可以调整需要的灯丝电压，分别调整到2.8V 和1.4v 放大部分2P3并联阴出，1B2出声2P3出力，这样构架相信能应付大多数中高阻抗的耳机, 声音应该很好。

zhongfengwen

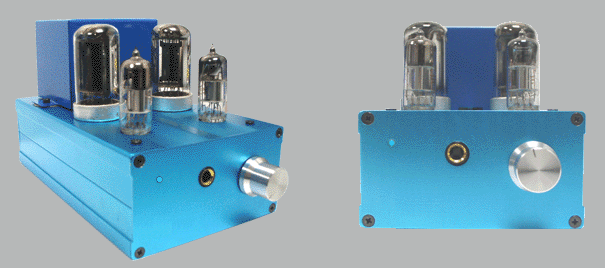

上面是小不点一.下面是二代






PCB:


内部图片:





性能指标:

☉ 三路LM317灯丝稳压,一路高压整流滤波
☉ 1B2前级放大
☉ 4P1S阴极输出
☉ 频响: 10HZ-35KHZ (-3db)
☉ 失真度: 小于等于1%(50mW 300欧)
          小于等于3%(300mW 300欧)
☉ 功耗: 35W
☉ 耳机适配阻抗: 32欧姆-600欧姆
☉ 尺寸: 200 X 105 X 120 (铝合金外壳)
☉ 重量: 2.3Kg
☉ 售价: 368元(含普通邮费)

介绍:

Little Dot II 采用的4P1S功率管比 Little Dot I 大五倍,变压器功率提高到50VA,电源插座采用标准的PC三芯电源座,输入也改为采用标准的镀金RCA座,电位器采用进口原装电位器,滤波采用著名的化工高速电解,耦合电容采用RIFA薄膜电容.

主要技术指标如下：
1.频响：   10HZ 100HZ 1KHZ 5KHZ 10KHZ 15KHZ 20KHZ 25KHZ
  (db)     -1.6 -0.2   0   0.5  -0.7  -1.3  -1.6  -2.2
2.失真度： 0.5%(25mW)  1%(100mW)  2%(230mW)  3%(300mW)
3.输出噪声：小于0.2mV

大家也许更关心的是推低阻耳机的效果如何，通过MX500耳塞和DT231耳机(阻抗均为32欧姆)的实际测试，动态和频响完全感觉不到任何问题。

现在终于可以告诉大家：小不点II 推低阻耳机,No problem!

e帆风顺

  问个菜问题，为什么这么便宜？看上边站着那么多管子呐

zhongfengwen

下面是引用e帆风顺于2005-05-20 12:57发表的:
  问个菜问题，为什么这么便宜？看上边站着那么多管子呐

哈哈!之从小不点面世以来,确实我们的价格引起了大家的极大关注,
但更为重要的是,在种价位上我们体现出来的音色,得到了大家的认同
很谢谢大家对小不点的支持.我们会继续努力.

lovethelife

好，，支持小不点

mrm

听过小不点2，感觉值那个价钱！

Sonicant

好，支持！
小不点II多少钱？

sword_yang

小不点II368元包平邮，谢谢关注！

mrm

下面是引用sword_yang于2005-05-20 15:19发表的:
小不点II368元包平邮，谢谢关注！

您是杨老师吗？
什么时候给管子加保护环呢，怕烫手：）

sword_yang

呵呵，正在设计全封闭的机箱！

mrm

可以参考一下AM650的外型，全封闭式的成本高啊！

sword_yang

封闭起来安全一点嘛，特别是对好奇、好动小朋友们。

mrm

是不是可以叫小不点3呢？

sword_yang

不可以，小不点三正在开发中。。。。

Zyouren

晚上 用 肯定巨爽~~~~~~~~~~
