刚做的 3DG12 前级

iceboy · 发表于 2005-6-4 17:30:15

感谢关注耳机俱乐部网站，注册后有更多权限。

您需要登录才可以下载或查看，没有账号？注册

x

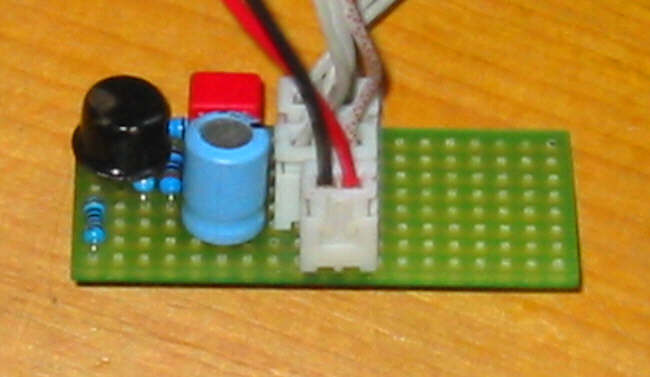

晶体管用的是 3DG12B (本来准备用 3DG6D 的, 结果在电子城逛了一圈都找不到)

供电电压 +15V, 静态电流 2.3mA, 听起来跟 OPA2604 差不多, 感觉比许多运放效果都好一些, 还有点胆味。

只做好了一个声道, 右边空间留着做另一个

iceboy · 发表于 2005-6-4 18:03:23

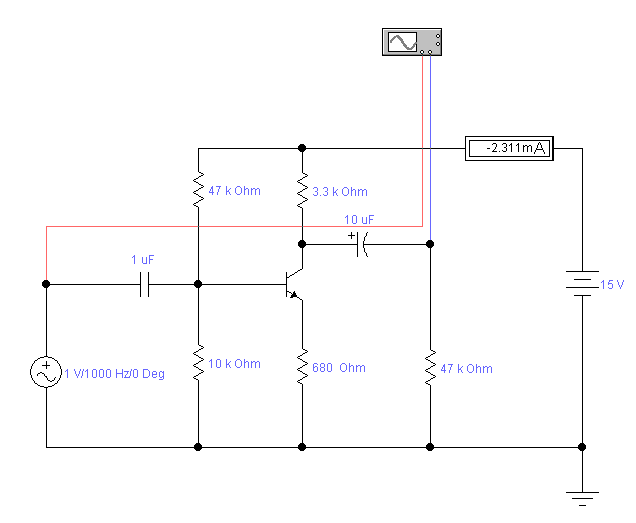

电路图

digi01 · 发表于 2005-6-4 22:19:10

少见的好贴!
什么色点的DG12?等待你组装完成的测试结果.

sw7600gr · 发表于 2005-6-4 22:56:37

我只有3DG6

cxz-cj · 发表于 2005-6-4 23:54:36

啊，现在还有3dg6卖？我买第一个3dg6都是20年前的事了。

absea · 发表于 2005-6-5 08:30:12

用来推耳机还是……

iceboy · 发表于 2005-6-5 10:41:16

我用的这对 3DG12 是民用级的, 不过挑了半天, hFE=60 左右。

iceboy · 发表于 2005-6-5 10:51:42

刚才用 cool-edit 做了一下实验, 发现频率响应为 10-21000Hz (好像和那个电容有关, 输入我用的是红威马, 输出用的是日本 Tk 的电解)

本以为这个电路只能做前级, 输出阻抗几十 K 的, 结果刚才插上一个 32 ohm 的耳机 (SONY EX-71), 发现效果也不错。

iceboy · 发表于 2005-6-5 11:03:24

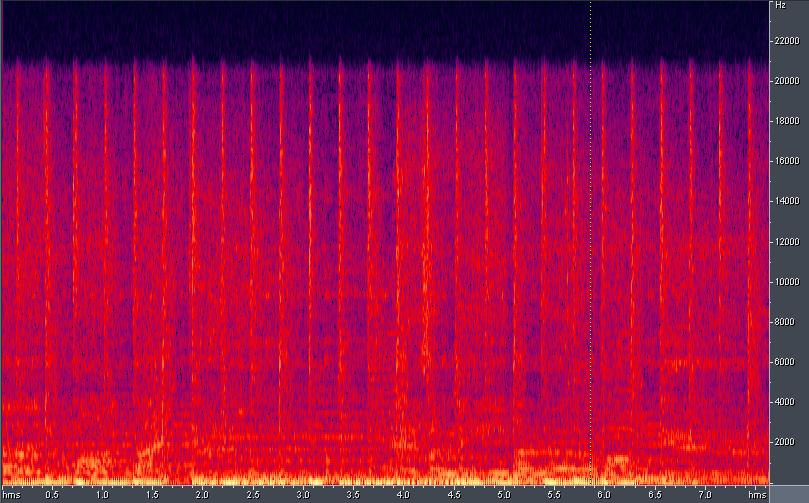

cool-edit 截图

牛哥 · 发表于 2005-6-5 15:53:28

下面是引用iceboy于2005-06-05 10:51发表的:
刚才用 cool-edit 做了一下实验, 发现频率响应为 10-21000Hz (好像和那个电容有关, 输入我用的是红威马, 输出用的是日本 Tk 的电解)

本以为这个电路只能做前级, 输出阻抗几十 K 的, 结果刚才插上一个 32 ohm 的耳机 (SONY EX-71), 发现效果也不错。

这个电路上32欧姆的耳机，有点勉强了吧？

iceboy · 发表于 2005-6-5 19:41:50

是勉强呢, 不过音量开小一点声音还蛮好听的。

total · 发表于 2005-6-7 14:13:36

下面是引用iceboy于2005-06-04 17:30发表的刚做的 3DG12 前级:
听起来跟 OPA2604 差不多, 感觉比许多运放效果都好一些, 还有点胆味。

器材差。实际失真肯定大到不行。

iceboy · 发表于 2005-6-11 12:18:04

下面是引用total于2005-06-07 14:13发表的:

器材差。实际失真肯定大到不行。

3DG12 比很多进口三极管如 2SC945 效果都要好

digi01 · 发表于 2005-6-17 10:04:10

谁有国产铁壳管子联系我，我也做一个楼主的电路实验一下。

idiocy888 · 发表于 2005-7-13 10:24:53

噢，上次有电子实验室里的”垃圾箱“里有一大袋这样铁冒的，可惜当时没注！！！唉
