昨天完成的

cruller · 发表于 2005-7-11 09:27:10

您需要登录才可以下载或查看，没有账号？注册

x

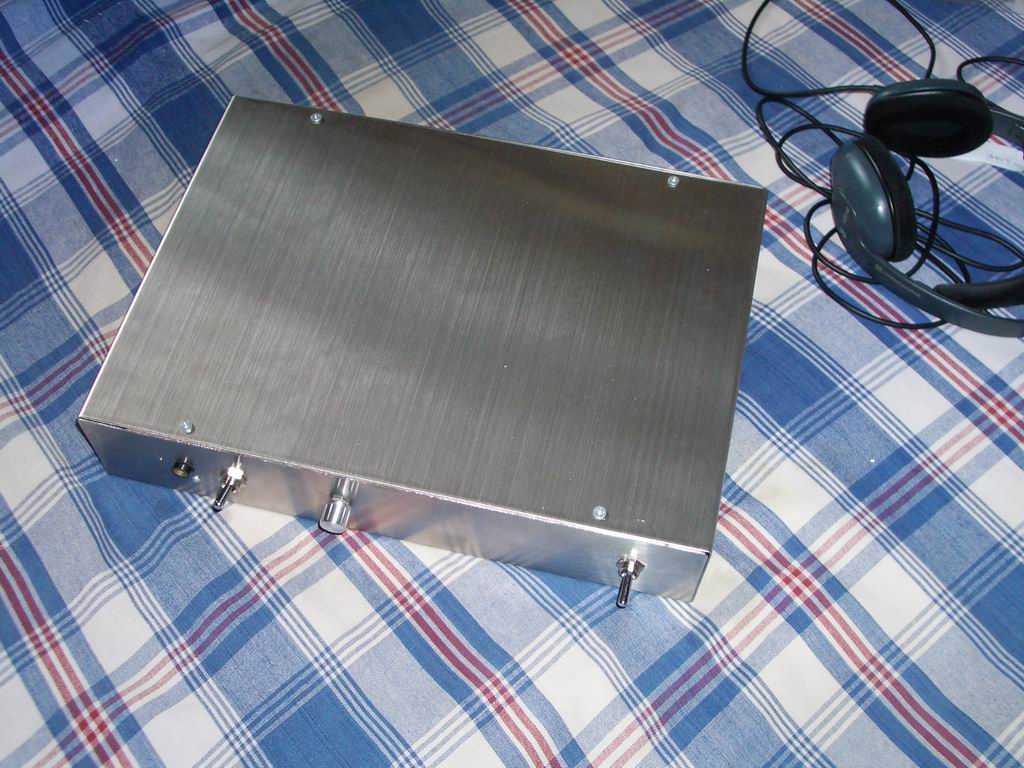

昨天凌晨完成。电路基本上是kevin gilmore，不过做了些修改：替换输入级的场效应管，所以整个机器都用的是1815/1015；断开大环路反馈，调低开环增益；因为是甲类所以电源没有下太大工夫直接用了7815/7915。壳子整这么大是为了散热

OCL · 发表于 2005-7-11 09:33:59

看不见，图

cruller · 发表于 2005-7-11 09:40:42

看来非得附件上传，现在应该好了

digi01 · 发表于 2005-7-11 10:44:33

不错！
输入管用的是什么型号？后级电流在多大啊？

cruller · 发表于 2005-7-11 14:57:03

整个机器全是C1815/A1015，输入级不例外。后级电流每只管子24ma，所以把壳子做大了好散热

absea · 发表于 2005-7-11 17:03:01

红色的连接线用什么类型的好？

plj213 · 发表于 2005-7-11 21:59:13

爽!!

cruller · 发表于 2005-7-12 09:17:17

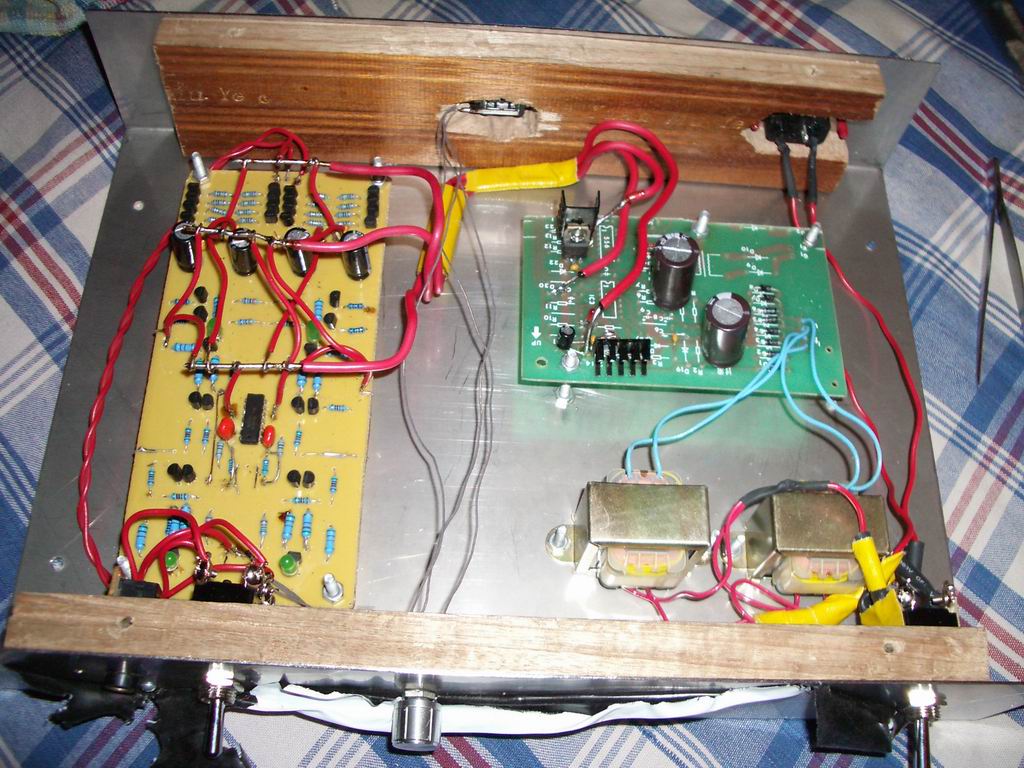

这个机器做起来耗时最多的有三个地方：元件配对、布线（我最后是在一块没铜的板上搭棚，但走线是按单面板，线没有交叉）、外壳制作（不锈钢又硬又粘）

TURBO · 发表于 2005-7-13 05:54:22

很強

牛哥 · 发表于 2005-7-13 07:32:08

输入级也用51015/C1815，电路要做适当的修改吧？

cruller · 发表于 2005-7-13 09:29:50

gilmore的设计是用J109/K389，不过这管子我在西安找不到。
现在声音就是偏硬（我其实喜欢偏硬的声音的，770PRO是我最喜欢的耳机之一）。但可能是因为开环，声场是相当好。
牛哥给点建议？

deepofee · 发表于 2005-7-13 12:44:34

下面是引用cruller于2005-07-11 14:57发表的:
后级电流每只管子24ma，所以把壳子做大了好散热

电流大了吧，1815/1015最大功耗只有400mW。。。

leolss · 发表于 2005-7-13 14:31:58

做的真不错！

cruller · 发表于 2005-7-13 23:09:53

下面是引用deepofee于2005-07-13 12:44发表的:

电流大了吧，1815/1015最大功耗只有400mW。。。

多谢提醒，我做的时候确实没考虑最大功耗。
不过正负15伏供电，15V*24mA=360mW。似乎还说得过去不是吗？

total · 发表于 2005-7-14 20:39:43

静态都快到最大功耗值了，那还说得过去？
