  LM117/LM317 是美国国家半导体公司的三端可调正稳压器集成电路。我国和世界各大集成电路生产商均有同类产品可供选用，是使用极为广泛的一类串连集成稳压器。
　　LM117/LM317 的输出电压范围是1.2V至37V，负载电流最大为1.5A。它的使用非常简单，仅需两个外接电阻来设置输出电压。此外它的线性调整率和负载调整率也比标准的固定稳压器好。LM117/LM317 内置有过载保护、安全区保护等多种保护电路。
　　通常 LM117/LM317 不需要外接电容，除非输入滤波电容到 LM117/LM317 输入端的连线超过 6 英寸（约 15 厘米）。使用输出电容能改变瞬态响应。调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。
　　LM117/LM317 能够有许多特殊的用法。比如把调整端悬浮到一个较高的电压上，可以用来调节高达数百伏的电压，只要输入输出压差不超过 LM117/LM317 的极限就行。当然还要避免输出端短路。还可以把调整端接到一个可编程电压上，实现可编程的电源输出。


特性简介:

*可调整输出电压1.2V~37V
*最大输出电流1.5A
*典型线性调整率 0.01%。
*典型负载调整率 0.1%。
*80dB 纹波抑制比。
*输出短路保护。
*过流、过热保护。
*调整管安全工作区保护。
*标准三端晶体管封装。

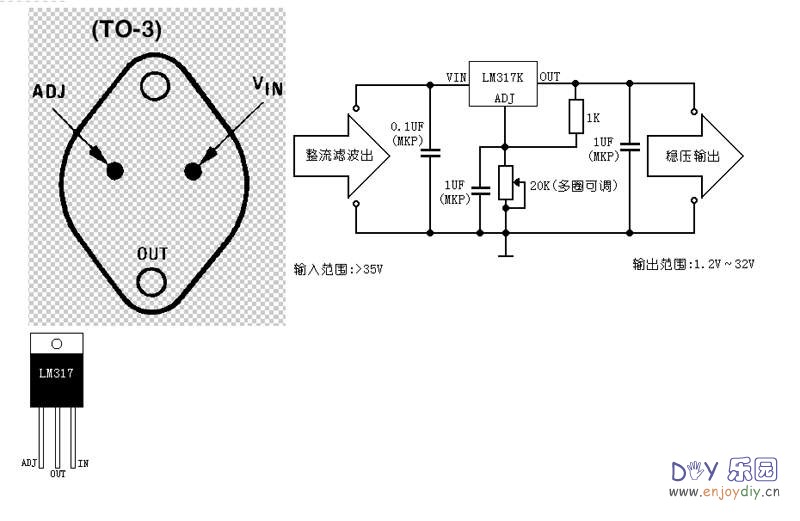

1，2脚之间为1.25V电压基准。保证稳压器的输出性能，R1应小于240欧姆。改变R2阻值即可调整稳压电压值。D1，D2用于保护LM317/337。

电源板尺寸:10CM*5.5CM


电压范围M117/LM317可 1.25V 至 37V 连续高精度微调

变压器要求:12V~24V  AC

电路应用

为前置级音响电路、精密电路、电子制作等对电源要求实现高精度供电的电路，其内阻小，电压稳定，噪音极低，输出纹波小（输出端仅用100uf），能有效的保证NE5532、NE5535等音响电路的高度稳定工作，提高瞬态特性和高频特性。（实际使用效果比LM78xx、LM79xx等稳压模块好）
