弃坑FIFO USB之后的归宿-----偶遇树莓派

夜游人 · 发表于 2018-1-13 22:49:51

感谢关注耳机俱乐部网站，注册后有更多权限。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由夜游人于 2018-1-13 22:54 编辑

      去年搞了一个FIFO USB界面的项目，板子做好之后因为各种原因一直没什么进度。

      最近看到一堆朋友都在玩一个小开发板，电源外壳什么的搞的不亦乐乎，遂吊起我的胃口，其实假如这东西只是可以接USB输出，我是没什么兴趣的，至少也得来个I2S输出或者同轴输出才有意义，要不然比他强的多的开发板多去了，板上输出的I2S质量太差，直接使用除了HUFI就是HUFI。

      后来在一树莓派群里认识不二先生，经他提点，竟然发现有域外厂商已经开发了时钟从模式下使用的数字声卡模块，立马花400来大洋收回一个，一探乾坤。

      到手之后第一感觉，渣，

看来还是得自己操刀啊，就这么一个垃圾板子某宝上卖400多大洋，果然知识就是第一生产力。其实这玩意也没什么技术含量，毕竟moodeaudio上面已经集成了该有的驱动内容，剩下的事情就简单多了。

把域外厂商的模块在咸鱼上兑了100多大洋回来做经费，花了差不多一个星期的时间才有了下面的这坨东西。

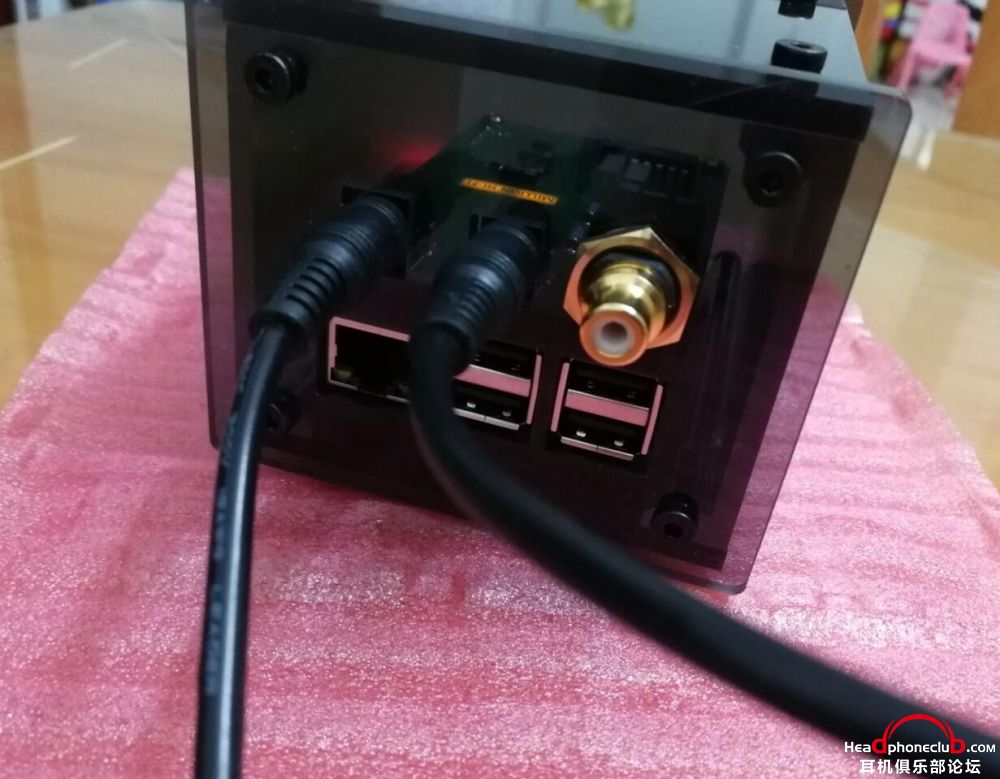

做了两层的违章建筑，第一层是时钟和I2S驱动芯片，一大排的是给树莓派5V电源加强滤波的电容，第二层是SPDIF驱动板跟一些接口，做了两组输入，5V的树莓电源跟12V的时钟电源，驱动电路参考了一下WADIA CD常用的输出方式，并没有使用输出变压器，也是一个尝试了。现在对这个电路的听感就是解析力没有我自己的三代转盘那么高，但是声音稍宽松，氛围感好一些


骚骚的亮灯标示

门的耳朵 · 发表于 2018-1-13 23:21:18

前排围观

anjieo · 发表于 2018-1-14 07:39:45

树莓派没看上，倒是觉得楼主挺专业的，操作时还套了骚骚的手套。呵呵。

工口⑨ · 发表于 2018-1-14 09:36:29

支持下，什么时候出货，也想搞一套试试

夜游人 · 发表于 2018-1-14 11:55:30

工口⑨ 发表于 2018-1-14 09:36
支持下，什么时候出货，也想搞一套试试

还得搞多一个双路输出的线电才玩的起来

wangyonc · 发表于 2018-1-14 12:10:06

违章建筑很养眼

工口⑨ · 发表于 2018-1-14 12:35:53

夜游人发表于 2018-1-14 11:55
还得搞多一个双路输出的线电才玩的起来

可以在这下面搭一层激光鼠的鼠莓派线电给板子供电吗，上面的另用一个线电

夜游人 · 发表于 2018-1-14 12:59:42

工口⑨ 发表于 2018-1-14 12:35
可以在这下面搭一层激光鼠的鼠莓派线电给板子供电吗，上面的另用一个线电

大哥你这是要造贫民窟啊

wpdownlaod · 发表于 2018-1-14 13:10:28

夜游人发表于 2018-1-14 12:59
大哥你这是要造贫民窟啊

到时候变别野

GhostK · 发表于 2018-1-14 15:14:27

8804那个方案吗？支持折腾。

aiheadphoneclub · 发表于 2018-1-14 16:20:36

这小别野造的漂亮

夜游人 · 发表于 2018-1-14 17:24:33

GhostK 发表于 2018-1-14 15:14
8804那个方案吗？支持折腾。

对啊，双音频晶振的8804方案

kaihfangsz · 发表于 2018-1-14 19:00:07

如果能跟激光鼠的电源配套相信会有不少人感兴趣。

p2maomao · 发表于 2018-1-15 07:26:09

kaihfangsz 发表于 2018-1-14 19:00
如果能跟激光鼠的电源配套相信会有不少人感兴趣。

人家这预留2个供电口想插什么电源插什么电源，上鼠电源就不用了那电源也是开关电源加线性稳压

hwajun99 · 发表于 2018-1-15 08:12:25
