新进展，我做的zimu版47二房，电源遇到点问题~~

dengtaok · 发表于 2005-9-1 10:06:59

感谢关注耳机俱乐部网站，注册后有更多权限。

您需要登录才可以下载或查看，没有账号？注册

x

这个我做的，用的以前剩下的elna的音频专用的电解，电阻也都用剩下的1/8w的。
现在电源还有问题，小弟是搞计算机的，刚迷上二房，还不太懂如何得到正负电压，原本打算用电脑的12v+电容得小点的正负压，但子木又说了不行，后来想用干电池，依然不懂，望各位大大帮个手，指点指点该怎么搞电源~~~

absea · 发表于 2005-9-2 18:29:30

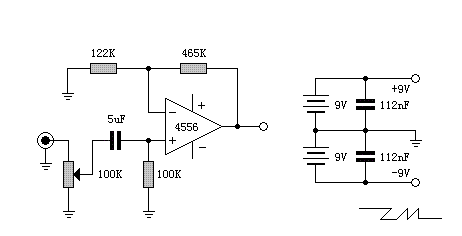

电池虚地！参考CMOY

子木 · 发表于 2005-9-2 19:51:11

老弟别着急，

你有空的双15~18V的变压器么？买一个也不贵，然后整料。滤波，再弄LM7812/LM7912各一只，这样你就有正负12V的直流了

samyang · 发表于 2005-9-3 14:08:46

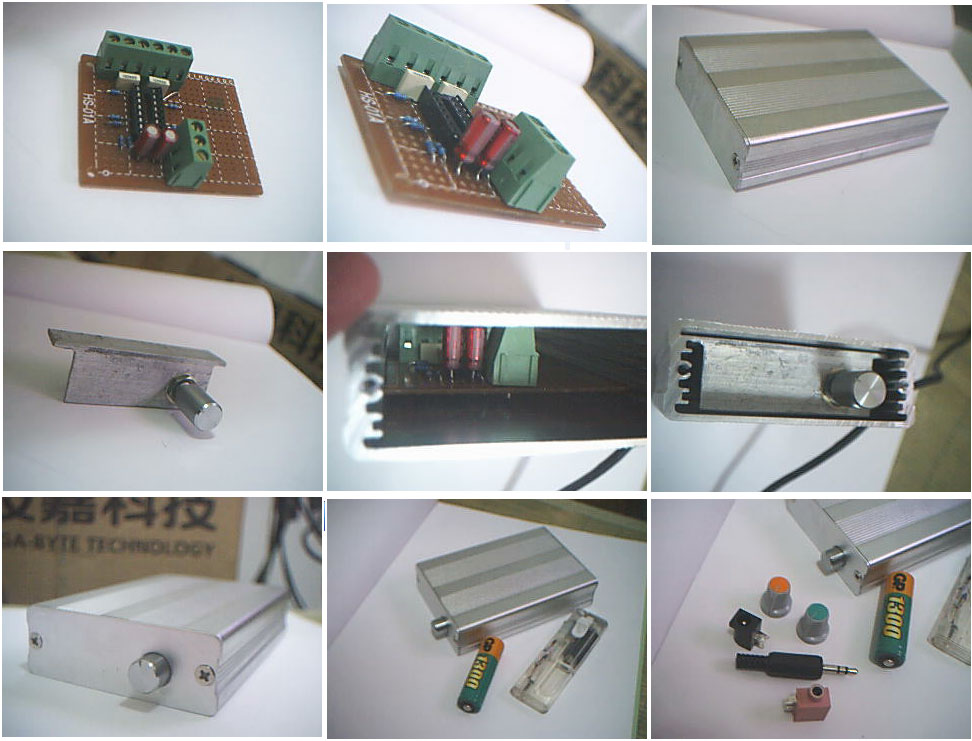

如果是单电源可以参考！

我是阿格 · 发表于 2005-9-4 14:39:37

老兄不错嘛呵呵看看你的焊接

darksky · 发表于 2005-9-4 15:25:06

个人觉得，单电源转双电源不怎么好 [s:48]

子木 · 发表于 2005-9-5 16:11:58

玩这个吧，简单

dengtaok · 发表于 2005-9-6 09:51:30

呵呵~~休息了一周回来，看见各位老鸟的帖子（百感交集~~~~），万分感谢各位中...
但是，由于心急加上周末没有从公司拿回电路图，下午匆忙在电子城买了两只220u/16v的elna电容准备参照CMOY用两电容+两4k7的双电源方案（自己再用的单15v变压器输入），晚上悲剧发生了，我错误地认为5532的4脚是v+，8脚是v-（都怪我太相信自己的记忆啦~~）。通电，没有听到声音，20秒后，我用手摸了下5532，妁热的刺痛通过指尖传到了我的大脑：好象接反了吧~~~~~这下估计我又得等到周末才能再去买5532了。不过原来的5532不是philips的，正好换掉，哎~~~

dengtaok · 发表于 2005-9-6 09:53:39

下面是引用我是阿格于2005-09-04 14:39发表的:
老兄不错嘛呵呵看看你的焊接

--------------------------------------------------------------------------
呵呵，新手一个，菜得很，背面焊得奇丑，只是没有搭铁，勉强用用，就不献丑了哈`~~

dengtaok · 发表于 2005-9-6 09:56:31

下面是引用子木于2005-09-05 16:11发表的:
玩这个吧，简单

子版，这个我都做了大半了，不做出来不甘心呀，等这个5532的做好了，就做你给的这个，嘿嘿~~

我是阿格 · 发表于 2005-9-6 20:45:11

哈哈字母推荐做RA1啊?

dengtaok · 发表于 2005-9-7 11:41:43

昨晚再接再厉，终于发声了~~~
很是兴奋呀，但是也有问题，就是声音始终不干净，低频感觉“嗡嗡”的，高音听起来也感觉是罩了层纱。
但是如果把电源断掉，重新接上的一瞬间，声音是非常ok的，大概持续0.2秒后，感觉又慢慢“嗡”起来了，如果把耳机拿掉，再重新插上的话，也是这样的情况。
用的是15v直流变压器+这个电路。测15v实际输出14.4v，两输出段电压是6.92和7.12。
电容采用的elna220u/15v 电阻也是4.7k

---------请问如上情况该怎么解决呢？

子木 · 发表于 2005-9-7 17:04:02

我在很早前就说过AHP47效果不好，适合练手

dengtaok · 发表于 2005-9-7 17:23:36

请问子版这个5532，还有没有修改的余地，关键是效果太差了。
15v的输出电流是300mah。您看合适不/

子木 · 发表于 2005-9-7 17:27:53

声音差有几点，一是你没好的电源，二是本电路不是很好

提高你的电源的质量

这电路改进的地方很多，但是怎么改也不能提高很多

要改就玩其他的电路吧
