OTL的小耳放

蓝子风 · 发表于 2005-9-16 13:23:26

感谢关注耳机俱乐部网站，注册后有更多权限。

您需要登录才可以下载或查看，没有账号？注册

x

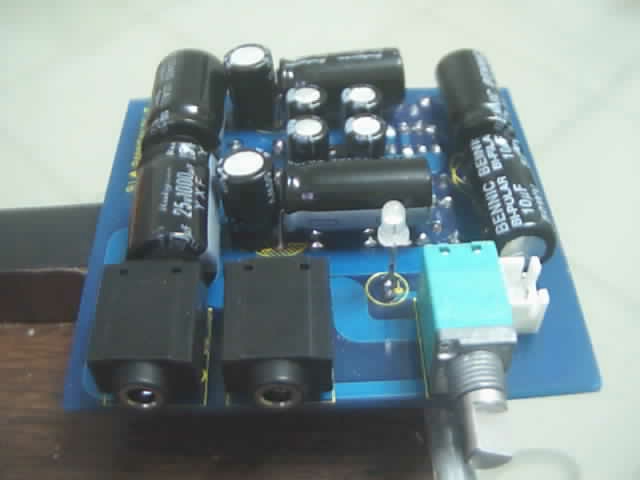

原本想做一个电池供电的小耳放，不过遇到了问题，一般的外接电源的接口都是2针的，只能使用单电源，而因为个人能力有限，无法像SM3那样建立一个虚地~~~所以就想到了比较古老的OTL接法~~~~于是用上一试，感觉声音还是可以的~~~不比一些双电源供电的耳放差~~~由于是OTL的缘故，所以就看到了其中一面板子都是电容，躺的，立的都有~~~

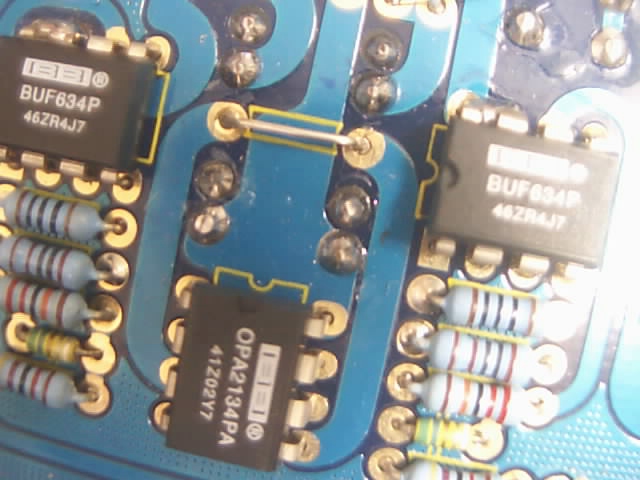

很简单的小东西，使用OPA2134+BUF634P的组合~~空间整和的比较小~~~实际的声音和测试指标都还不错~~~~

蓝子风 · 发表于 2005-9-16 13:23:42

在一个朋友的电脑上RMAA测试的结果~~~

音频接口是EMU1212M

http://www.erji.net/read.php?tid=152063&keyword=

就是当中那个无名便携耳放~~当时使用的是2节刚刚充了十来分钟电的9V/200MAH镍氢电池串联供电

samyang · 发表于 2005-9-16 14:57:29

风兄在闭门造车？这款二房板子蛮好看的！！呵呵

蓝子风 · 发表于 2005-9-16 22:24:33

呵呵，LAYOUT好久了~~~~~

闲置了好久了~~~~~

牛哥 · 发表于 2005-9-19 01:31:28

现在又掀起小二房的高潮?很多同学都在弄这个.

蓝子风 · 发表于 2005-9-20 03:01:49

比不上您的大作

我们只能做小东西~~~

yuhan · 发表于 2005-9-20 10:30:32

做得很好哇，GJGJGJ。

HXCLTD · 发表于 2005-9-27 11:29:22

呵呵,小的有小的好处.

plj213 · 发表于 2005-10-1 21:53:22

支持！
顶上去！小耳放自有他的好用处，关键还是音质啊

zjchxf · 发表于 2006-1-6 15:38:41

楼住，能不电路图发上来好吗
发我一份，谢谢！！！zjchxf@zj165.com

xuboqun · 发表于 2006-1-6 19:44:50

下面是引用zjchxf于2006-01-06 15:38发表的:
楼住，能不电路图发上来好吗
发我一份，谢谢！！！zjchxf@zj165.com

能不能把电路图发上来大家学习学习,我也正打算做一个电池供电的小巧的耳放,但电源有点难搞,普通充电池电压低,体积大,层叠电池容量小,可充电的层叠电池价格高,容量也不大,正打算用小灵通的3.6V400MAH的电池试试.而且正负电源的由于正负端负载电流不同,电池的放电特性也有差异,非加虚地不可,正头疼.

初学 · 发表于 2006-1-10 23:10:58

感兴趣

tongsbcn · 发表于 2006-4-8 13:25:34

多谢分享！

我们初学者就总觉得电路板难做！

看来得有点耐心才行啊！

yoso · 发表于 2006-4-9 17:08:46

要那么多电容吗？

hsz1981 · 发表于 2006-4-11 22:44:07

[s:34] 比我那个好多了
