1《派》之言-----I2S造血季（更新修正板）

夜游人

交易区新帖推荐

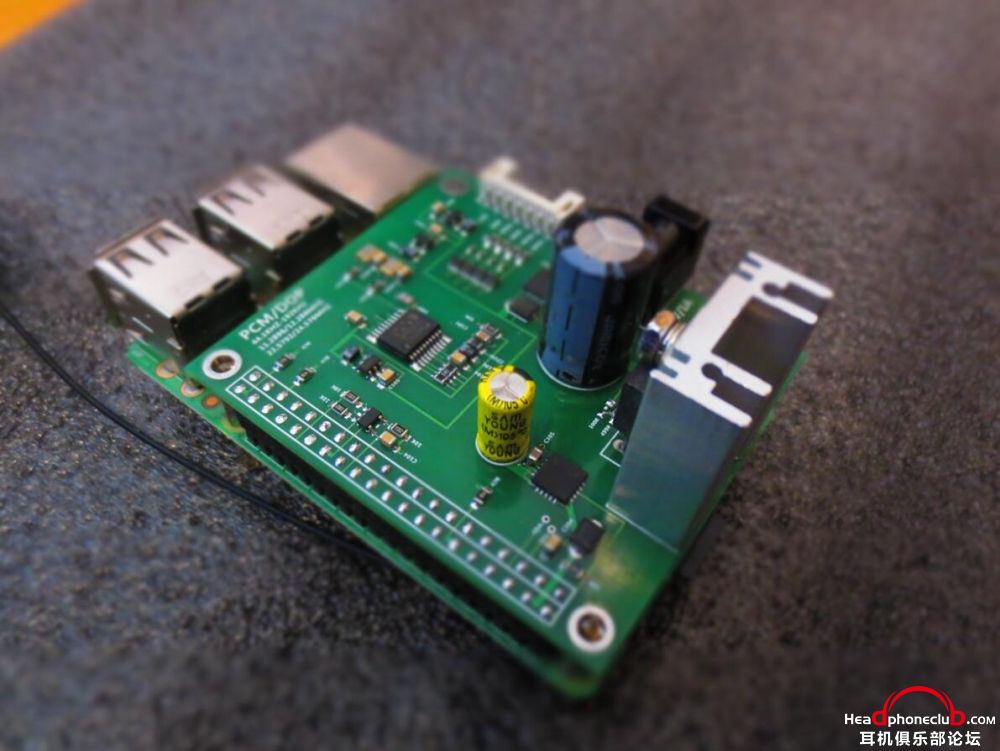

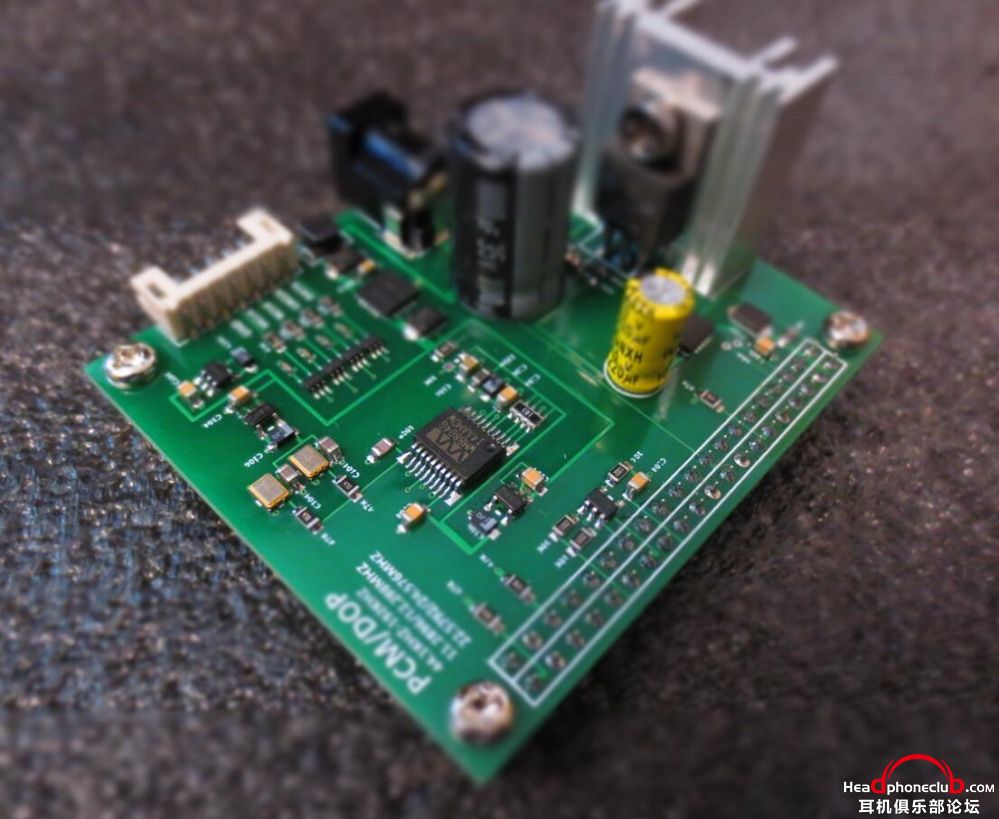

       之前搞的派同轴界面给很多朋友留下不错印象，事过境迁刚好一年了，拖拖拉拉的才有了这个第二款，玩的I2S输出，这个方案依然只针对高质量数字信号的需求做优化。


      虽然现在已经有系统支持可以使派的I2S端口输出高达DSD512，但是由于派本身没有外部MCLK输入端口，只能由内部时钟PLL输出I2S时钟，连精度都无法保证，质量就不需要多说，这不是有追求的烧友所能接受的，也有烧友增加AK4137一类的ASRC芯片或者FPGA芯片做FIFO，但这种方法治标不治本。曲线救国方针，这次用的依然是外时钟自造I2S，使派工作在I2S SLAVE模式，由于I2S时钟不再由派主板输出，信号质量可以得到最好的保证。

     slave方是派板，master方自然还得WM8804，对派的种类并没有要求，大部分的系统都可以使用，这次我们没有用到WM8804的SPDIF合成功能，仅仅使用他的分频功能将22.5792/24.567MHZ的低相噪晶振分频出所需的44.1至192KHZ对应的I2S时钟，输出给派的I2S时钟IO，取出DATA信号，当然DSD的源码输出还是只支持dop64


      至此我们就有了MCLK(11.2896至24.576MHZ)，LRCLK，BCK，DATA这4个信号组成的输出，在这里并没有转换成常见的HDMI类I2S接口（我一直对HDMI类接口使用的LVDS发射接收芯片很反感），而是经过缓冲芯片之后直接输出给DAC，便于配套自己的DAC，所以这个界面对普通玩家并不友好


      说到11.2896MHZ这个时钟，很多diy朋友就了然，TDA1541又又又要发春了


      为了提高使用便捷性，这次板载了多路稳压。时钟和驱动部分先由4uv噪声的TPS7A4701预稳压，再由3路LP5907分别供应WM8804，晶振和输出缓冲芯片。而派主板供电部分则先由LM317做预稳压，再进入TPS7A4701，并且对大电流的派主板5V供电增加IO反馈，对电源的要求仅仅一个9V/1A足矣，即便不使用I2S而走USB，也是一个非常好的供电平台

camelsu

支持新作

门的耳朵

我们的派都可以iis输出dsd512了！

dsc

你淫荡的样子有老鼠当年的风范

夜游人

门的耳朵 发表于 2019-3-16 21:49
我们的派都可以iis输出dsd512了！

你们那种I2S不是我需要的

M_Furtwangler

想用这个I2S接Khadas Tone Board

夜游人

M_Furtwangler 发表于 2019-3-17 00:49
想用这个I2S接Khadas Tone Board

这家人也有做派板，但是玩的人很少

1819818579

好

赤兔

路过。难得有新品。

夜游人

修正的板子重新设定树莓派主板的工作电压到5.2V，为预稳压电路加入快速启动，让派工作在更稳定的电压供给。这个IO动态反馈的设计应该是目前最好的派供电
