刚出炉的超小CMOY,多图

专注的强子

交易区新帖推荐

是电压不合适，我也觉得。提高电压，声音会更好。不知道楼上的试过电容升压的方法吗？不知道行不行。

absea

电容升压？没试过。适当加大输入偶合可以提高低频。

专注的强子

这个我知道的，只是我对低音量要求不高，量多反而使声音听起来浑浊。只是推力显得很有限。
电容升压又看了一下，需要斩波的，还是基于PWM技术的。做起来挺麻烦的。看来要电池供电还得DC-DC。不知道你还有什么推力更大一些的电池耳放电路没，想再上个新的。感觉LITTLE DOT MICRO 挺漂亮的。就不知道MX4410 的效果怎么样？

水尽云起

换金封AD627，威马电容空间感较差，换Rifa或菲利浦的。

absea

嗯～电池供电的，杨老师的Micro会比较不错。或者试试子木的47。

胆

矛盾的选择，要小，电池就是最大的部件，电池小就要单电，单电电压比较大的容量大的的大家比较喜欢用9V，9V对于很多运算放大器来说只是能响的水平，大家要明白这个道理。

wuy

还有电池供电的优势除了不用AC外是电源干净，如果采用DC-DC或电容升压（Charge Pumps）则效果完全相反了。
AD827电流很大，要求的电压也高，不宜在电池线路上使用

专注的强子

看来我得换运放了，昨天做了一个电源25v直流采用复式滤波，接上后效果有所改善。我看就只能这样了。在宿舍听用电源用827。出去用电池时再换个片子。呵呵！找个片子去。

我是阿格

下面是引用absea于2005-10-26 16:19发表的:
嗯～电池供电的，杨老师的Micro会比较不错。或者试试子木的47。

子木已经声明电路不是他的   [s:40]

专注的强子

那电路从哪来的？国外的论坛搞来的吗？

absea

下面是引用专注的强子于2005-10-29 19:41发表的:
那电路从哪来的？国外的论坛搞来的吗？

基础电路是某个运放的电路，好像。最初是国外烧友调试的，后来子木把元件布局图也画出来，新手容易看懂，焊接也较方便～

好像还有一个详细的教程呢！

专注的强子

杨老师的小不点M应该是美信MAX4410的外围电路图吧。不知道做了改进没？

专注的强子

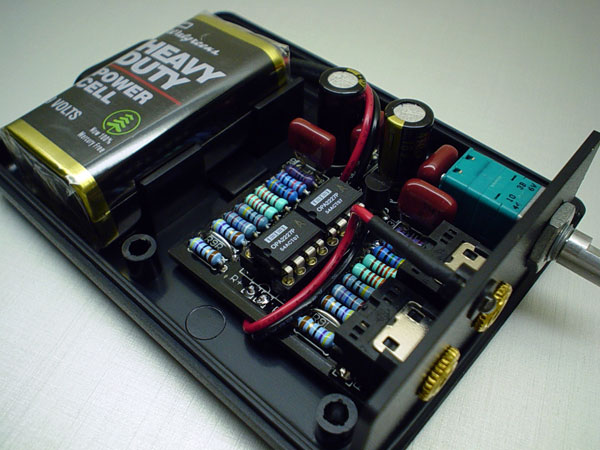

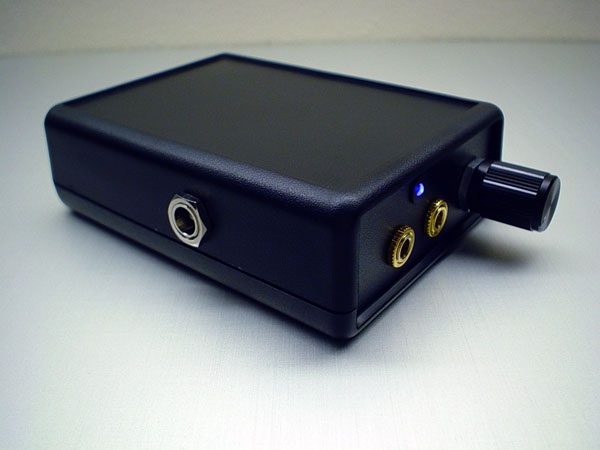

刚看到了这个，用料和电路设计都挺扎实的。用TLE2426做的缓冲。

专注的强子

这个用了两个双运放，不知道是怎么个用法。这样做的理由是什么？

专注的强子

文字介绍：

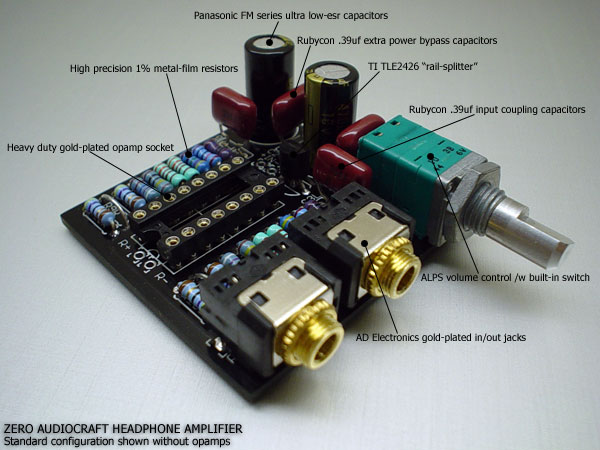

Amplifier Specifications:

- Zero Audiocraft HPA-1 Professional PCB board.

- (2) Burr Brown OPA2227PA for exceptional sound performance.

- High reliability gold-plated opamp socket for easy and dependable opamp upgradability.

- Texas Instruments TLE2426 for buffered ground reference and almost perfect (+/-) voltage.

- ALPS Japan 10K volume controller with built-in rotary on/off switch.

- Eagle Plastic Devices black anodized aluminum knob.

- AD Electronics gold-plated 3.5mm stereo input/output jacks.

- Panasonic FM series premium quality 470uf 16v electrolytic capacitors.

- Rubycon 0.39uf 50v power bypass capacitors.

- Rubycon 0.39uf 50v input coupling capacitors. (Standard configuration)

- Hammond MFG ABS plastic enclosure with battery door. (L 3.6"/W 2.6"/H 1.1")

- High reliability metal-film 1% resistors.

- Black LED mount. (choice of white or blue LED)
