新弄的DD

子木 · 发表于 2005-10-31 14:47:25

您需要登录才可以下载或查看，没有账号？注册

x

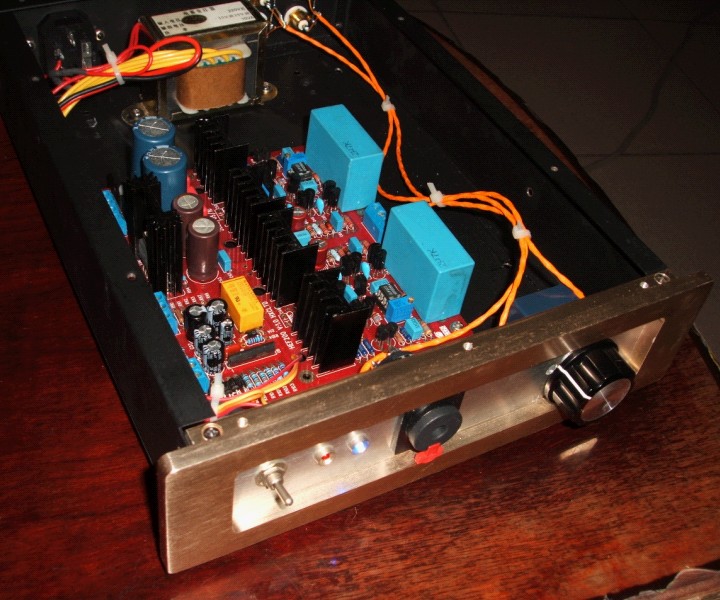

双叉结构

ldf · 发表于 2005-10-31 16:09:29

你这DD做得也太不科学了吧？也敢拿出来露脸！
一.信号线离电源变压器（非屏蔽）那么近，居然敢不屏蔽！难道你就不怕交流声？
二.输出线和信号线居然扎在一起！难道你就不怕放大电路不稳定甚至出现自激振荡（除非是反相放大）？

子木 · 发表于 2005-10-31 18:21:48

为什么不敢？

一没问题
二更没问题

微尘 · 发表于 2005-10-31 20:19:28

出了问题，找趣趣！

HXCLTD · 发表于 2005-11-1 08:41:31

如果不是屏蔽的信号线当然不敢离太过近.两条屏蔽的信号线扎在一起会有问题么.当然不会.
除非是假屏蔽.布线合理的PCB抗干挠的能力也强一些.偶做这么多的机器.壳机都不接地的.用高灵敏度的耳塞/耳机听不到丝毫噪声的.也算合格吧.

digi01 · 发表于 2005-11-1 08:57:47

多来几张图片啊。

digi01 · 发表于 2005-11-1 09:00:00

下面是引用HXCLTD于2005-11-01 08:41发表的:
除非是假屏蔽.布线合理的PCB抗干挠的能力也强一些.偶做这么多的机器.壳机都不接地的.用高灵敏度的耳塞/耳机听不到丝毫噪声的.也算合格吧.

同意！
中国一些地区城市供电还是假五线，都遵循机箱接地的话，两台设备连接可能会引入噪音。

ldf · 发表于 2005-11-1 10:39:39

下面是引用HXCLTD于2005-11-01 08:41发表的:
如果不是屏蔽的信号线当然不敢离太过近.两条屏蔽的信号线扎在一起会有问题么.当然不会.
除非是假屏蔽.布线合理的PCB抗干挠的能力也强一些.偶做这么多的机器.壳机都不接地的.用高灵敏度的耳塞/耳机听不到丝毫噪声的.也算合格吧.

两条屏蔽的信号线扎在一起当然不会有大问题（但个人认为最好还是尽量离远些为好，尤其是大信号线和小信号线，毕竟屏蔽效果是有限的，并不是万能的！），问题是图中那几条信号线象是用的屏蔽信号线吗？

HXCLTD · 发表于 2005-11-1 14:05:10

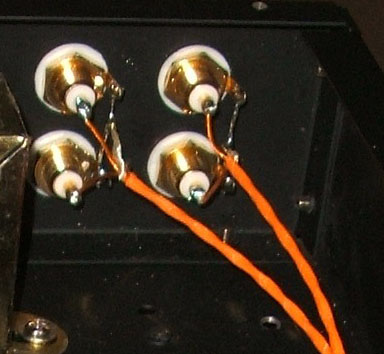

呵呵.是特富龙镀银信号线.两条线都是屏蔽线.扎在一起一点担心都没有.机箱体积有限.不能随心所欲.能保证性能的情况下就尽量把机内搞整齐些了.

HXCLTD · 发表于 2005-11-1 14:15:19

图片:

HXCLTD · 发表于 2005-11-1 14:16:22

看似很小的内线.其实由几十条小线合成的.

子木 · 发表于 2005-11-1 16:51:01

灌水完毕，累~

leolss · 发表于 2005-11-1 18:25:46

看着很不错哇！
俺现在就是对管管机太着迷，这种的机机玩不动。
