拆解一个高级恒温晶振

夜游人 · 发表于 2023-5-3 11:41:07

感谢关注耳机俱乐部网站，注册后有更多权限。

您需要登录才可以下载或查看，没有账号？注册

x

   自从去年开始玩10M钟以来买了不少恒温晶振，大部分过手的型号都做了拆解，高端低端都有涉及，包括国内外产品，今年购置了时钟相噪测试仪器，对各种牌子晶振也有了更具体的了解。

   总结下来10MHZ这个频点碰到的全部都是SC切型，包括国产的，对于SC切的晶振来说，只要温度控制住了，性能也不至于差到哪里去，至于更极品的参数，就要看晶体和线路选型了，恒温电路的控制特征对1HZ的表现影响非常大，基本上最顶级的OCXO，恒温槽都是2级甚至更多。

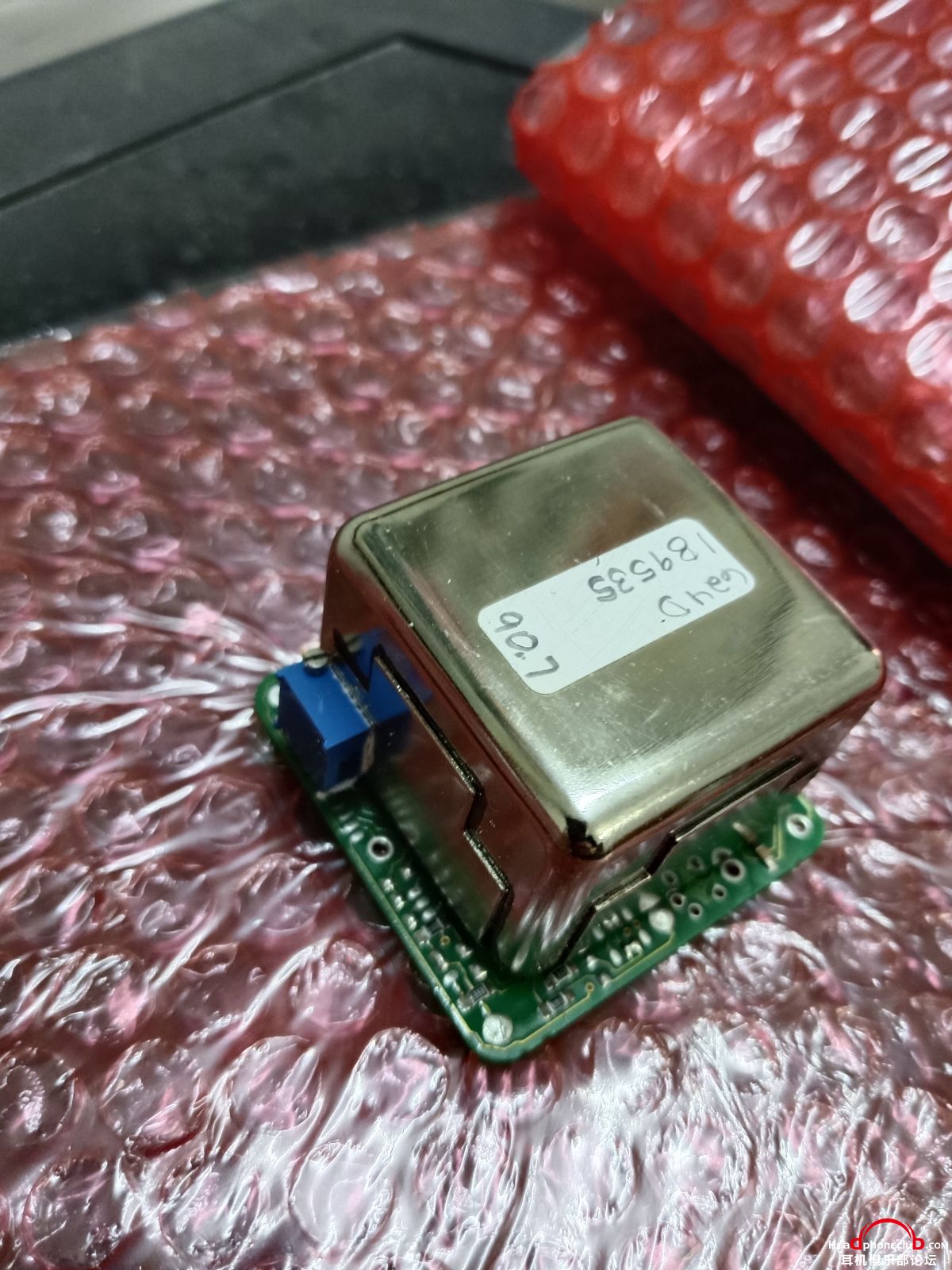

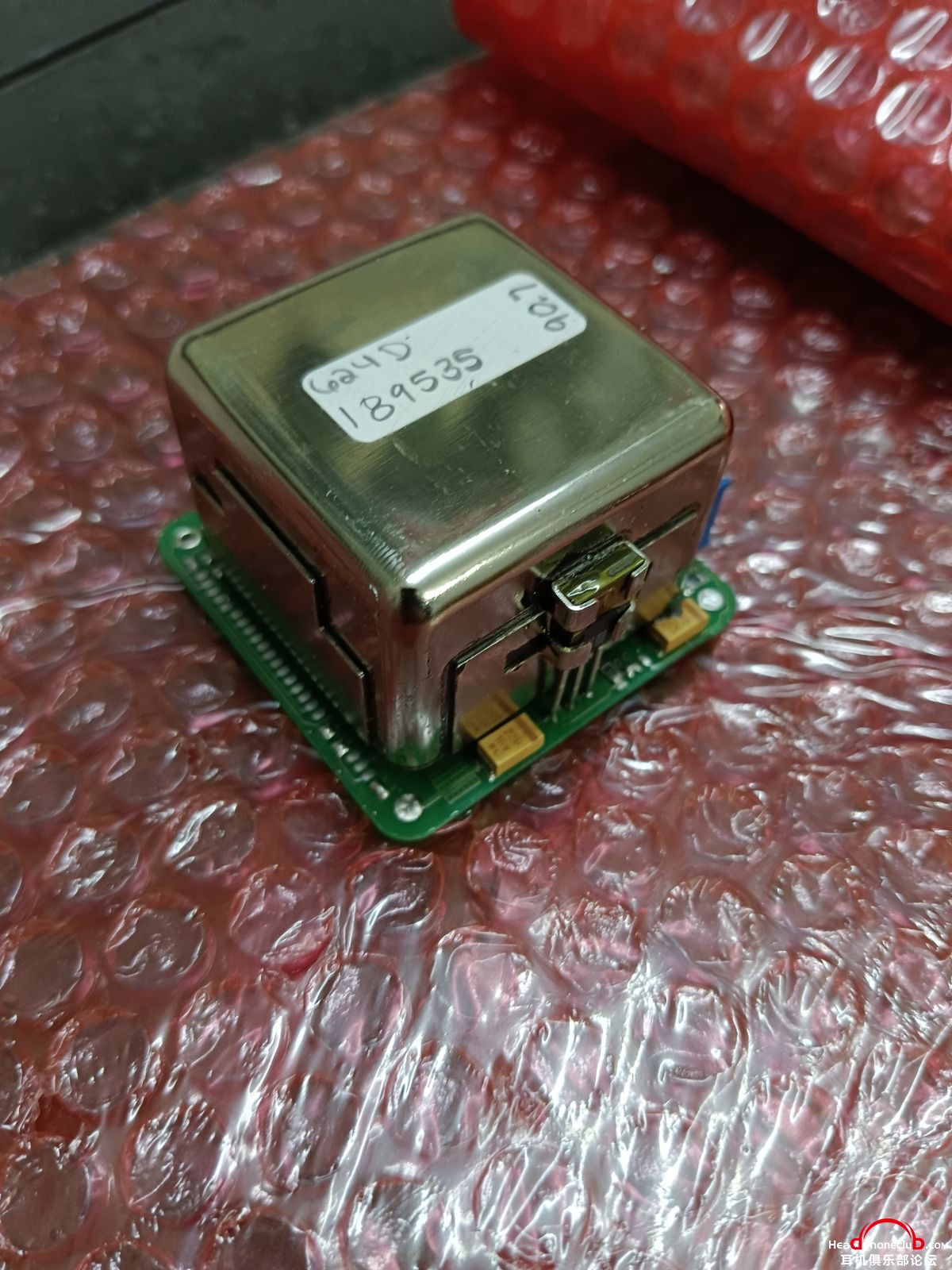

   假期结束刚好收到今天被拆的这个猪脚，到手就是坏的，所以也拆得干脆。以下图片是已经拆除了最外层的壳体，所以恒温槽总共有3层，这个是目前OCXO最顶级的配置。

   这个晶体的SC晶体也是目前见过体积最大的，

实在太大
