我是怎样配对出完全一致的晶体管的

ligm · 发表于 2006-2-27 11:19:47

交易区新帖推荐

感谢关注耳机俱乐部网站，注册后有更多权限。

您需要登录才可以下载或查看，没有账号？注册

x

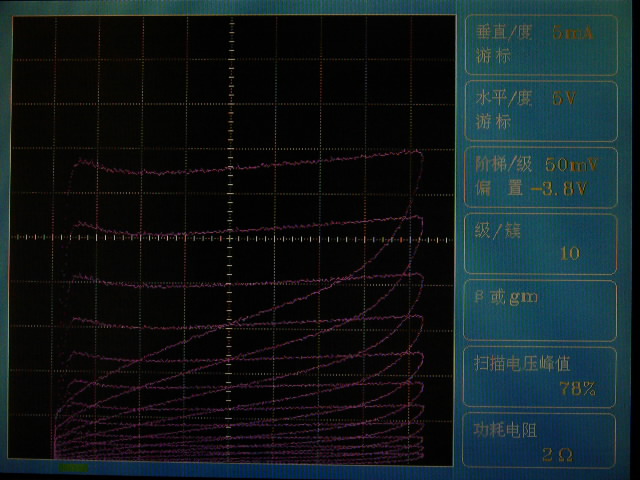

先一IRF9610来说明.先按数格数的方法配对出的一组管子里面随便挑出一只管子测试出他的曲线保存保存后的曲线是紫色的.

ligm · 发表于 2006-2-27 11:20:34

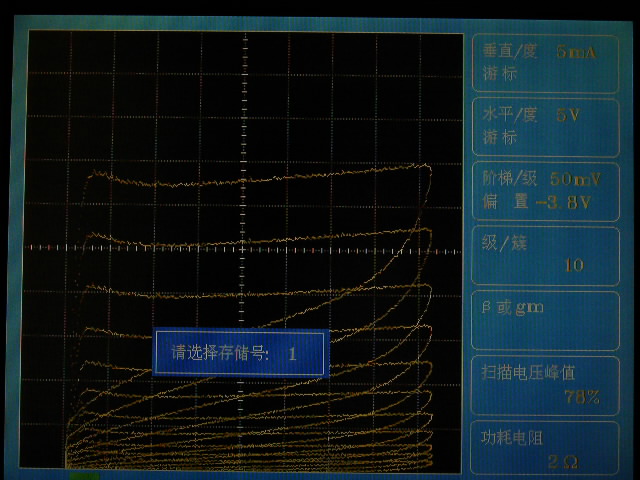

再测试同一组里面的另外一直管子
和他比较看看

ligm · 发表于 2006-2-27 11:21:51

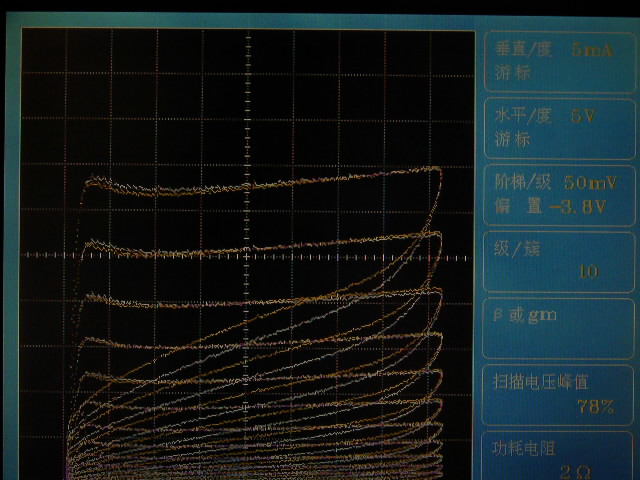

还好,曲线基本重合,说明这两只管子基本一致,配对误差就不用说了

ligm · 发表于 2006-2-27 11:23:03

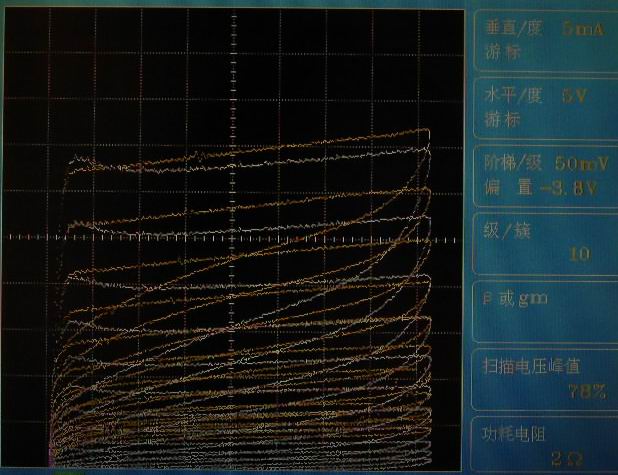

看看不同组的管子的曲线比较怎么样

ligm · 发表于 2006-2-27 11:23:40

看来MOS管的离散性还是比较大的

ligm · 发表于 2006-2-27 11:25:11

再看看普通晶体管ZTX450,这是两只管子的曲线,看起来就像一只管子的曲线,也就是说这两只管子配对到基本没有误差

ligm · 发表于 2006-2-27 11:25:57

说明一下

静态配对和动态配对的主要差别:由于晶体管的制造工艺的原因,管子的离散性很大,静态只测试一两个工作点,测试电流和测试电压都是单一的点,不能全面看出晶体管的特性.
而动态配对是一次测试10个电流的工作点(调整不同步进的阶梯电流还可以更多),而电压是连续的扫描的,大家从我测试的曲线可以看出,每只管子的对应的曲线的形状都是有差别的,而我现在的配对是对整体的曲线的重合度来进行配对的

ligm · 发表于 2006-2-27 11:27:06

看看不配对的管子

ligm · 发表于 2006-2-27 11:28:36

休息一下,广告时间,对这种配对关有兴趣的可以到这里找我:http://www.hifi-zone.net/

ligm · 发表于 2006-2-27 14:58:21

晶体管配对其实有很大的风险的,差分配对还好,只要管子多,基本没有什么浪费的,互补配对就很像赌博,买一批管子回来,特别是大家喜欢的美国MOT和ON的管子,配对率都在30%以下,比如MJ21194/93.有的管子甚至100对里面一对也配对不出来.比如MJE243/253,MJE15031/15030,MJ15003/15004,怎么办,不到黄河心不死......要赶本啊,再来一批不同批号的看看,还是这样!!!!!!!!!!狂晕....................我是上了贼船,现在手上有大把的不配对的原装ON的管子,普遍是PNP比NPN的放大倍数大.
