敢死队员热募中，总名额限定6人，报名从速，哈哈

你好

交易区新帖推荐

招募敢死队员——
实验两套耳机放大板！
pcb免费赠送！


第一块srpp+wcf
srpp部分可以使用6n1/2/4/6/10,ecc81/82/83/84/85,12ax7/au7/bh7……
wcf使用6p15/6p14/el84/6bq5/el86……


第二块 差分+wcf
12ax7+5687
一套5张板子，包括电源（高压稳压）、主放大、dc-servo（两张）、输出保护

每块个三块/套

条件：
1、有一定的diy经验和能力
2、收到pcb内3天内完成并上报告
3、每人只能申请一套
4、出现任何问题，如被电击、烧耳机等，概不负责 [s:40]


因为目前pcb仍在加工过程中，因此，敢死队员又充分的时间准备材料，我会在这里发表线路，敢死队员根据线路定购材料

请注意，只有pcb是免费的，如果需要提供其他元件，如电子管、管座、阻容元件、变压器等等，是要收取相应费用的 [s:27]


更多内容请浏览http://www.audiofans.cn/viewthread.php?tid=688&extra=page%3D1

digi01

我支持。第一个有兴趣！

你好

d版能确定要吗？

digi01

确定要第一个，管子都有。但愿能装起来，不过我装机慢，每个细节都要满意，所以不会很快的 [s:47]

你好

好是好，但是，还是要尽快阿，方便的话，到这里说一下啊，呵呵
http://www.audiofans.cn/viewthre ... p;extra=&page=2

digi01

说啦。是diy的作品，我大力支持。你是友坛的版主啊  [s:33]

你好

第一个

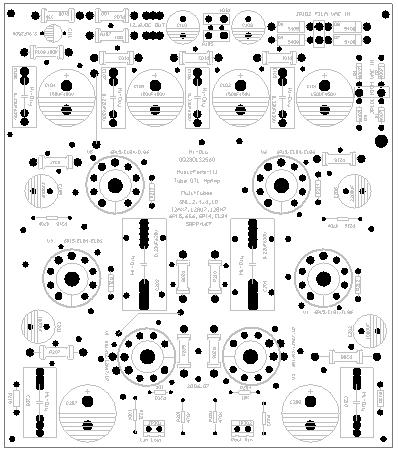

第一块

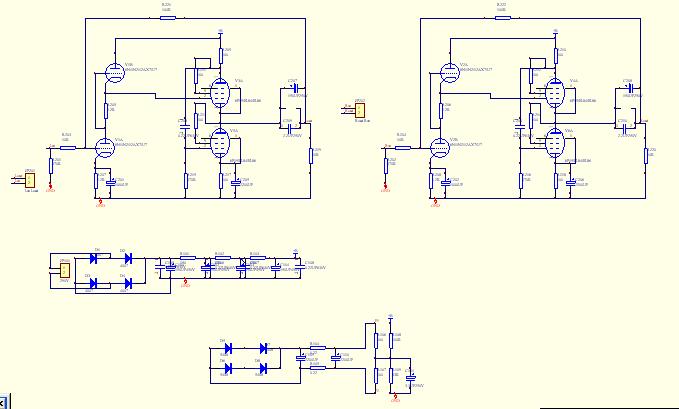

srpp+wcf，线路形式请参考我的6n3+6p9p（《实用影音技术》2006.5）
http://www.audiofans.cn/viewthread.php?tid=398&extra=page%3D1

只不过srpp部分阴极电阻改为1.2k，wcf部分屏极和阴极电阻改为100，供电电压340v，就可以了，滤波电容清采用450v耐压的

个人以为，srpp+wcf的线路，不要看用管子多，但其实，与阴极输出器相比，新手更容易出“好声”


电子管
  6n1管脚类的双三极管*2 （根据自己手上情况看吧，推荐6n4/12ax7）
  6p14管脚类五极管*4 （最好配对，推荐6p14，若有可能，请使用el86）
  pcb用小九脚管座6个（目前可以供应）

电阻（目前可以供应）：
  2w 150*3，100*10, 100k*1, 33k*1，1.2k*4，
  1/4w 470k*4, 100k*2, 10k*2 ,
  5w，用于灯丝滤波，根据情况吧

变压器
  100w，0-290v一组，0-12.6v一组（推荐交流供电）

电容
  150uf450v*4电解，滤波用
  0.1~0.22uf630v*4，滤波用（目前可以供应）
  0.1~1uf630v*2，耦合用（目前可以供应）
  150uf400v*2电解，输出用，并联的小无极电容，根据自己手上情况并联吧

其他
  耳机插座（目前可以供应）
  电位器
  机箱及附件
  ……

你好

第二块
第二块 可能是大陆地区第一个电子管直流输出OCL耳放套板（台湾已经批量提供ocl，大陆地区任保华先生作成功过几台，好像2台吧），我这个算是第一个准批量的tube ocl耳放板了

高压两组，分别采用irf740,Lm317/lm337稳压供电，灯丝可以直流也可以交流，要悬浮，直流采用crc滤波

12ax7差分放大，5687wcf输出，使用单运放做dc-servo，同时板子上自带电阻偏压，经典线路输出保护

所需元件：

电子管
12ax7*2
5687*2
pcb小九脚管座*4（目前可以供应）

ic & 三极管
lm317*2（目前可以供应）
lm337*1（目前可以供应）
irf740*1（目前可以供应）400v以上、功率和740差不多的n-mos都可以
lf356类单运放*2
78L12*2（目前可以供应）
79L12*2
8050（npn类）*6（目前可以供应）

电阻
  2w 1k, 330*2……

电容
  22~47uf400v*4
  0.1uf400v*1
  220uf250v*4
  100uf250v*2
  0.1uf250v*2
  2200~4700uf/25v*2（灯丝直流供电用）
  2200uf25v*2
  150uf400v*2
  0.1~1uf400v*4
  10~33uf250v或400v*2
  100uf25v*10
  47uf25v*4
  220uf25v*1

电位器
机箱……

你好

多谢大家的关爱，对于申请到的朋友，我想声明一下，希望队员dx们能够按照条件进行制作，期限可以放宽到5天，不过，无论如何，请尽快做好，这样便于及时出批量的板子给大家玩，否则，也就失去了送pcb的意义了。

samyang

[s:37]  [s:37] 好事啊!!不晓得我够不够格!!呵呵
