梵音HA01耳机放大器实拆

小白 · 发表于 2006-8-28 13:25:35

您需要登录才可以下载或查看，没有账号？注册

x

应小张的要求,将店内样机HA01拆开,供各位"窥视癖"满足.

HA01做工很精良,用小的内六角螺丝安装,底盘上有4只避震脚. 拆开顶盖后,可以看到内部分为左右两部分,左边是电源部分,右边为耳机放大线路,中间又横着一排散热片.

3627407 · 发表于 2006-8-28 13:27:08

感觉做的很精致:D

bink182 · 发表于 2006-8-28 13:27:30

不错啊

小白 · 发表于 2006-8-28 13:30:14

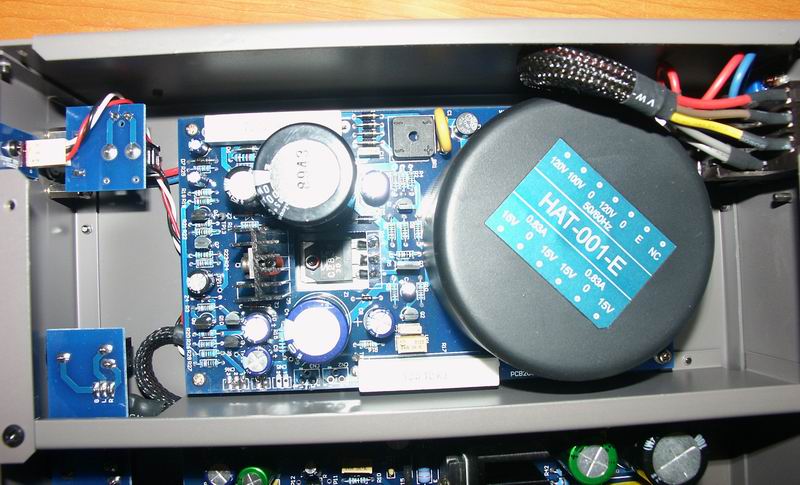

照片拍的应该蛮清晰的,虽然经过压缩,但细部应该看的清楚,我就不多说了,各位自己看吧. 这是左侧的电源部分从上往下拍.

小白 · 发表于 2006-8-28 13:35:47

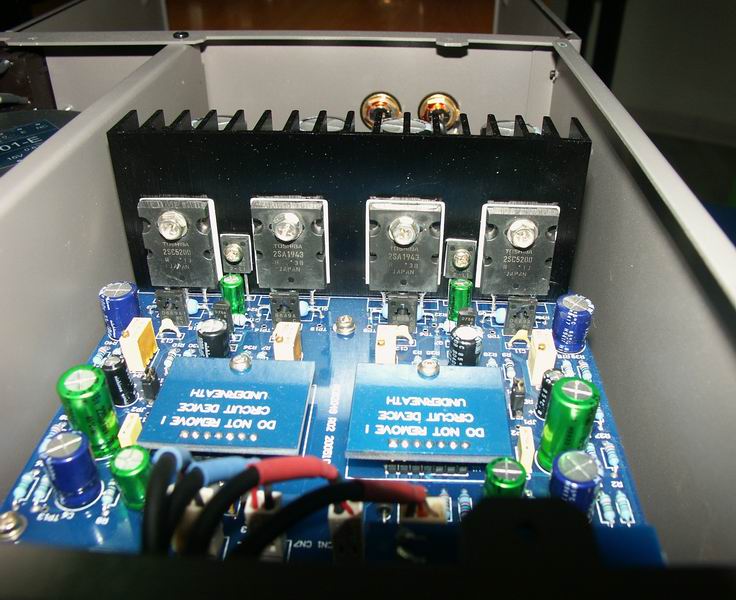

右侧放大部分从前面板往后拍. 可以清楚看到所用的功率晶体的型号.

chrisalex · 发表于 2006-8-28 13:39:10

么了?

小白 · 发表于 2006-8-28 13:39:59

从侧面拍耳机放大部分.

chrisalex · 发表于 2006-8-28 13:42:21

请把不能REMOVE的那两块东西REMOVE掉,谢谢

小白 · 发表于 2006-8-28 13:43:06

不知道那两块写着DO NOT REMOVE, CIRCUIT DEVICE UNDERNEATH的板子下藏着什么东西!

小张,等你下次来,亲手揭去这两块板,给大家看它的PRIVATE PARTS好吧. 俺抖豁得很,不敢开.

[ 本帖最后由小白于 2006-8-28 13:45 编辑 ]

小白 · 发表于 2006-8-28 13:51:04

继续上图! 还是同一部分,从后往上,俯拍! 可以看到ALPS电位器藏在板下.

流氓才子 · 发表于 2006-8-28 13:56:32

很久以前就拆过，不过那个do not remove的没敢碰。。。

小白 · 发表于 2006-8-28 13:56:56

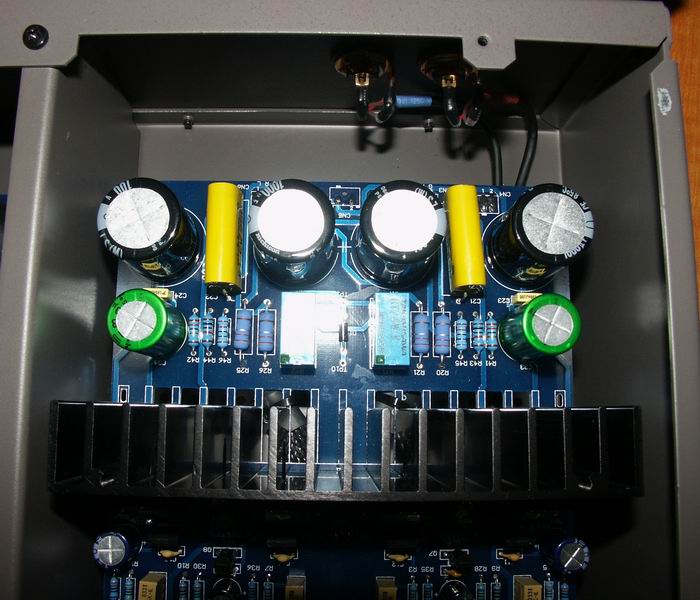

再看右侧近背板部分,也就是散热片后面的东西.

小白 · 发表于 2006-8-28 13:59:25

同一部分,俯拍.

小白 · 发表于 2006-8-28 14:03:16

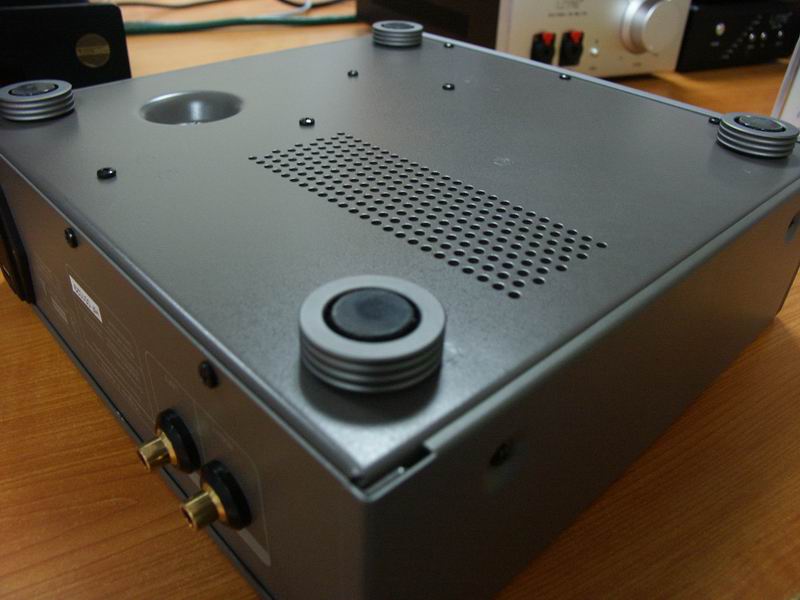

BOTTOM和BACK,就一起看了. 四个脚做的蛮精细的.
