电源上并联电容的问题。

xiaocainiao_ · 发表于 2006-8-31 11:15:29

您需要登录才可以下载或查看，没有账号？注册

x

我看到很多电路图上都并联两个电容。

一个是100的，另一个是0.01的。

并联一个不就行吗？怎么还并个0.01的？

谢谢！！！

换大米的 · 发表于 2006-8-31 13:46:32

提高高频特性用的。
100uF电容一般是电解的，高频特性不好，所以并一个0.1左右的高频好的小电容。

xiaocainiao_ · 发表于 2006-8-31 14:12:35

是在输入电源那地方并联的。

提高电源的稳定性。可为什么并两个？

换大米的 · 发表于 2006-8-31 18:04:55

原帖由 xiaocainiao_ 于 2006-8-31 14:12 发表
是在输入电源那地方并联的。

提高电源的稳定性。可为什么并两个？

进一步提高稳定性。
玩电路久了的人，这也属于一种习惯。

xiaocainiao_ · 发表于 2006-9-1 10:32:46

原理呢？

换大米的 · 发表于 2006-9-1 12:02:52

普通电解电容ESR很高（高频专用电解除外，不过很贵）。可以查一下特性曲线资料。

牛哥 · 发表于 2006-9-2 21:34:33

原帖由 xiaocainiao_ 于 2006-8-31 14:12 发表
是在输入电源那地方并联的。

提高电源的稳定性。可为什么并两个？

是提高电路性能,没有规定必须使用两个,如果喜欢,并且不在乎成本和安装空间,并联几十个甚至更多也可以.

wu171905 · 发表于 2006-9-10 13:54:26

这个很简单，目的是减小电源的高频内阻。

lqhaudit · 发表于 2006-9-10 23:20:45

对的。可以并联1000、100、10、1、0.1、0.01、0.001,无数相同和不同电容。
道理很简单的，一般电解，容量越大，遇上频率越高，内阻也大，通过并联小电容（直至无极性小小容量电容），可以减小内阻。

YYW · 发表于 2006-9-12 22:47:22

一般电解内部是卷绕的，容量越大串联等效电感越大,还有一个串联等效电阻。每只(种)电容都有其固有频率（包括无极性小容量电容），,超过其固有频率,频率越高阻抗越大.电容并联等效容量增加,电感并联等效电感减小,通过并联电容可以减小等效内阻。

YYW · 发表于 2006-9-12 23:11:52

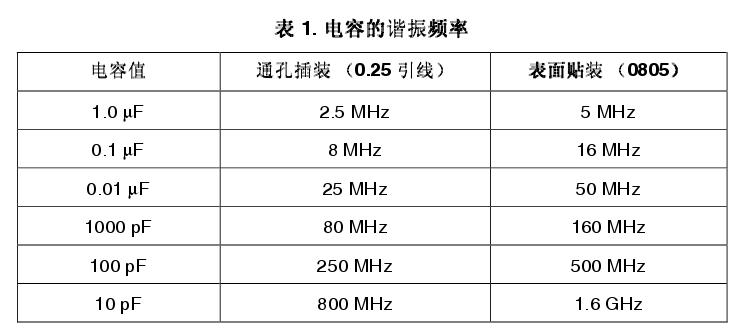

发个表供参考
