超级动态耳机扩大机是一款高性能的耳放套件。配合本坛并联稳压电源实际听感非常出色

图说准备用仪器测试一些硬指标，输入为信号发生器，输出带1K纯阻性负载。仪器是固纬双踪示波器。

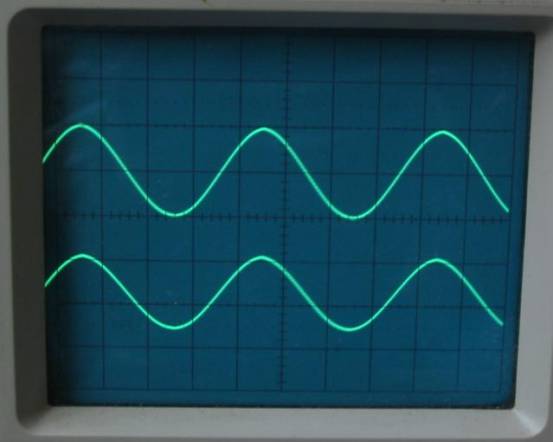

图说100HZ正弦波测试，上为输出波形，下为输入波形，放大率为10。波形非常漂亮。
UDPamp 1

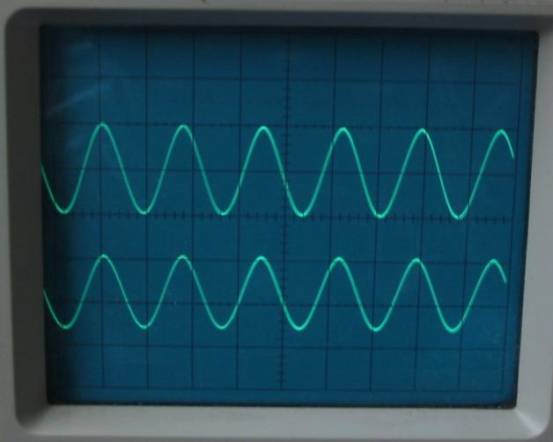

图说10KHZ正弦波测试，上为输出波形，下为输入波形，放大率为10。波形非常漂亮。
UDPamp 2

图说100KHZ方波测试，上为输出波形，下为输入波形，放大率为10。波形保真度非常高，可见这款套件的频率响应要远远高于100KHZ。
UDPamp 3

虽然说数据不能说明一切，但是从我们测试的结果看还是对这款超动态耳扩非常满意：电路架构非常优秀配与合理的元件取值和工作点选取再加上元器件的合理搭配，这款耳扩的性能无论从稳定性和可听性都会是个绝对的HIFI铭器。

这款耳机扩大机实际听感非常通透,人声的还原度非常高，试听感觉微妙的多,那种迎面而来的细节和沁入毛孔的氛围让人不尽要倒吸寒气----UDpamp耳扩带来的性能提升已经将器材的整体水准抬高了一个台阶.如果你有一套属于HIFI的器材，这款一定会让你有更多收获。来动手试试吧。

超级动态并联稳压电源是一款高稳定并联稳压电源，输出内阻低至12-15毫欧，输出电流200-300MA。

这款电源输出电压可以定制0-20V输出。我们的默认输出电压为双15V输出。

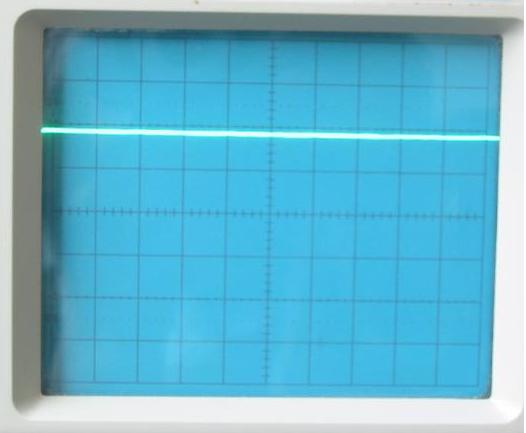

图说输出空载纹波非常小。
Dianchi 1

电源性能好坏是要靠仪器测试出来的，图中我们给电源输出加一个0-75MA 1KHZ的动态方波负载以测试电源的动态内阻。
图说0-75MA 1KHZ的动态方波负载。
Dianchi 2

图说输出电压随负载变化的纹波基本在1MV之内。（上波形为输出电压，每格1MV，下波形是负载变化波形0-75MA）折算成电源输出内阻为13毫欧，和12V/17AH蓄电池性能相当，可见这款电源的性能非常理想，已经完全可以媲美蓄电池组件。

这款电池版并联稳压电源由于其优秀的特性非常适合用在高稳定度需求的场合，如运放电源供给，前级电源供给和耳放电源供给，摩机等等。实际用这款电池版并联电源给本站超动态前级供电，动态前级的电源工作环境非常稳定，信糙比极高，无论是细节还是大动态这款电源均能从容应对。体现出了电源超脱的HIFI性能。非常值得推荐。

[ 本帖最后由 kwoping 于 2006-10-13 13:50 编辑 ]
