初来贵地，请教个放大器电路!

阿信 · 发表于 2006-11-7 00:10:12

感谢关注耳机俱乐部网站，注册后有更多权限。

您需要登录才可以下载或查看，没有账号？注册

x

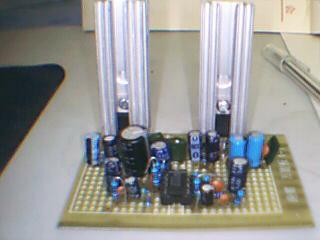

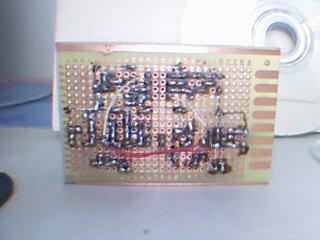

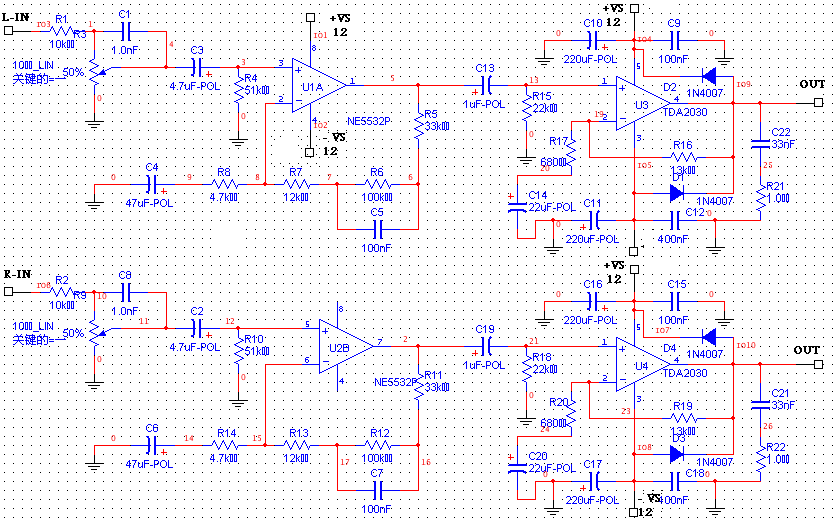

今天用NE5532N和TDA2030做了这个放大器，用一只MP3做声源，推一对4欧的三星小音箱(里面是一只全音喇叭，一对50元)，试听时没噪声，但是听不出什么感觉来，中音部分有点模糊，高音又不够亮，低音不会硬，而且增益不大，这么辛苦一天做出来的很不服气啊，我是个菜鸟来的，想不出什么办法来提高音质，请大家帮帮我!!!还有就是我个推法接上耳机会不会烧耳机呢!

digi01 · 发表于 2006-11-7 08:50:05

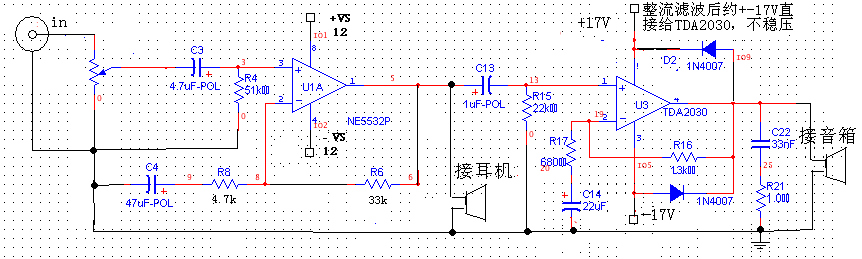

可以从C13,C19直接接耳机.
C1,C8取消.C3,C4,R6,R12短路

阿信 · 发表于 2006-11-7 16:00:55

谢谢版主，我这就去接!

阿信 · 发表于 2006-11-7 23:47:44

还是没能改善音质

换大米的 · 发表于 2006-11-10 21:09:37

1.音箱太差

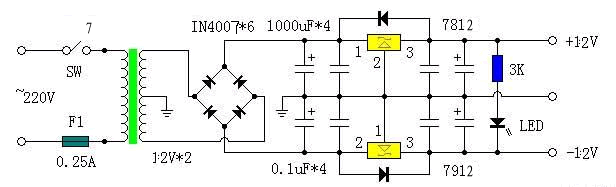

2.加大电源滤波电容.比如:4700*4;或者电源非稳压端使用4700*2,由2030直接使用,而稳压后的滤波电容仍使用1000*2,给5532使用
3.电源变压器使用双15V,并使用LM317/337,仔细调整电源对称,取消C4/C6,如果保留信号耦合电容,最好换CBB或其他无极性电容,钽电解也可

[ 本帖最后由换大米的于 2006-11-10 21:10 编辑 ]

WANTCITY · 发表于 2006-12-26 10:14:29

这样的电路费那么多事做什么？
U1A搞的那么复杂，测试的波形顶端有点过冲。
还不如用标准电路好呢！！！
C3，C4短接？？！！
C3短接，假如前级有输出电容还好，没有的话一定要，防止直流成分。
对于NE5532，C4短接，会有-50MV左右的直流输出，轻的影响音质（波形上下半周不对称），重的不知道了~~~

对于功放而言，加什么串联稳压是不明智的，影响大动态。
要么并联稳压，不过这个电路也不值得太费心机。~~~

这图太复杂，我也懒得仔细看，不好的话可能2030就这水平了，
但我一直认为低档的电路简洁为上，多个菩萨多个鬼。多一级电路多一次失真的机会，除非你有方向的制造失真！！
否则浪费了心机，得不到好效果。郁闷啊~~~

[ 本帖最后由 WANTCITY 于 2006-12-26 10:15 编辑 ]
