2604电路图

dsen · 发表于 2007-2-14 00:39:47

您需要登录才可以下载或查看，没有账号？注册

x

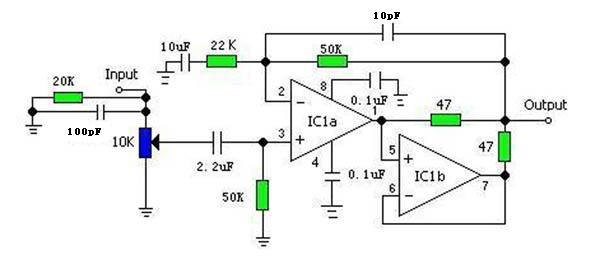

使用7815/7915加5532做的电源侍服

dsen · 发表于 2007-2-14 00:43:34

请问各位大侠，这电路图需要改善吗？

digi01 · 发表于 2007-2-15 08:34:12

增益有点小了.纯OPAMP输出的耳放要获得足够的动态,电压要给足,增益也要适当大一些.

通常情况下,我喜欢把OPAMP架构的放大器增益设定在8~15,OP+BUFFER增益设定在3~5.

dsen · 发表于 2007-2-15 13:26:06

原帖由 digi01 于 2007-2-15 08:34 发表
增益有点小了.纯OPAMP输出的耳放要获得足够的动态,电压要给足,增益也要适当大一些.

通常情况下,我喜欢把OPAMP架构的放大器增益设定在8~15,OP+BUFFER增益设定在3~5.

不好意思，请问digi01版主增益设定在10的话，电路要如何改？

lqhaudit · 发表于 2007-2-16 12:13:37

22K电阻改为5.5KΩ，就是十倍放大了。图个方便的话5K，十一倍

dsen · 发表于 2007-2-17 02:59:28

谢谢5楼的大侠，我是菜鸟，不好意思！请问这个电路图的放大倍数怎样计算？

[ 本帖最后由 dsen 于 2007-2-17 19:43 编辑 ]

dsen · 发表于 2007-2-21 14:25:21

再问一下，这个放大倍数是多少？

qbknight · 发表于 2007-2-21 17:03:32

1+50k/22k(交流小信号放大倍数)

dsen · 发表于 2007-2-22 18:57:51

谢谢！
即是3.27倍左右是吧？
