终于有机会上图了，呵呵

bs221 · 发表于 2007-4-19 17:21:27

交易区新帖推荐

感谢关注耳机俱乐部网站，注册后有更多权限。

您需要登录才可以下载或查看，没有账号？注册

x

这机器是05年做的，苦于没有照相机拍上来，
现在有了
呵呵
请个位DX指点指点

bs221 · 发表于 2007-4-19 17:22:33

bs221 · 发表于 2007-4-19 17:23:21

bs221 · 发表于 2007-4-19 17:23:42

bs221 · 发表于 2007-4-19 17:24:04

bs221 · 发表于 2007-4-19 17:24:23

bs221 · 发表于 2007-4-19 17:24:48

bs221 · 发表于 2007-4-19 17:25:23

digi01 · 发表于 2007-4-19 17:36:20

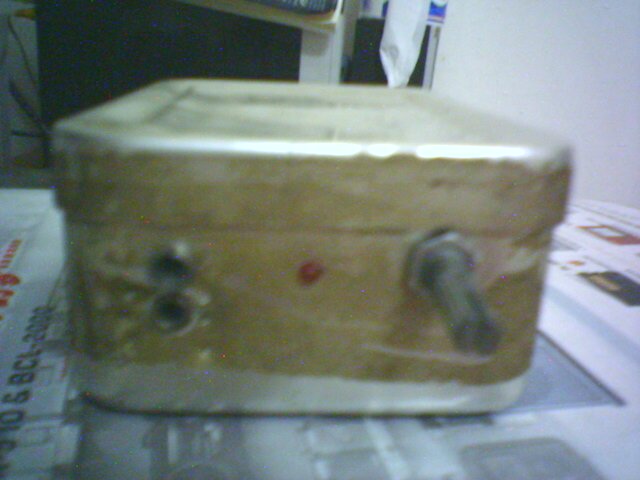

剪刀开的孔?饭盒?:D

bs221 · 发表于 2007-4-19 17:38:33

是剪刀开的孔，当时条件“艰苦”啊

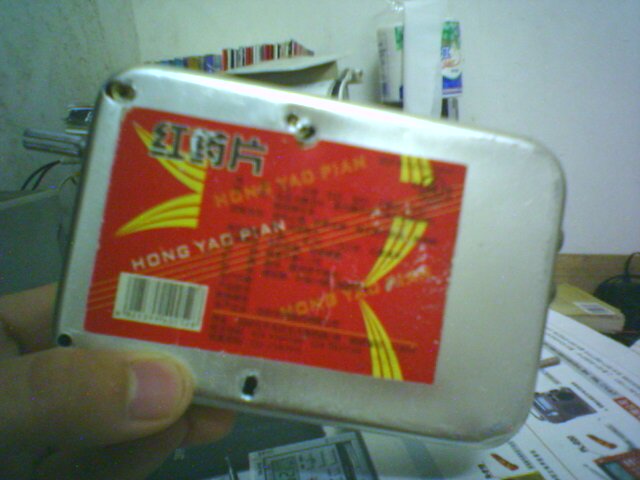

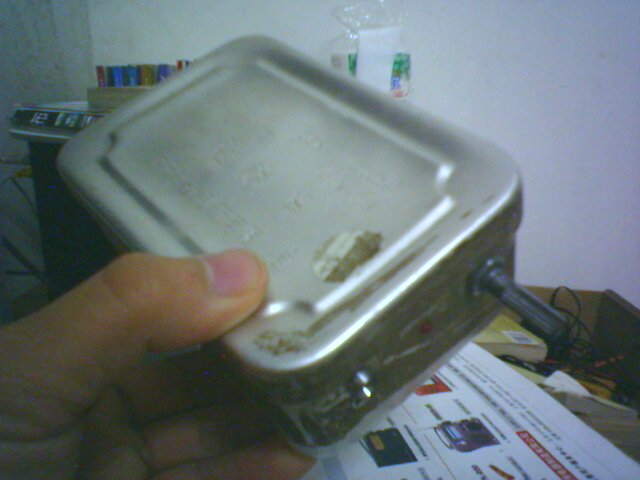

盒子有点象饭盒
但它是药盒

虚幻 · 发表于 2007-4-26 00:35:20

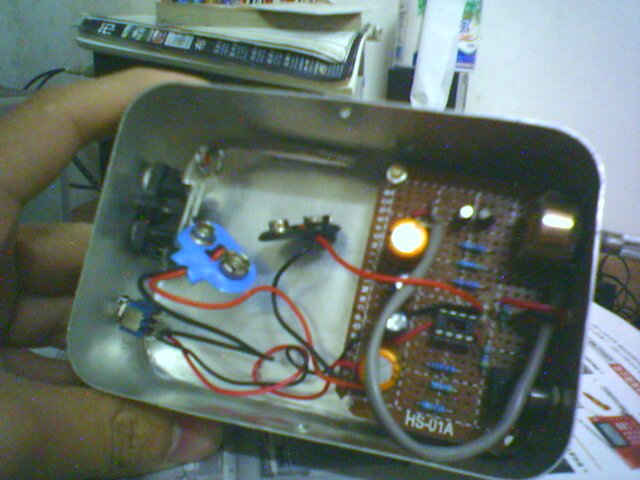

看LZ发的图，放大器增益应该在20db以下。我有几点意见，大家来讨论咯
1、没看到运放，估计LZ是用5532,低电压情况下，5532的性能还是很不错的，但是运放的输出阻抗比较高
就5532来说，它的输出阻抗大约100欧姆（N年前查过它的资料，不知道记错了没）。用它直接推动32~100
欧姆的耳机的话，因为阻尼系数太小，对低音的控制多少有影响，虽然耳机的振膜很轻。建议在运放后面
加一级互补甲乙类射级跟随器，降低放大器输出阻抗。
2、看图，放大器的输入电容怎么也的用固体钽电解吧，最好是CBB电容咯，用两个普通电解也太那个了。。。
3、运放的隔直电容应该是47~100UF的吧，看不到电路板背面，不知道加了高频旁路CBB电容吗，加个0.1UF的
聚苯烯（CBB）电容吧，对高音的解析力会有帮助。
4、把所有的电阻都换成大红袍的或者5色环的吧，电位器也换成金属膜的吧，对声像定位很有好处。
另外，如果后面有跟随器的话，最好选用HI-FI场效应输入的运放，做成纯直流的放大器。

lsj590822 · 发表于 2007-6-22 16:32:16

艰苦奋斗！
