新DACmagic杂感：SRC的时代已经到来

fenk

交易区新帖推荐

照片见http://www.headphoneclub.com/bbs/thread-113866-1-2.html
我觉得作为一个200磅的东西，弄弄得话起码比CEC3300R要好，在电脑上听听MP3也足够。我想他的定位也就是如此了。小家伙首要解决的是电源，附送的12V稳压很一般。而且立着放让我心里还是不踏实，这东西没脚钉。这么个小玩具发热很大，我倒真想看看他葫芦里卖的什么药
前几天在Anagram网站看技术简介，他们提到SRC所产生的误差与振幅无关……那么与相位有关喽？（赵老师的理论），或许我只是随便看看，所以断章取义了？

[ 本帖最后由 fenk 于 2008-10-21 02:08 编辑 ]

fenk

好奇的打开了后盖，不过机器没法完全打开，初步来看要有把长螺丝刀拧开固定在前面板上的电路板才行，恰巧我手头没有，发现这个才200磅的小家伙里面貌似还是比较用心的，四组ST的稳压贴在和外壳连成一体的散热板上，也许发热大多从这里来的，输出部分是红WIMA和很多杂牌，这部分电容太多了看不清楚,每个数字接口前都有74VHC芯片具体型号不详，应该是缓冲或锁相？……但没法完全打开，只能管窥了，继续研究中……数码部分最大的一块便是DSP了，当然我看不清具体是什么，网站上有介绍就是 Ti著名的TMS320家族中的一种

[ 本帖最后由 fenk 于 2008-10-20 09:35 编辑 ]

fenk

DACmagic没有脚钉我想也是正常的了，也许他们最开始就考虑到了要能像游戏机一样竖着放的问题，内部电路板是靠前后面板的螺丝固定的，所以开开后盖后，只有前面板支持的电路板就晃晃悠悠的，这样不是固定在底盘上的设计，我看……也就算了吧，也许这样对整个外壳的避震要求更高

[ 本帖最后由 fenk 于 2008-10-20 09:42 编辑 ]

fenk

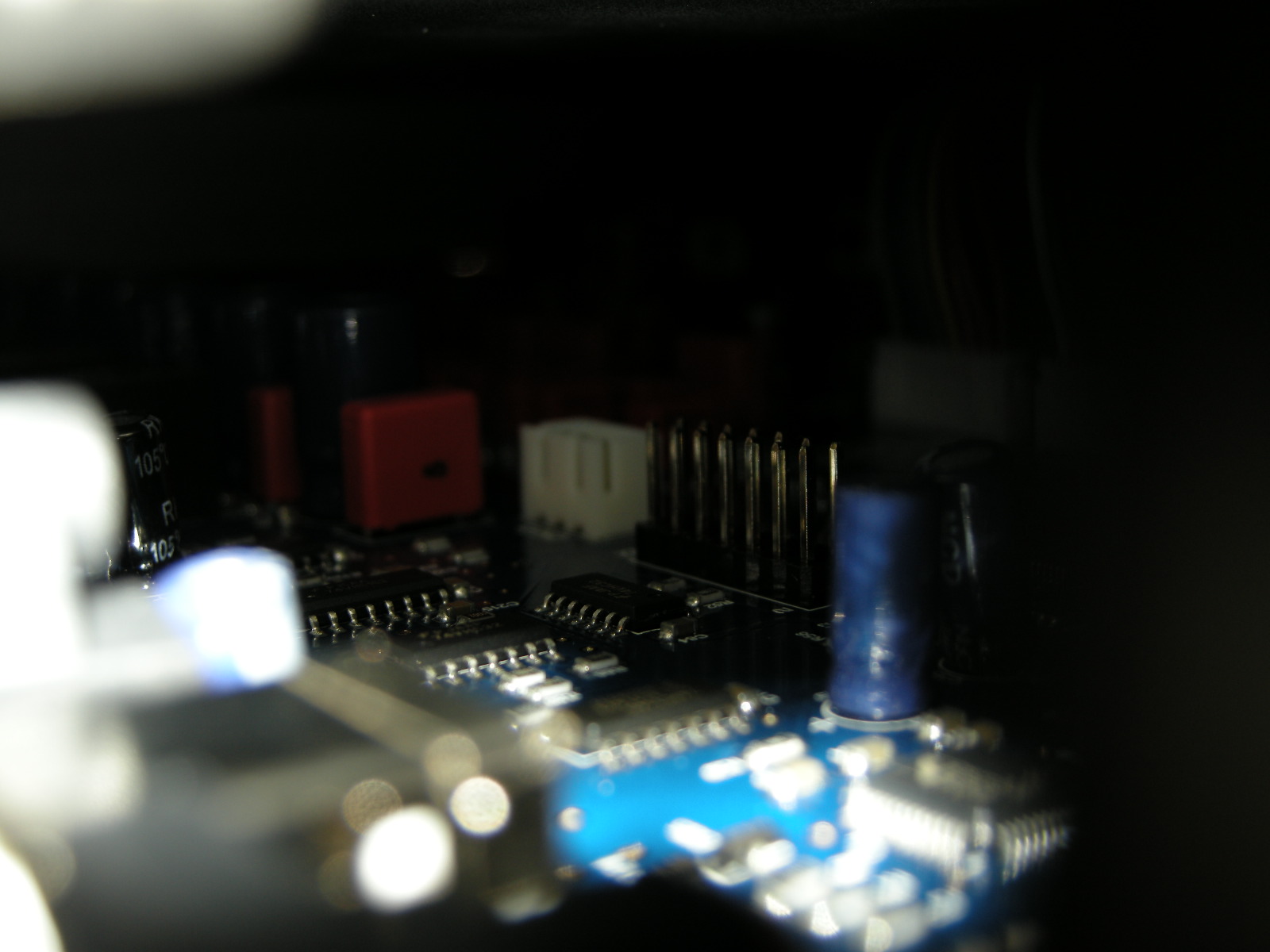

远处的DSP和稳压

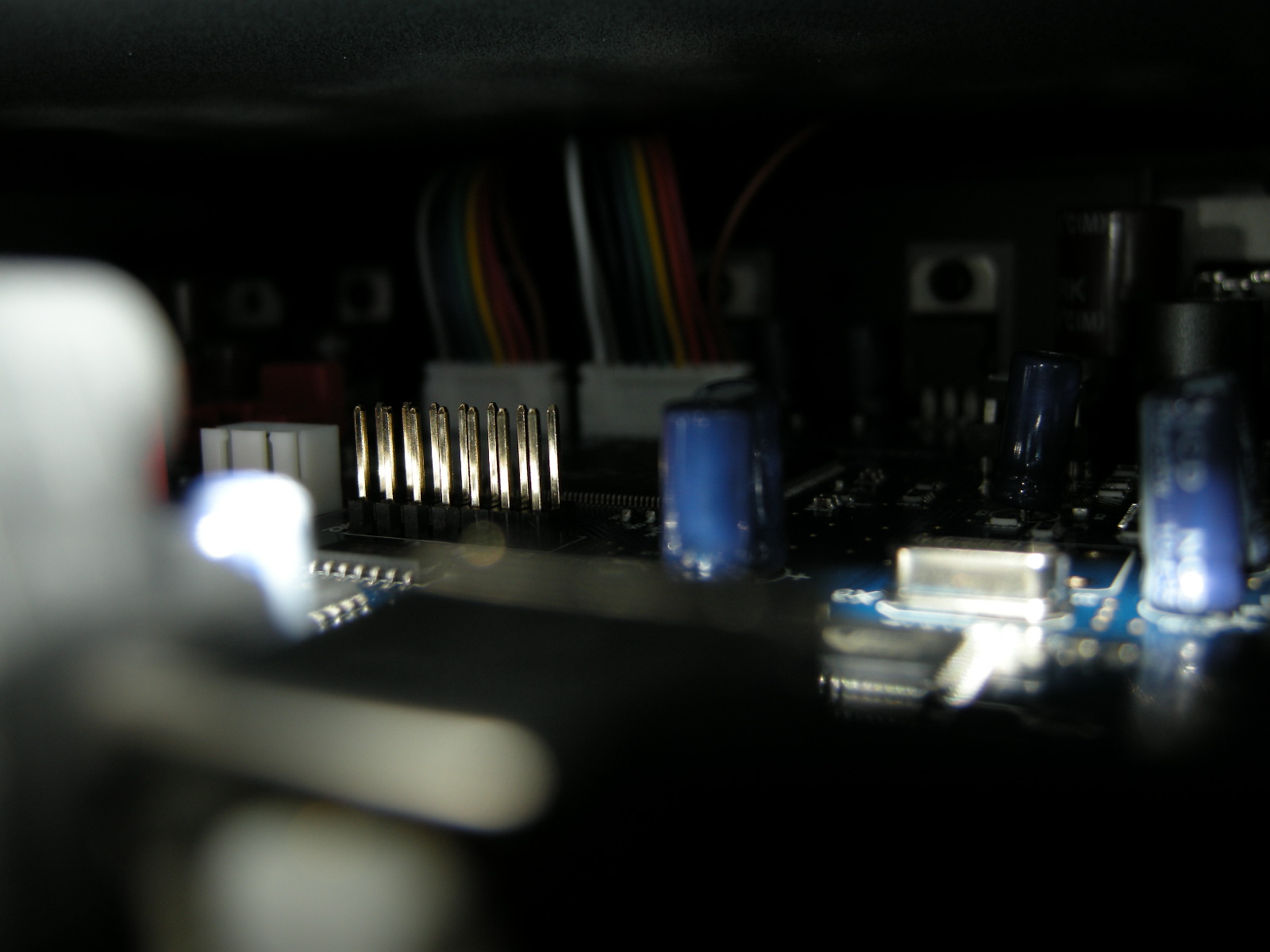

数字输入输出的缓冲，以及远处模模糊糊的模拟输出部分，电容好多，不知名电容外面被红WIMA包围着

fenk

看见远处一堆一堆红WIMA了么，这机器模拟输出占到整个机器的一半面积

fenk

准备装回去了，没有更多照片了。既然这么多红WIMA，多的像砌墙一样，看来我也得多煲煲了。（这样的东西，我见过阵容最强大的是Dcs和驾持，其次就是这个了好像，纯属YY哈）

[ 本帖最后由 fenk 于 2008-10-20 10:55 编辑 ]

asdffx

“SRC所产生的误差与振幅无关……那么与相位有关喽？”

相位不用担心，digtital filter和SRC这类东西首要任务就是保证相位线性。

SRC所产生的误差与振幅无关估计是指由于SRC是非整数倍运算（非线性），不容易产生谐波失真。

fenk

原帖由 asdffx 于 2008-10-20 11:36 发表
“SRC所产生的误差与振幅无关……那么与相位有关喽？”

相位不用担心，digtital filter和SRC这类东西首要任务就是保证相位线性。

SRC所产生的误差与振幅无关估计是指由于SRC是非整数倍运算（非线性），不容易产 ...

你不觉得非整倍数升频是

Firenzer

嗯，用料貌似比DAC1舍得~~~~~~~~~~~~~~~~~~~~~

Firenzer

如果是Q5的简化版线路+双AD1955，应该还不错吧。

fenk

原帖由 Firenzer 于 2008-10-20 22:39 发表
如果是Q5的简化版线路+双AD1955，应该还不错吧。

当然不是。DSP硬件上不同，TI的 DSP，软件上由384缩水到192，双WM8740。

fenk

原帖由 Firenzer 于 2008-10-20 22:37 发表
嗯，用料貌似比DAC1舍得~~~~~~~~~~~~~~~~~~~~~

我觉得 DAC1的布局比这个考究的多。

asdffx

原帖由 fenk 于 2008-10-20 22:32 发表

你不觉得非整倍数升频是

这个要主要看算法了。
现在芯片运算性能高了，SRC这东西也可以做的很好了。
Anagram理论失真已经少于24bit DAC的量化误差了。

可能以后是SRC的天下了，因为SRC后只对应单一频率，无论设计和调试都极大的方便了。

fenk

原帖由 asdffx 于 2008-10-20 23:14 发表


这个要主要看算法了。
现在芯片运算性能高了，SRC这东西也可以做的很好了。
Anagram理论失真已经少于24bit DAC的量化误差了。

可能以后是SRC的天下了，因为SRC后只对应单一频率，无论设计和调试都极大的方便 ...

干脆抛开采样率和采样深度，直接找一种全自适应的编解码算法得了。现在不是都流行智能么？反正单纯的1bit和多bit都死了，硬件上可以不再受这些规格限制了。

[ 本帖最后由 fenk 于 2008-10-20 23:21 编辑 ]

asdffx

这东西DAC那里是差了点，如果用PCM1792就好了，不过这个价位也不能要求太多了。反正DAC太高级也很可能受到电源等东西限制发挥不出水平。
不过配合AES16,多几台玩玩电子分频倒很有性价比。

是啦，fenk，DACmagic的电源的支流输出是多少伏的？
