[耳放] HD800,我来了,我是为你而生的(根据校长听音评测建议改进的最新版出炉-34楼)

[复制链接]

114

主题

3815

帖子

8

积分

初级会员

Rank: 2Rank: 2

积分
8
注册时间
2008-12-24
发表于 2014-12-17 19:33:27 | 显示全部楼层 |阅读模式

感谢关注耳机俱乐部网站,注册后有更多权限。

您需要 登录 才可以下载或查看,没有帐号?注册

x
本帖最后由 wzchen 于 2016-5-30 19:57 编辑

HD800来到我家也有5年了,除了刚来时的惊喜外,这个耳机确实让人伤透了脑筋,简单地说,就是喂不饱,不管用多大功率的耳放,中频总是给人一种薄薄纤细的感觉,直到最近,又重新给我带来了惊喜。这个为HD800而生的耳放,就是我最近制作的Krell KSA5耳放,Krell 公司曾在上世纪90年代初推出过这个KSA-5耳放,售价为2000美元左右,它其实也是一个兼容小功率功放的耳放,据它的说明书介绍,8欧时的输出功率为5W,4欧时的输出功率为10W,耗电量为30W。因为这个耳放早已停产了,所以美国的发烧友曾推出过一个复刻版,不过要价居然高达4500美元。这个耳放因为是Krell的线路,可以说是名家线路,只要用料到位,声音应该是有保障的。我制作的这个是经过国内技术人员改进的线路,主放大部分和原机是基本一样的,只是电源部分有所简化,没有采用原机的分体电源做法,而是把电源部分、耳机保护电路和主耳放电路整合在了一块板上,显得更为简洁和方便制作。电源部分采用和末级相同的大功率管子做稳压和滤波,提供正负25伏左右的纯净电源,这个耳放的线路和我原来制作的STK 3048A+STK6153模块耳放有点类似,都是采用较高的电源电压,并采用了输出端中点电压直流伺服的方式,从而取消了负反馈电容,所以也是一台纯直流耳放。这个耳放最大的特点是电压推动级采用了4对管子并联 的方式,而非常规的一对管子,另外,末级采用了两对大功率管并联,使得声音的饱满度大大提高,泛音异常丰富。淘宝的这套耳放套件相当不错,镀金的板子,美国Dale的电阻,德国Wima的电容等都可以直接用,不过,原配的飞利浦电解电容我嫌声粗给换成了日本Nichicon的 顶级电解KZ系列。另外,淘宝的套件电源部分大功率管子的散热采用与输出管一样大小的散热片是一个失误,因为它通过的电流是输出管的四倍,所以发热量也是四倍,烫的不得了,我采取的是把它们直接按装在铝制的机壳上来散热,解决了其过热的问题。电源变压器我采用的是80W的Talema环牛,即使比原机也大了起码有一倍。按我的估算,最大输出功率应该在每声道20-30W之间,要比Krell的原机大很多。不过,这个耳放是不能用来做功放的,用来推喇叭箱,输出管的散热器还嫌小了点。
这个耳放对所有元件的要求都比较高,例如,按照淘宝上现成机壳的要求购买的Neutrik的带锁耳机插座,尽管价格很贵,但声音不好,最后还是换成了普通的Neutrik镀金耳机插座,另外,纽扣式的电源拨动开关也是一个问题,国产的根本没有敢用,用了一个在国外买的,貌似很精致的开关,不过还是对声音有些影响,最后只能换成原装的APLS电源开关。其它的用料,如昂贵的德国WBT的RCA插座、古河的镀金电源尾插、范登豪的屏蔽线等都可能超过了原机以及美国发烧友的克隆机的用料,即使像机内线和接线柱这样的细节,用料也非常讲究,我曾经比较过近10种不同的接线柱,发现大部分的接线柱对声音的破坏非常厉害,染色很严重,国产的基本都不能用,只有德国原装的凤凰端子还算可以,不过和不用端子而直接焊接比,还是有些染色和失真。这个耳放中因为要方便连接,所以还是使用了一个凤凰接线端子,不过,要是这个接线端子如果用国产品来代替,恐怕这个耳放的声音就被毁掉了。
这个耳放是我听过的推HD800最好的耳放,没有之一,声音特点是大气、饱满,又非常精致、细腻和柔和,声场宽广,结像透明而清晰,栩栩如生,它几乎是所有耳机的杀手,能把每副耳机的所有潜力都压榨出来,我的三副深海的耳机,HD800、650、590终于在这个耳放上拉开了明显的差距。T1也终于恢复了旗舰和王者的风范,声音饱满大气,三频能量分布也非常均衡,没有了以前高音稍稍有些过的感觉,终于也可以和HD800平起平坐了。天龙D5000的低音也终于被控制住了,没有了往日有点过头的感觉。
不过,这个耳放和我最新版的Pass Zen 耳放比,只能算各有特色,这个耳放声音的Hi-Fi性更好,声音的能量,速度感,饱满度,声场,以及结像的透明度都非常好,而Pass Zen耳放在其它各方面都不错的情况下,在声音的优雅和韵味方面更胜一筹,
最后对该耳放做了一些改进,主要是增加了温度补偿措施,使得耳放工作更稳定。具体见18楼。

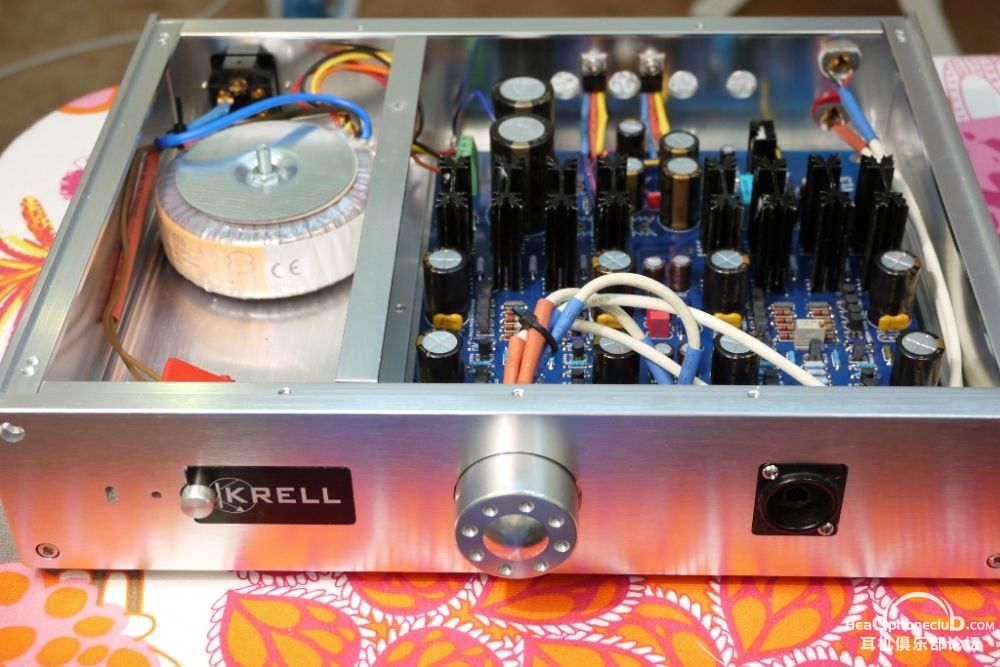

耳放全景

耳放全景

耳放前面

耳放前面

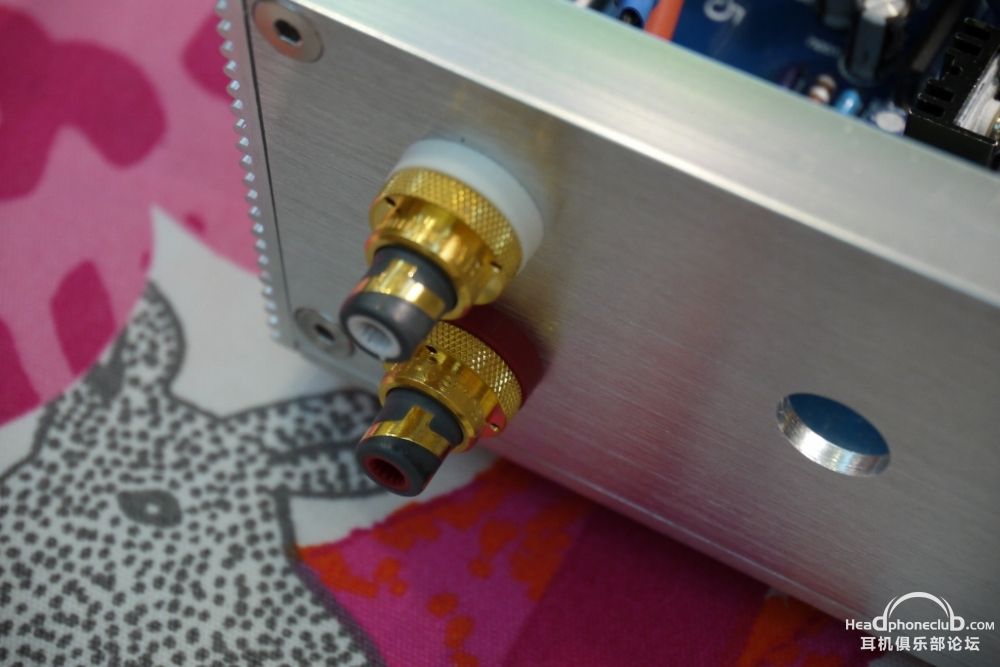

漂亮的WBT插座

漂亮的WBT插座

耳放二全景

耳放二全景

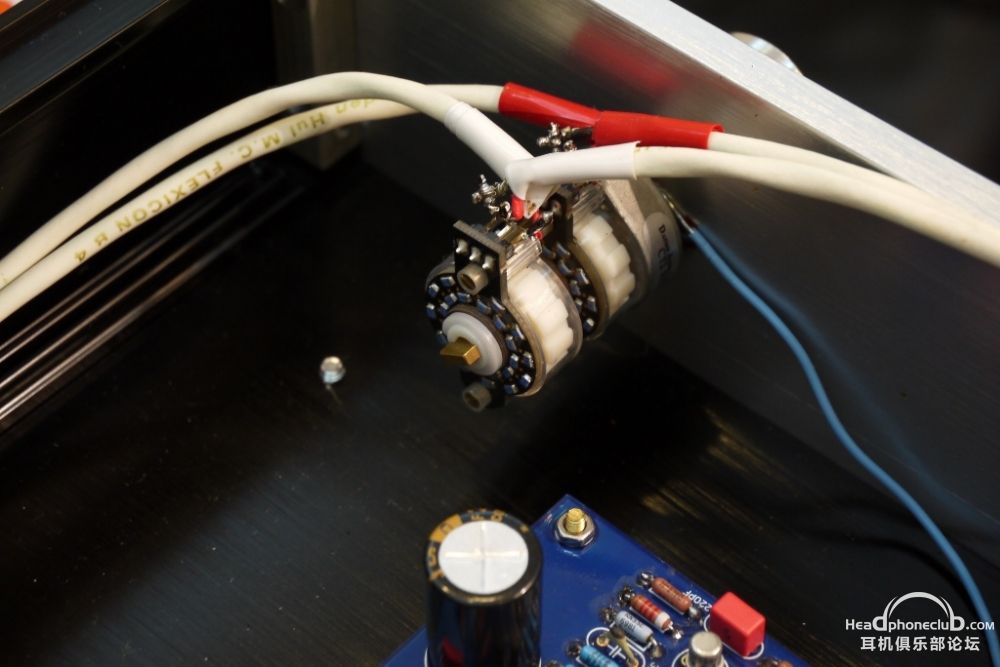

昂贵的丹麦DACT步进式电位器

昂贵的丹麦DACT步进式电位器

41

主题

973

帖子

8

积分

初级会员

Rank: 2Rank: 2

积分
8
注册时间
2011-12-19
发表于 2014-12-17 19:46:25 | 显示全部楼层
HD800胆机下味道更好
唯有源头活水来.
拜亚动力
回复 支持 反对

使用道具 举报

0

主题

126

帖子

3

积分

初级会员

Rank: 2Rank: 2

积分
3
注册时间
2014-8-12
发表于 2014-12-17 19:54:42 | 显示全部楼层
简化了最不能简化的部分

点评

我不这么认为,分体电源也有缺点,连接线和接插件对声音都有负面的影响。实际上,只要变压器质量好,即使一体机,电源部分对放大部分的影响是可以忽略的。  发表于 2014-12-17 19:59
Focal耳机
回复 支持 反对

使用道具 举报

99

主题

3293

帖子

5

积分

初级会员

Rank: 2Rank: 2

积分
5
注册时间
2005-10-9
发表于 2014-12-17 21:13:39 | 显示全部楼层
上个图,让大家看看热闹呗。
回复 支持 反对

使用道具 举报

131

主题

8227

帖子

193

积分

超级会员

Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6Rank: 6

积分
193
注册时间
2007-10-13
发表于 2014-12-17 21:25:57 | 显示全部楼层
求美图欣赏一下
按住那颗驿动的骚❤
回复 支持 反对

使用道具 举报

40

主题

1541

帖子

2

积分

初级会员

Rank: 2Rank: 2

积分
2
注册时间
2008-12-9
发表于 2014-12-17 21:26:42 | 显示全部楼层
顶4楼
我与T1有个约会
回复 支持 反对

使用道具 举报

22

主题

2602

帖子

62

积分

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

积分
62
注册时间
2011-10-14
发表于 2014-12-17 21:37:02 | 显示全部楼层
陈教授表扬自己时从不手软
低烧怡情,高烧伤身
回复 支持 反对

使用道具 举报

5

主题

151

帖子

0

积分

新手上路

Rank: 1

积分
0
注册时间
2014-7-13
发表于 2014-12-17 21:46:00 | 显示全部楼层
Pass Zen耳放,是要推这个吗?
回复 支持 反对

使用道具 举报

4

主题

316

帖子

1

积分

初级会员

Rank: 2Rank: 2

积分
1
注册时间
2007-11-21
发表于 2014-12-17 22:43:11 | 显示全部楼层
我也在用KSA5耳放这个耳放来喂HD800,不过我的机器是一对管子,我总是感觉推得不够好,看了你的文章,我看我的想法还是对的,还要加一对输出管子来增加电流,把O型牛换成R型牛来增加功率,因为里面的空间有限,大的O型变压器放不下,我也找过了,原机使用正负18V电源,我总是感觉动态有点压缩,请给点意见,因为里面还有OP07作为侍服电路,如果该电源,要在运放这里断开加稳压电路,你使用25V电源,明天找一下变压器。
回复 支持 反对

使用道具 举报

238

主题

7267

帖子

66

积分

版主

Rank: 10

积分
66
注册时间
2006-6-26

优秀版主奖

发表于 2014-12-17 23:28:45 | 显示全部楼层
老陈好像很喜欢做大功率的耳放,印象当中都是可以兼做功放的。。。
微博:激光鼠HiFi音响工作室
Q Q群:234302788
淘宝店:https://orava.taobao.com
回复 支持 反对

使用道具 举报

0

主题

13

帖子

0

积分

新手上路

Rank: 1

积分
0
注册时间
2010-3-4
发表于 2014-12-18 07:08:55 来自手机 | 显示全部楼层
正在考虑这套耳放,谢谢提供信息。
回复 支持 反对

使用道具 举报

35

主题

1924

帖子

16

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
16
注册时间
2013-2-12
发表于 2014-12-18 08:29:02 来自手机 | 显示全部楼层
支持!
回复 支持 反对

使用道具 举报

41

主题

973

帖子

8

积分

初级会员

Rank: 2Rank: 2

积分
8
注册时间
2011-12-19
发表于 2014-12-18 09:56:48 | 显示全部楼层
伟良家套件

点评

啥时候出个复刻鼠放,俺搞一套玩玩。  发表于 2014-12-18 11:17
唯有源头活水来.
回复 支持 反对

使用道具 举报

27

主题

1056

帖子

2

积分

初级会员

Rank: 2Rank: 2

积分
2
注册时间
2013-8-1
发表于 2014-12-18 14:47:32 来自手机 | 显示全部楼层
自己动手更有意思,不管是否NB,还是要顶LZ
回复 支持 反对

使用道具 举报

3

主题

234

帖子

0

积分

新手上路

Rank: 1

积分
0
注册时间
2013-5-6
发表于 2014-12-19 12:31:53 | 显示全部楼层
楼主,主滤波电容容量多大?
