有多大功率？

wuy

Symbol       &nbsparameter        Conditions        Min        Typ        Max        Unit
VCC        supply voltage        Operating        9        18        26        V
             No signal        -       -       28        V
Iq        quiescent supply current        VCC =18V; RL = ∞        -       60        100        mA
Istb        standby supply current               -       -       10        µA
Po        SE output power        THD = 10%; RL =4 Ω;        7        8.5        -       W
             VCC =18V
             THD = 10%; RL =4 Ω;        -       14        -       W
             VCC =22V
      BTL output power        THD = 10%; RL =8 Ω;        16        18        -       W
             VCC =18V
             THD = 10%; RL =8 Ω;        -       29        -       W
             VCC =22V
THD        total harmonic distortion       &nbspo =1W        -       0.05        0.5        %
Gv(max)        maximum voltage gain        S.E.        25        26        27        dB
             B.T.L.        31        32        33        dB
SVRR        supply voltage ripple        B.T.L.; f = 1 kHz        -       65        -       dB
      rejection
             S.E.; f = 1 kHz        -       60        -       dB

wuy

用来推耳机时功率其实很小，音量开到最大也不致震耳欲聋。但驱动力很好，比一般小二房充沛得多

之然

用功放推耳机声音会不会不太细腻？

不吃宵夜

问两个问题啊：

1、从图片看 ，好像是SE的电路，就一个片子，为什么不做成BTL的？

2、从你伏贴的文字看，好像负载电阻为4欧姆？那一些高挡耳机岂不是推不了？

之然

最初由 不吃宵夜 发表
[B]问两个问题啊：

1、从图片看 ，好像是SE的电路，就一个片子，为什么不做成BTL的？

[/B]

你该不是还要用两块吧？:p

不吃宵夜

应该用两片，效果好一些吧？一个片子组成一个BTL，驱动一个单元；两个片子，驱动两个单元了。

之然

都推箱子的块子了
还用俩？

不吃宵夜

俺粗粗看了资料，理解不透，见笑见笑。

这个片子推HD600，效果咋样？俺想买个HD600，又不想买耳房。

不吃宵夜

应该推不动HD600。

这个片子的系统电源是18V，则输出电压也不会超过18V。按18V计算，
18*18/320 = 1W。
即使用BTL的，也就4W，可以胜任吗？我对耳机的功率，没有清晰的概念。

虽然片子的输出工龄可以到几十W，可是默认输出电阻是4欧姆的。

不吃宵夜

想想应该可以用变压器做电阻变换，不知道这个想法是否可以 。

不好意思，一个人在这里自言自语。虽然也搞电子设计几年了，对模拟和音频知识，基本没涉猎。

liufx

最初由 wuy 发表
[B]晚上我发到你邮箱里 [/B]

楼主可不可以把整个资料（包括原理图和PCB图等）都发给我或上传在这里？
谢谢了。

sun7509

楼主可以转帖么?

g3k

能给我一份资料吗?芯片哪里买的呀？
gekejing@yahoo.com.cn

wuy

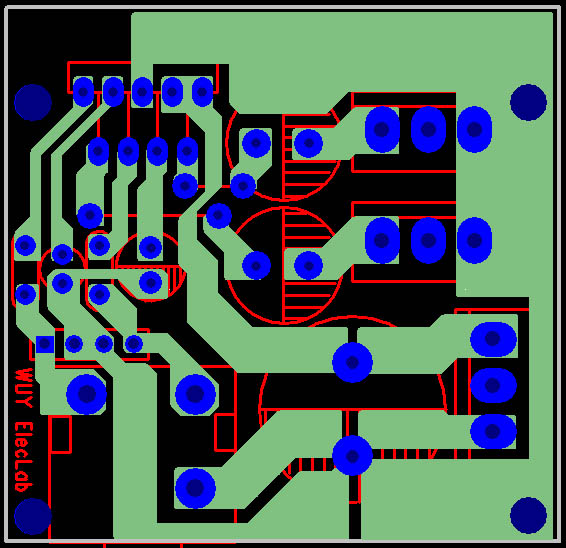

因是试验板，画得不太讲究。文件是POWERPCB格式的，坛上大多数用惯了PROTEL的朋友打不开，这个图只供大家参考一下。注意地线的走法，这是最好的方式。
另外看了楼上的贴，说下自己的看法：实际上我们大可不必怀疑推音箱的线路能否用来推耳机。前提是你噪声要作到足够小。许多功放在高阻耳机（相对几欧姆的喇叭而言）上其实并不会有大功率输出，这是受放大器增益决定的，通常功放的电压增益并不比耳放高（合并式的除外）。而它的大电流储备对负载来说只有好处。
至少，我在每做好一台功放机之后，都是先用耳机来试听（因为很细节的东西用音箱很难察觉，包括噪声）。实践证明，大家平常争论的耳放与功放的差别只是相对的，并不存在一个实质性的明确分界－－只要你不嫌功耗浪费。
