喜欢小体积大功率的请看这个

wuy · 发表于 2004-9-13 01:01:21

交易区新帖推荐

糟糕！一不小心，版本错误。这是最新的

wuy · 发表于 2004-9-13 01:23:03

最初由不吃宵夜发表
[B]应该用两片，效果好一些吧？一个片子组成一个BTL，驱动一个单元；两个片子，驱动两个单元了。 [/B]

老兄，耳机只三根线，不可能用BTL的

digi01 · 发表于 2004-9-13 09:06:44

对，耳机做BTL比较困难，需要修改单元连线把公共地分开。
我很喜欢BTL，单元完全与电源地隔离开来，优势很明显。

sun7509 · 发表于 2004-9-13 18:33:59

楼主

CB尺寸!

wuy · 发表于 2004-9-13 18:51:47

最初由 sun7509 发表
[B]楼主CB尺寸! [/B]

47.5 X 46mm

jinjin · 发表于 2004-9-13 20:52:19

能看一下原理图吗

之然 · 发表于 2004-9-14 13:01:02

最初由 wuy 发表

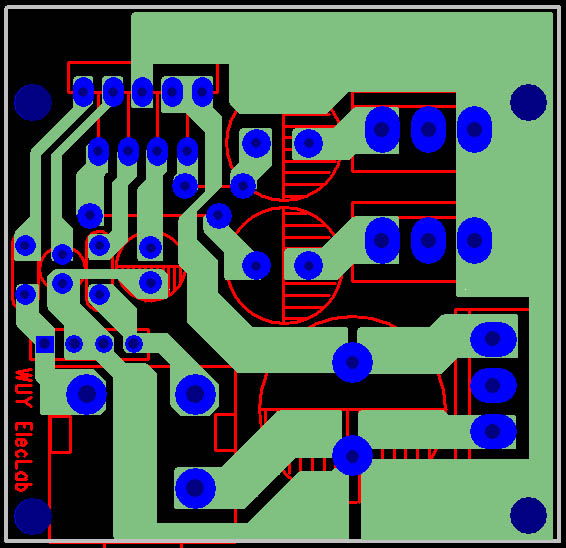

[B]因是试验板，画得不太讲究。文件是POWERPCB格式的，坛上大多数用惯了PROTEL的朋友打不开，这个图只供大家参考一下。注意地线的走法，这是最好的方式。
另外看了楼上的贴，说下自己的看法：实际上我们大可不必怀疑推... [/B]

以前装的1876用箱子听还行
用耳机听觉得不够细腻，不知这块子怎样，所以问问

osram · 发表于 2004-9-14 22:31:50

请教楼主，我看见你的PCB上标着“TFA9842/3W Single End Amplifier"是何意？这个芯片内部是单端构架？
我看不会的，一般都是准互补OTL构架，难到这个芯片的设计确有过人之处？
小功率功放做二放的确是一种廉价的解决方案，攻率大，成本低，真是便宜又大碗！但声音免不了粗（这个型号没试过），且推高阻抗耳机就不行。

digi01 · 发表于 2004-9-15 14:43:57

Single End 不应该按字面意思翻译成单端.

他的意思是输出对地的意思.与BTL那种输出与地隔离的方式相对应.

mimi · 发表于 2004-9-24 11:48:26

不错啊，有好的东西多贴贴

twopenny · 发表于 2004-9-25 12:24:27

晕，
这样也搞啊，
不错，
蛮小巧的！

索恩 · 发表于 2004-9-26 12:08:07

喜欢，，，看上去不贵的样子，，，能拜一个么啊

索恩 · 发表于 2004-10-7 10:03:39

继续求

liushuliang · 发表于 2004-10-7 16:35:40

谢谢！我的MAIL：SHENHONC@SH163.NET

iceground · 发表于 2005-8-26 15:39:58

楼主，能给我个具体的的电路图吗？虽是新手，却也想DIY一个。
谢谢！e-mail: iceground@163.com
