我的小东东终于完工了

alphinist · 发表于 2004-10-4 01:57:04

感谢关注耳机俱乐部网站，注册后有更多权限。

您需要登录才可以下载或查看，没有账号？注册

x

经过几天的奋战，我的小东东终于完工了
电路设计的初衷是设计一款体积小、性能好、调试简便的电路以配合我教学使用，当然顺便中饱私囊一下了。
音量控制采用了前几年流行的GM音量控制，它对电位器的要求不高，且可通过更换运放获得不同音色，电路采用了两片单运放使左右声道彻底分离，经过试听比较最终采用了OPA627。
主电路采用了STK3048＋K214/J77，STK3048早几年比较流行，其内部配对好，省去了不少配对、调整工作，而K214/J77的性能大家是熟知的了，最终末级电流调整为120MA
整个电路采用直耦方式，以提高频响，最终测试其不失真频响为0－300KHz 。
电路板尺寸为7cm见方，体积不大。

alphinist · 发表于 2004-10-4 01:57:55

再贴

alphinist · 发表于 2004-10-4 02:01:28

图2

alphinist · 发表于 2004-10-4 02:02:16

图3

alphinist · 发表于 2004-10-4 02:02:47

图4

nilianbao · 发表于 2004-10-4 11:00:02

外壳有意思！

leolss · 发表于 2004-10-4 11:08:08

很有意思唉，有没有电路原理图。

rogers · 发表于 2004-10-4 11:12:27

请详谈！

alphinist · 发表于 2004-10-4 11:49:53

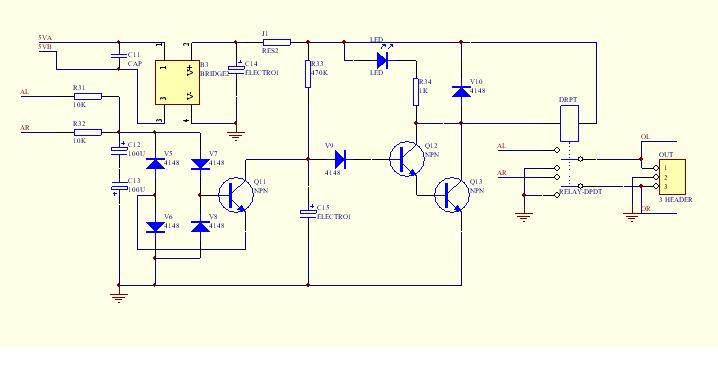

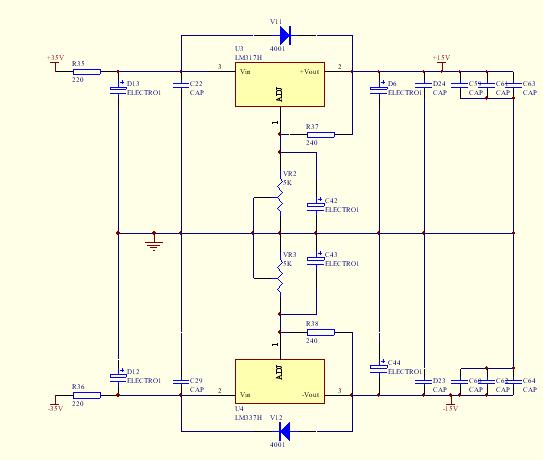

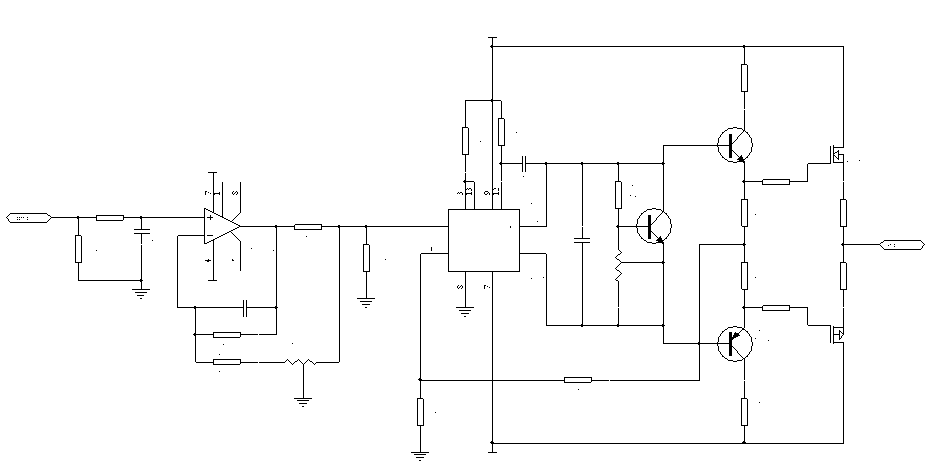

电路图

alphinist · 发表于 2004-10-4 11:54:31

电路图

alphinist · 发表于 2004-10-4 11:55:20

电路图

alphinist · 发表于 2004-10-4 11:56:34

电路图

alphinist · 发表于 2004-10-4 12:26:11

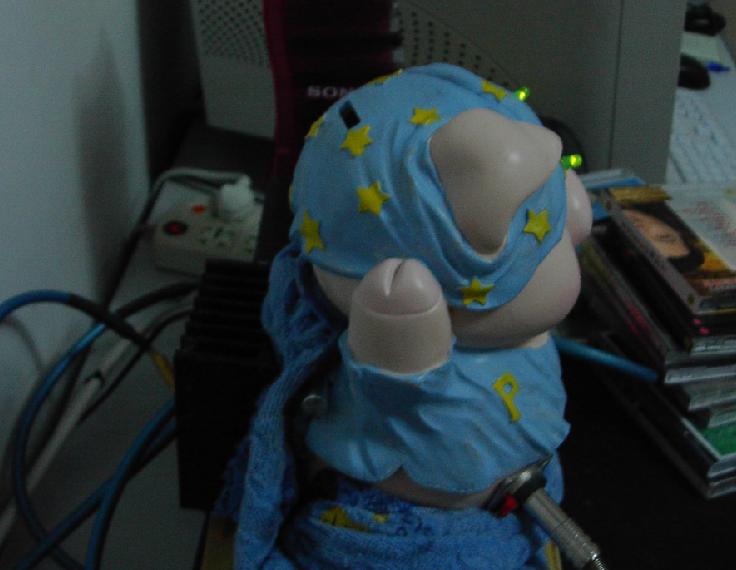

外壳本来想用海螺壳的，可出差到舟山发现太贵了，回来后逛街见到了这个可爱的东东，就买回来开肠破肚，把电路塞进去了（好难加工，费了一下午），当然，电源是分体的，正好单位的936焊台坏了一个，就拿来凑合一下
电路几乎没有底躁声，不放音乐就象没开机一样，调试时还以为电路没工作呢，于是送入正弦信号，加上示波器一看，哈，波形挺好，于是慢慢的把频率往上调；呵，轻松过了100KHz ,爽啊；调到200KHz ，还没有失真，太好了；加到300KHz ，还没有失真，GOOD；再加，出现线性失真了。不过想想够了，没必要再奢求了。
调试时GM控制用的是两片OP37，调好电路，就拿出陈年旧货慢慢换换了。
最先登场的是我的至爱AD847，高音清晰，底音够劲，人声也不错，定位准确，好啊，可总觉得少了那么一分人情味。
换上OPA604，不错，声音柔和了许多，可声场和声音的延展性比AD847差了许多。
再换OPA627，咦，低音怎么这么慢哪，一看，CD机里插的是杨小琳的《杨小琳》，难怪；换上绛州大鼓，好，就一个好字，就OPA627了。
鄙人是个搞硬件的，只知道指标和听感，拙于写听感，具体怎样，兄弟自己试试就知道了，3048 存货不少，原音就有，其余电路也不复杂，还等什么，布板、拿烙铁吧，你应该不会失望

alphinist · 发表于 2004-10-4 12:38:51

本人的板板做得不多，就4套，自己搞了一套，剩下的朋友们给抢劫了。
GM控制及电源和保护都作在一块板上，另一块将主电路做上了，制版时出了点小差错，原本GM控制板是敷地的，拷贝输出时不小心动了一下，给重布了，结果这个板上的地线只能刮一刮补锡了事。
由于要搞直藕，而电路没有设计中点调整电阻，只好将推动级的C极电阻焊下，接了可调电阻，调好后在用电阻换上了。
需要印版的朋友可给我发悄悄话罗

leolss · 发表于 2004-10-4 13:31:13

小东西还挺复杂的啊。
