我的小东东终于完工了

wuy · 发表于 2004-10-4 13:53:12

最初由 alphinist 发表
[B]外壳本来想用海螺壳的?.. [/B]

^_^有意思！我倒有个海螺壳，就没想到过还可以拿来做机器

alphinist · 发表于 2004-10-4 17:30:31

我的电路板做得还是大了一点,所以得选大一点的海螺壳,唉,好贵呀!
做工艺化的电子产品一直是我的心愿啊,既是工艺品又是HIFI产品,多好啊.

alphinist · 发表于 2004-10-4 17:32:40

麻雀虽小,五脏俱全嘛,我们就是要做小做精

alphinist · 发表于 2004-10-4 17:37:37

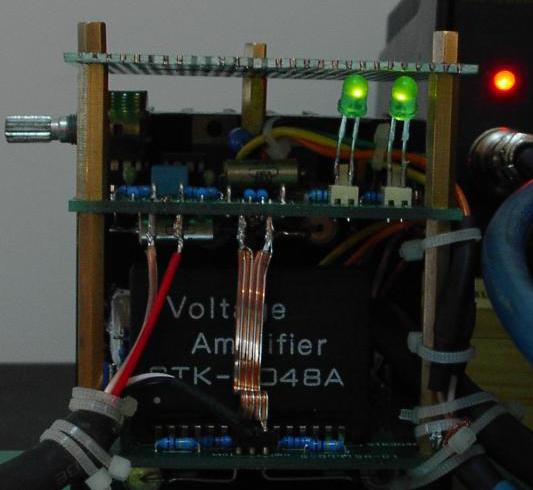

再上两张图

alphinist · 发表于 2004-10-4 17:38:29

继续

nilianbao · 发表于 2004-10-4 18:37:40

GM是指什么？

alphinist · 发表于 2004-10-4 18:50:08

GM是指什么？
gm(跨导)音量控制是改变跨导来控制电路增益的,电路前图,具体介绍可参见电子报合订本.

puppet · 发表于 2004-10-4 21:55:21

最初由 alphinist 发表
[B]GM是指什么？
gm(跨导)音量控制是改变跨导来控制电路增益的,电路前图,具体介绍可参见电子报合订本. [/B]

几期的啊？

alphinist · 发表于 2004-10-4 22:20:31

92年第8期初载,后期也有不少论述

nilianbao · 发表于 2004-10-4 22:32:41

谢谢！明白了
盯着那个GM音量控制电源图看了半天，以为奥妙在那里，原来是看错了，被楼主的黑体小标题迷惑住了，原来就是改变反馈和取样电阻值。

alphinist · 发表于 2004-10-4 22:40:39

sorry，给你造成误会了

nilianbao · 发表于 2004-10-4 23:06:27

这有什么可sorry的^_^
STK3048资料没找到，那是功放模块吗？10、11两脚出来的信号是反相位的吗？

alphinist · 发表于 2004-10-4 23:26:06

是的,STK的资料放在单位了,过两天给你发过来
3048不错,值得试试,关键在省事,

nilianbao · 发表于 2004-10-4 23:40:40

先谢谢了。

nilianbao · 发表于 2004-10-5 00:41:14

电源电路中的两个4001都画反了^_^
