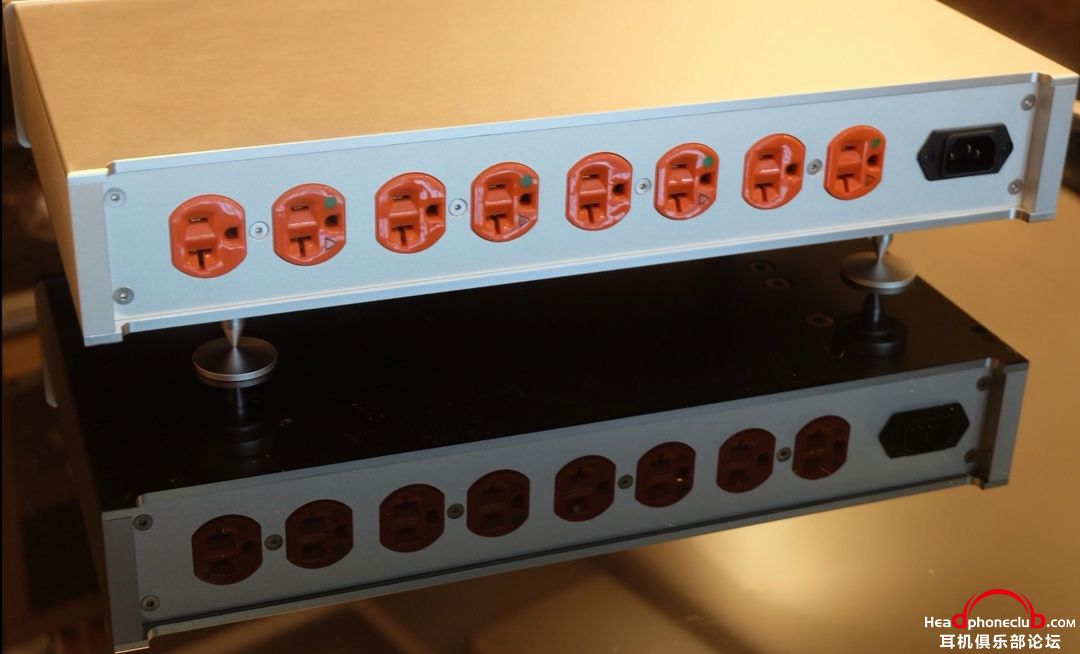

琢磨已久的电源排插(盒子),终于浮出水面。取名Magic Power P30

[复制链接]

3

主题

329

帖子

4

积分

初级会员

Rank: 2Rank: 2

积分
4
注册时间
2018-11-22
发表于 2019-11-25 16:52:22 | 显示全部楼层 |阅读模式

感谢关注耳机俱乐部网站,注册后有更多权限。

您需要 登录 才可以下载或查看,没有账号?注册

x
一直筹谋做一电源排插(盒子)用于分享HWA的设计。本想找一个颜值与结构都过得去的来设计制作。奈何一直找不到合适的,于是利用准现成的盒子制作了一个电源盒子雏形,对设计思路进行验证。雏形制作完之后,却没心思再折腾了。HWA的用户再三询问电源盒子做怎么样了……催急了,就干脆把制作方法告诉一位比我年长的烧友,让他自制。烧友自制完成,反馈效果不错。意外的是烧友说在音展上,用在4只10寸低音的美国PBN大箱上,效果立竿见影。
于是与烧友详细沟通和探讨,在保证性能表现的前提下,干脆重新搞一台“颜值“和“用料“都没有什么缺憾的电源盒子出来,自己用着也舒心。当另一烧友询问电源盒子是否与高达2万4千美金的HFC电源盒子相似原理的时候,才发现居然有类似结构的电源产品出来。这更坚定了我设计的思路没有问题,于是,Magic Power P30盒子就这么诞生了。
制作过程中,发现需要的很多小件材料才是最花心思的。标准件没法用,那就采用定制的方式吧。比如可通过最大160A电流的特别定制汇流排、接线端子、甚至小到螺丝!光地线材料,都经过再三的调整与修改,从倍耐力到接地铜网再到超粗的特氟龙无氧铜镀银线……插芯的选取,也尽量避免掉进“拆东墙补西墙”的怪圈中,采用相对中正平衡自然的材料。为使造价控制在预算内,让更多的烧友体验来自HWA的设计所带来的意外,不堆料,用常见的有质也有量的插芯。


(待续)
耳机:HD800/HE1000 V2/K702——胆耳放/前级:HWA-III
回复

使用道具 举报

3

主题

329

帖子

4

积分

初级会员

Rank: 2Rank: 2

积分
4
注册时间
2018-11-22
 楼主| 发表于 2019-11-26 14:59:26 | 显示全部楼层
本帖最后由 包治百病 于 2019-11-28 05:07 编辑

A、HWA电源盒设计使命:随着音响回播系统越来越向高清高解析等高度还原的发展趋势,对周边的需求也越来越高。于是便产生了各种各样的“发烧”周边。而电源,昨晚音响系统中的重中之重,直接影响到整个系统的工作状态。在HWA空开小试牛刀取得一点“小惊喜“之后(参见烧友反馈贴
http://www.headphoneclub.com/thread-726671-1-1.html
便诞生了一个设计一用于现代音响系统的电源盒子的想法。
从机械谐振与电磁方面着手对电源供电盒子进行设计,在保障插头与插芯的“接触”的“稳定性”,同时对杂散电磁辐射进行一定的过滤(吸收),为后面的机器提供“持续稳定”和相对“干净”的电流,以达到:
1、提高系统的解析力。
2、提高系统声音的凝聚力,使系统在能量感表现上的提升。
3、改善低频可能存在的松散、失控臃肿情况。
4、在保持系统稳定的基础上,让流畅度、鲜活感的改善。
5、增强背景的宁静度。
6、声音的结相更精准,以及声场的改善。
……


B、工作机制:
1、电源盒子采用模块式设计,采取多重复合避震方式,来削弱系统回放中外界如地板、声波等引入的震动造成的影响。
2、利用“谐振”,使插芯与插头保持相对“零”震动方式,即插芯与插头做到“同步“来保障接触点(面)的稳定。另外,在插芯的方向设计上也有别于常规意义上的放置方式。
3、尽可能的降低盒子的阻抗,保障充沛的电流供应,采用大截面积导体。20mm2无氧铜汇流排,进入每个插芯导体截面积达到11mm2。这样的方式,在音响电源里面属于恐怖级用料(一般只用到几mm2)。足够低的导体内阻,使得各个插芯之间的相互调制降到最低。

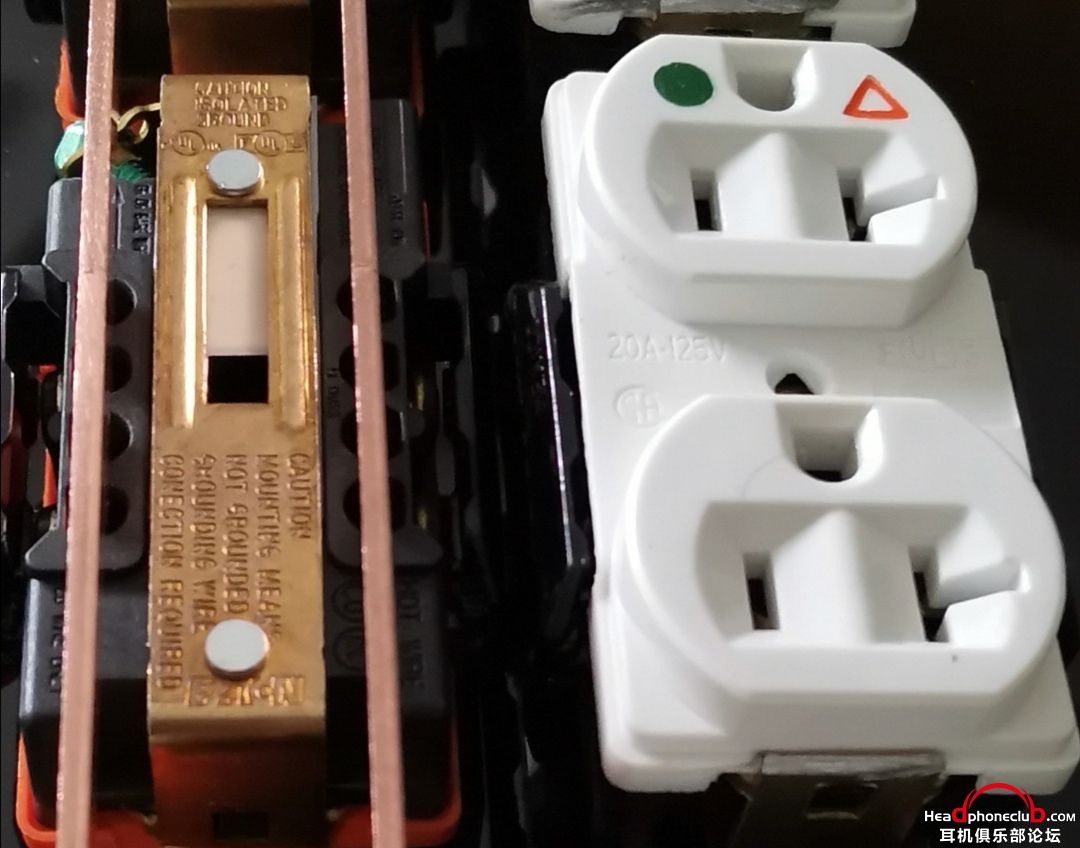

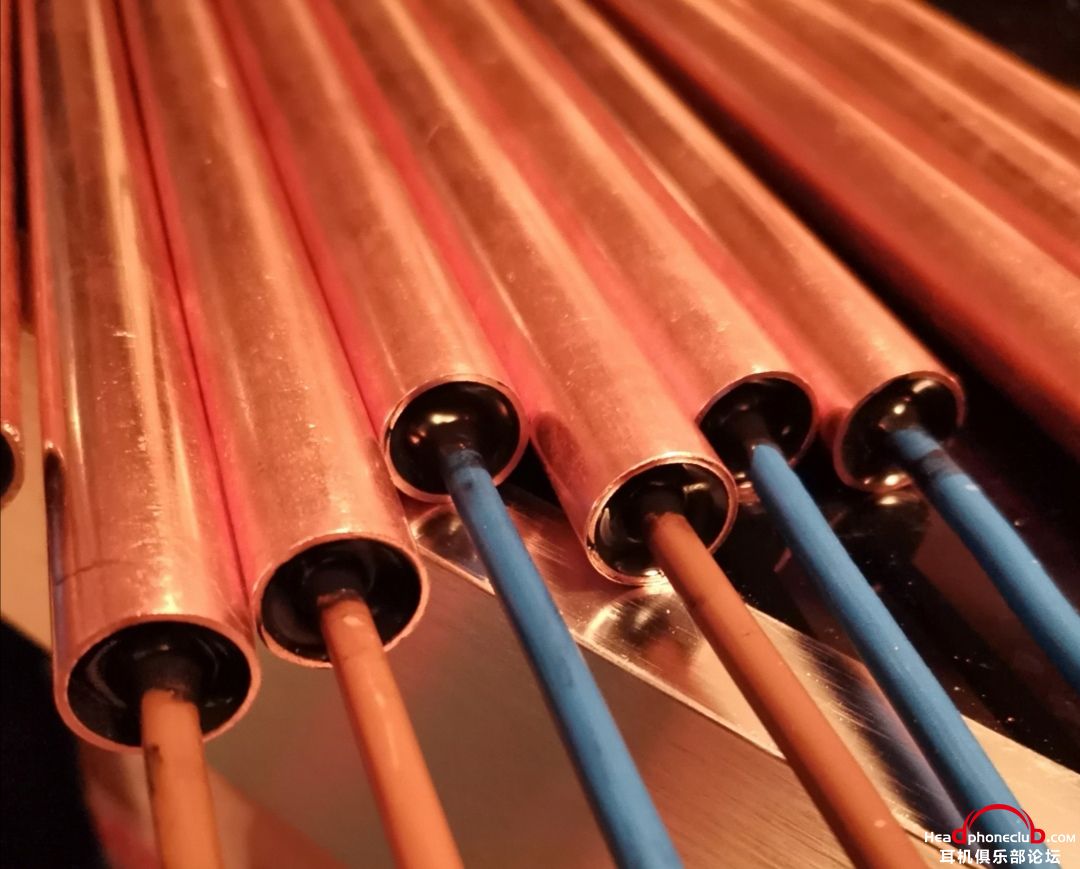

4、采用T2铜管吸收来自线芯与电源盒中杂散电磁辐射,达到净化电流的目的。
